MPO Çok Fiber Push-On Fiber Optik Kablo (MPO≥24F)

MPO multi-fiber push-on fiber optic cable (MPO≥24f) uses 12 core units (Φ250μm colored optical fiber, aramid reinforcement elements), non-metallic central reinforcement core, the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low smoke zero halogen material (LSZH, low smoke, Halojensiz, alev geciktirici) Kılıf dışarıdan ekstrüde edilir.

Talep Gönder

Ürün Açıklaması

Özellikler

Renkli optik fiber kullanma, yüksek entegrasyon

Kuvvet Üyesi Yapma Kablosu olarak Aramid Yam Mükemmel Çekme Gücü Performansına Sahip

Dış malzeme korozyona dayanıklı, su geçirmez, UV'ye dayanıklı, alev geciktirici ve çevre dostudur.

Başvuru

Herhangi bir amaçlı kablo dağılımı

Veri Merkezi Kablosu

Standartlar

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 standartlarını karşılamak; PVC ürünleri UL, OFNR ve OFNP; LSZH ürünleri IEC60332-1 veya IEC60332-3C'yi karşılamak için farklı malzemeler kullanır.

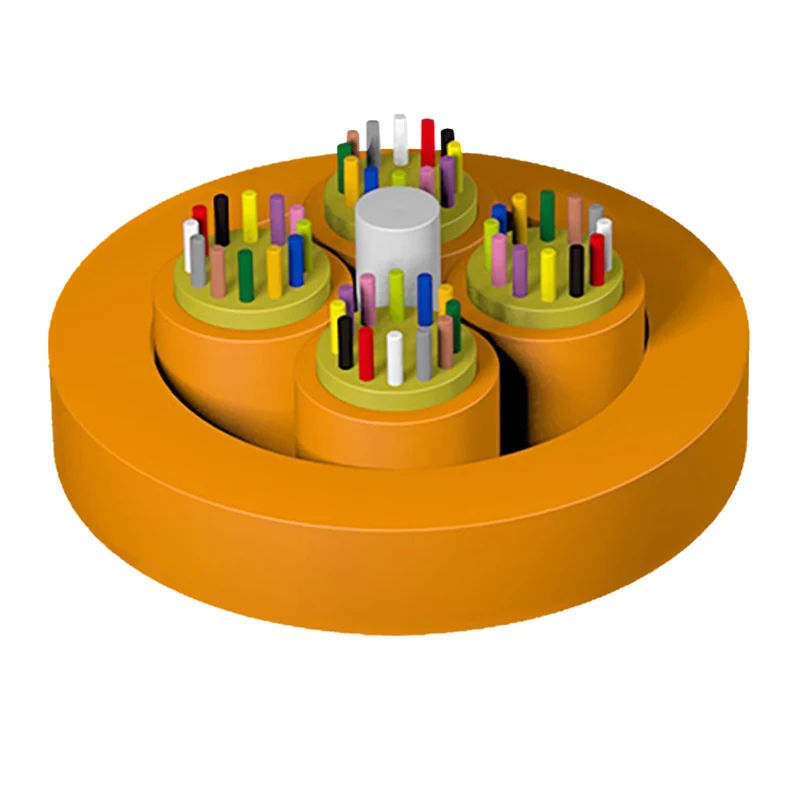

Yapı çizimi

1. Merkezi güç üyesi

2. 250μm lif

3. Aamid Yam

4. Alt birim

5. Ceket

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Teknik parametreler

Kablo modeli	Kablo Çapı (Ref) (mm)	Kablo Ağırlığı (Ref) (kg/km)		Gerilme mukavemeti Uzun/kısa vadeli (N)	Bükme yarıçapı Dinamik/statik (mm)
Kablo modeli	Kablo Çapı (Ref) (mm)	Pvc ceket	Lszh ceket	Gerilme mukavemeti Uzun/kısa vadeli (N)	Bükme yarıçapı Dinamik/statik (mm)
24	9.6 ± 0.3	64	72	150/500	20d/10d
36	9.6 ± 0.3	64	72	150/500	20d/10d
48	9.6 ± 0.3	64	72	150/500	20d/10d
72	11.3 ± 0.3	92	103	150/500	20d/10d
96	13.3 ± 0.3	129	146	150/500	20d/10d
144	15.5 ± 0.3	160	250	150/500	20d/10d
168	15.5 ± 0.3	150	250	150/500	20d/10d

Optik özellikler

Fiber tipi	Zayıflama				OFL	Etkili mod bant genişliği	10 gbit/s ethernet bağlantı uzunluğu	Minimum viraj yarıçapı
Durum	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Durum	Tipik değer	Maksimum değer	Tipik değer	Maksimum değer	850/1300nm	850nm	850nm	/
Birim	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Taşıma/ Depolama/ Çalışma Sıcaklığı: -20 ℃ -+60 ℃, Kurulum Sıcaklığı: -5 ℃ -+50 ℃

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)
