İHA fiber optik

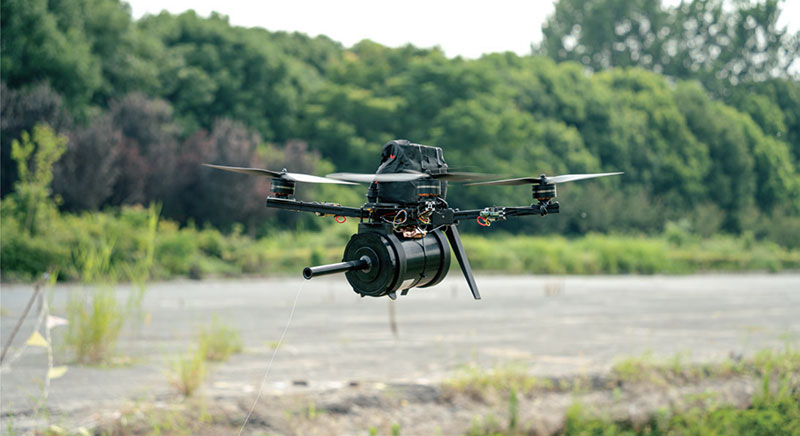

Fiber optik drone sistemi, bir fiber optik şanzıman modülünü taktiksel bir İHA platformu, savunma, özel operasyonlar ve yüksek riskli görevler için amaçlı olarak entegre eder. Çift kanal yedekliliğine sahip sistem, elektronik parazit altında otomatik olarak kablolu fiber moduna geçerek neredeyse kırılmaz bir iletişim sağlar. Çok yönlü taktik drone dizisi ile eşleştirilen, aşırı operasyonel koşullar altında bile sağlam, kritik bir performans sunar.

Fiber optik iletim sistemi

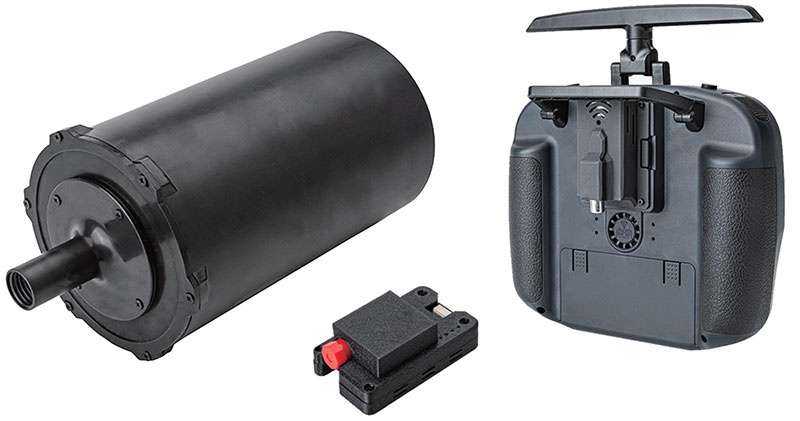

Fiber optik iletim sistemi, hem yakın hem de uzun menzilli operasyonlar için iletim 3 ila 30km-ideal ile yüksek parazit ortamında güvenli, gerçek zamanlı video beslemeleri sağlar. Üç ana bileşenden oluşur: fiber makara, hava ünitesi ve toprak ünitesi.

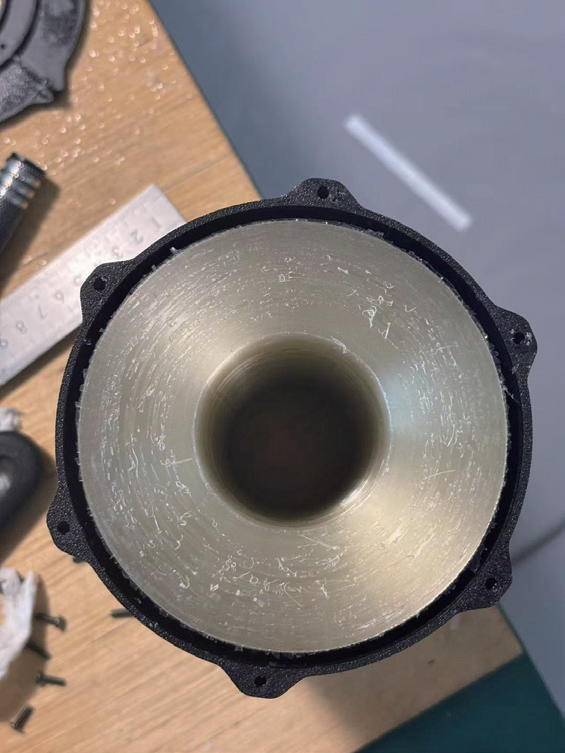

Elyaf makarası, minimal sinyal kaybı ve maksimum esneklik için yüksek gerilim, dayanıklı optik fiber ile üretilen hafif ve kompakttır.

Fiber dağıtım sistemi, doğrudan makara çekirdeğinden pürüzsüz, karışık olmayan şanzıman sağlayarak gelişmiş iç su yemi teknolojisine sahiptir. Bu tasarım mekanik stresi en aza indirir ve uçuş sırasında takılıları önler, karmaşık arazilerde bile hava operasyonları için üstün güvenlik ve stabilite sağlar.

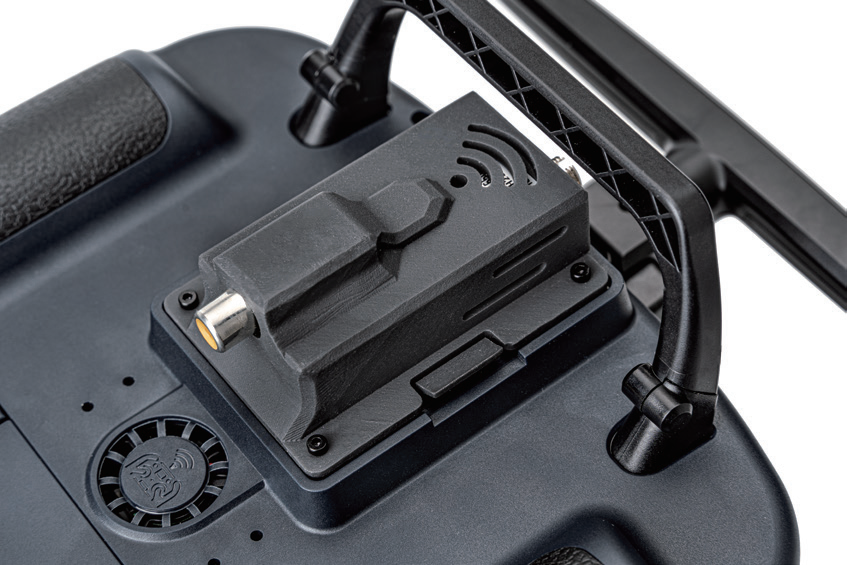

Zemin birimi, tak ve oynatma kullanımını destekler ve hızlı dağıtım için doğrudan standart PC denetleyicilerine bağlanabilir.

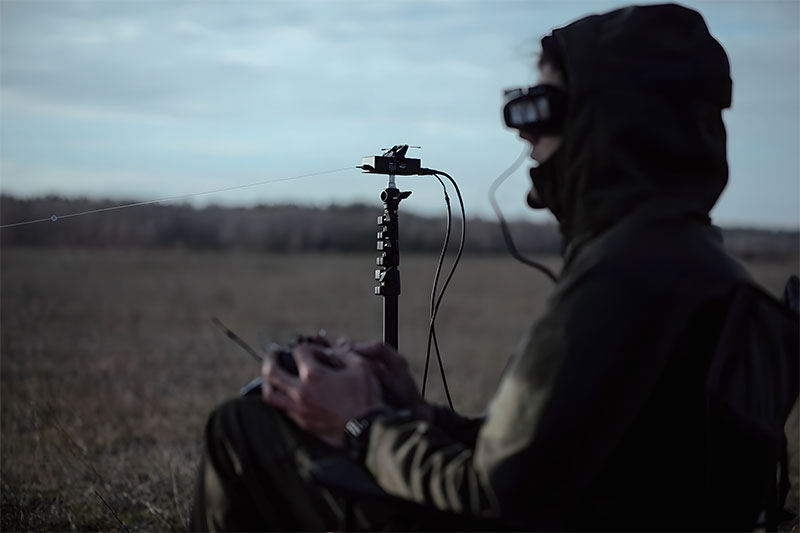

Uygulama senaryoları

Konfigürasyon

20km fiber optik rulo

Lif çapı: 0.28m

Ürün Adı: Fiber Optik deşarj Kutusu

Kılıf malzemesi: reçineli

Fiber optik kablo dış çap: 0.28mm ± 0.01

Uzunluk: 20km

Optik Tür: G657A2

Çalışma sıcaklığı: -40 ~ 85 ℃

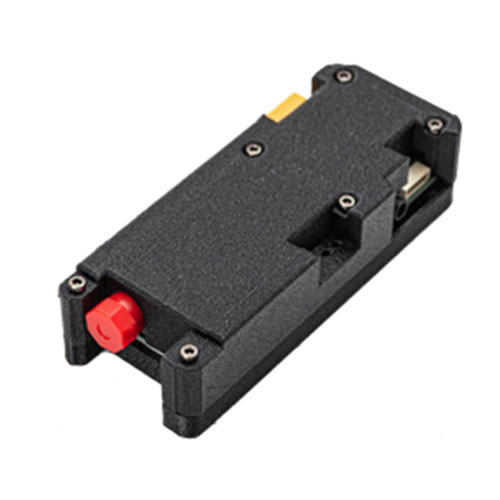

Hava ünitesi

Güç kaynağı: 5.5v-26v

Vücut Boyutu: 63*37*23mm

Vücut ağırlığı: 31 ± 2g

Otobüs sinyali: CRSF

Video: Analog

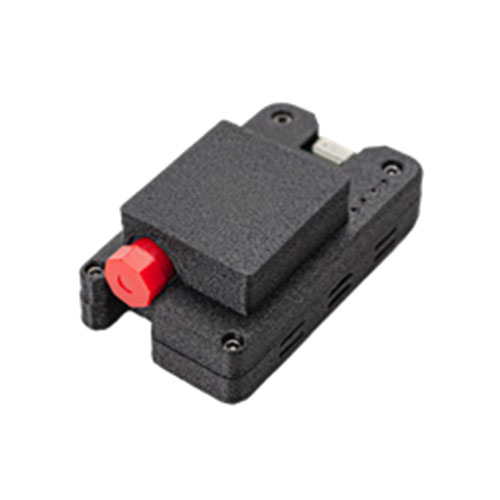

Zemin birimi

Güç kaynağı: 5.5v-26v

Vücut Boyutu: 65*49*45mm

Vücut ağırlığı: 56.4g

Fiber optik arayüz: FC

Video Çıktı bağlantı noktası: RCA_8.4

RC Protokolü: CRSF
