Patch Cord vs Pigtail: Fiber Optik Ağların Farkı Nedir?

Fiber optik ağlar, internet hizmetleri ve veri merkezlerinden telekomünikasyon ve kurumsal ağlara kadar her şeyi destekleyen modern iletişim sistemlerinin temeli haline geldi. Bu yüksek hızlı bağlantıların arkasında fiber de dahil olmak üzere birçok küçük ama önemli bileşen vardır.Yama KablosuVehelezon.

Her ne kadar benzer görünseler de patch cordlar ve pigtailler fiber optik kurulumlarında farklı amaçlara hizmet etmektedir. Aralarındaki farkları anlamak, mühendislerin, kurulumcuların ve ağ kullanıcılarının daha güvenilir ve verimli optik iletişim sistemleri oluşturmasına yardımcı olur.

Peki fiber patch cordlar ve pigtailler tam olarak nedir ve modern ağlarda birlikte nasıl çalışırlar?

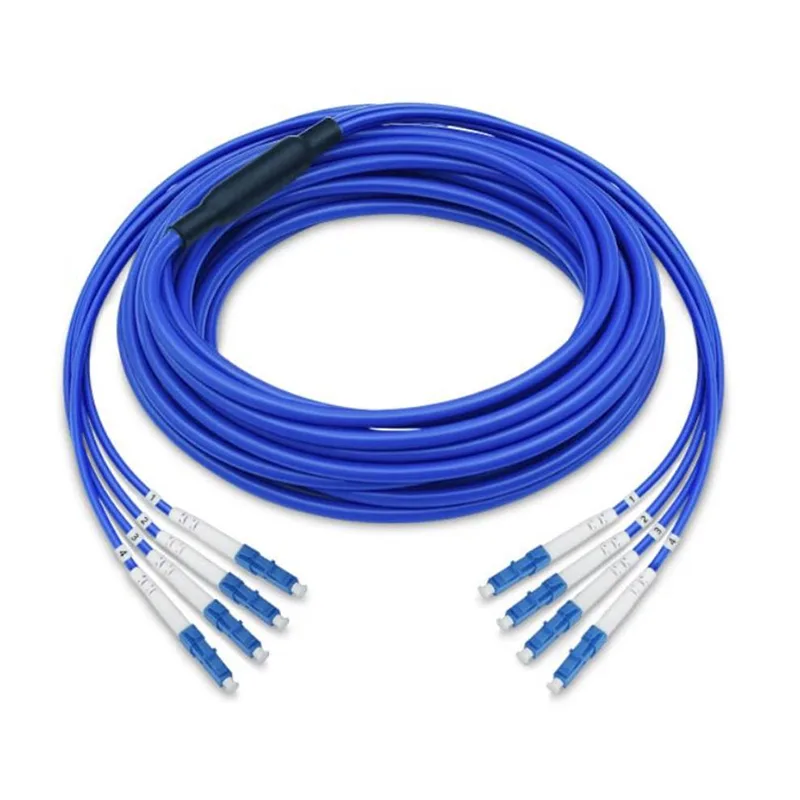

Fiber Bağlantı Kablosu Nedir?

Fiber yama kablosu, her iki ucuna da konektörler takılı bir fiber optik kablodur. Esas olarak optik cihazları, ağ ekipmanlarını ve fiber dağıtım sistemlerini bağlamak için kullanılır.

Her iki uçta da konnektörler bulunduğundan yama kabloları ek birleştirme işlemine gerek kalmadan hızlı bir şekilde takılabilir.

Tipik bir fiber yama kablosu şunları içerir:

• Fiber optik kablo
• Koruyucu ceket
• Her iki uçta fiber konektörler
• Takviye yapısı

Yaygın bağlayıcı türleri şunları içerir:

• LC konektörü
• SC konektörü
• FC konektörü
• ST konektörü

Fiber Pigtail Nedir?

Fiber pigtail, yalnızca bir ucuna konnektör takılı, diğer ucunda ise ekleme için açıkta kalan fiber bulunan kısa bir fiber optik kablodur.

Bağlantı kablolarından farklı olarak pigtailler, fiber sonlandırma kutularında, optik dağıtım çerçevelerinde ve ekleme tepsilerinde yaygın olarak kullanılır.

Bir fiber pigtail genellikle aşağıdakilerden oluşur:

• Bir adet önceden monte edilmiş fiber konnektör
• Füzyon birleştirme için açıkta kalan fiber ucu
• Koruyucu elyaf kaplama
• Dış ceket

Açıkta kalan fiber, teknisyenlerin onu füzyon birleştirme yoluyla gelen optik kablolara kalıcı olarak bağlamasına olanak tanır.

Bağlantı Kabloları ve Pigtailler Nasıl Çalışır?

Fiber Patch Kablonun Çalışma Prensibi

Bağlantı kabloları iki optik bağlantı noktası arasında esnek bir bağlantı sağlar.

Bağlantı işlemi basittir:

Optik cihaz

↓

Fiber konektörü

↓

Yama kablosu

↓

Başka bir optik cihaz

Bu, ara kabloları sık kurulum veya değiştirme gerektirebilecek ekipman bağlantıları için ideal hale getirir.

Fiber Pigtailin Çalışma Prensibi

helezonler kalıcı fiber sonlandırması için tasarlanmıştır.

Temel süreç şudur:

Fiber kablo hazırlığı

↓

helezon füzyon ekleme

↓

Ekleme tepsisinin içindeki koruma

↓

Optik ekipmana bağlantı

Yama Kablosu ve Pigtail: Temel Farklılıklar

Yama Kablosular ve Pigtailler Birlikte Nasıl Kullanılır?

Birçok fiber optik ağda yama kabloları ve pigtailler birbirinin yerine geçmek yerine birlikte çalışır.

Yaygın bir fiber bağlantı işlemi şöyledir:

Harici fiber kablo

↓

Fiber dağıtım kutusunun içindeki pigtail ekleme

↓

Fiber adaptör paneli

↓

Yama kablosu bağlantısı

↓

Ağ ekipmanı

Bu kombinasyon, ekipman bağlantılarının yönetimini kolaylaştırırken aynı zamanda istikrarlı bir bağlantı oluşturur.

Fiber Ağlarda Fiber Pigtailler Neden Önemlidir?

Fiber pigtailler optik bağlantıların korunmasında ve düzenlenmesinde önemli bir rol oynar.

Avantajları şunları içerir:

• Güvenilir kalıcı bağlantılar
• Uygun ekleme yoluyla azaltılmış sinyal kaybı
• Daha iyi lif yönetimi
• Dağıtım sistemlerine kolay entegrasyon

Fiber Patch Kablolar Neden Yaygın Olarak Kullanılıyor?

Bağlantı kabloları kullanışlı ve esnek bağlantılar sağladıkları için popülerdir.

Avantajları şunları içerir:

• Hızlı kurulum
• Kolay bakım
• Basit ekipman değişimi
• Farklı ağ düzenlerine uygun

Fiber Patch Kablo ve Pigtail Çeşitleri

Tek Modlu Fiber Bağlantı Kablosu ve helezon

Tek modlu fiber ürünler genellikle uzun mesafeli iletim, telekomünikasyon ve yüksek hızlı ağ bağlantıları için kullanılır.

Çok Modlu Fiber Bağlantı Kablosu ve helezon

Multimode fiber ürünleri genellikle kurumsal ağlar ve veri merkezleri gibi daha kısa mesafeli uygulamalarda kullanılır.

Bağlayıcı Seçenekleri

Yama Kablosu ve Pigtail Arasında Nasıl Seçim Yapılır?

Seçim esas olarak ağ yapısına ve kurulum gereksinimlerine bağlıdır.

Fiber Bağlantı Teknolojisinin Gelecekteki Gelişimi

İnternet hızları artmaya devam ettikçe fiber optik bağlantı teknolojisi daha yüksek yoğunluğa, daha iyi güvenilirliğe ve daha kolay kuruluma doğru gelişiyor.

Gelecekteki eğilimler şunları içerebilir:

• Daha yüksek hızlı optik ağlar
• Kompakt fiber bağlantı tasarımları
• Geliştirilmiş konnektör teknolojisi
• Daha verimli fiber yönetim sistemleri

Çözüm

Fiber Bağlantı Kablosu ve Pigtail, modern optik ağların her ikisi de temel bileşenlerdir, ancak farklı rollere hizmet ederler. Bağlantı kabloları esnek ekipman bağlantıları sağlarken, pigtailler çoğunlukla ekleme yoluyla kalıcı fiber sonlandırması için kullanılır.

Bu iki bileşen arasındaki farkı anlamak, ağ tasarımcılarının ve teknisyenlerin daha güvenilir ve verimli fiber optik sistemler oluşturmasına yardımcı olur.

Her ne kadar daha büyük bir iletişim sisteminin küçük parçaları olsalar da yama kabloları ve pigtailler küresel dijital bağlantıların istikrarlı ve hızlı tutulmasında önemli bir rol oynamaktadır.
