Tamamı Dielektrik Kendinden Destekli ADSS Anten Fiber Optik Kablosu

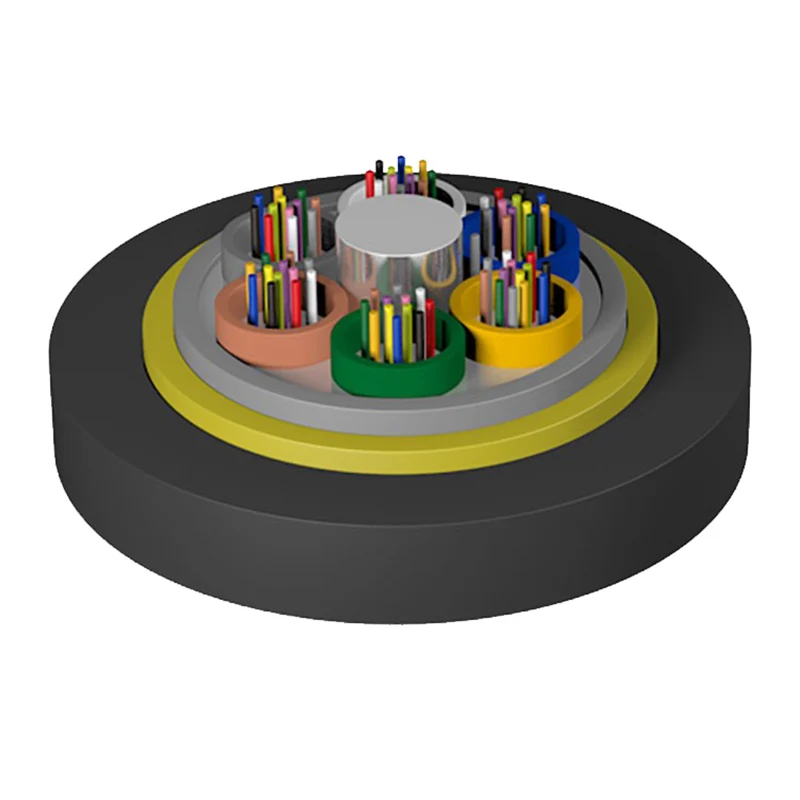

Tüm dielektrik kendinden destekli ADSS havai fiber optik kablo, gevşek tüp katmanlı büküm yapısını benimser ve 250μm optik fiber, yüksek modüllü malzemeden yapılmış gevşek tüple kaplanır ve gevşek tüp, su geçirmez bileşikle doldurulur. Gevşek boru (ve doldurma ipi), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkez takviye çekirdeğinin (FRP) etrafında bükülür ve kablo çekirdeğinin boşluğu, su engelleyici gres ile doldurulur. Kablo çekirdeği bir polietilen (PE) iç kılıf ile ekstrüde edilir, daha sonra takviye için aramid ile kaplanır ve son olarak bir polietilen (PE) dış kılıf veya bir elektrikli izleme (AT) dış kılıf ile ekstrüde edilir.

Talep Gönder

Ürün Açıklaması

Mühendislik Mükemmelliği ve Üretim Vakfı

ÜretimiTamamı Dielektrik Kendinden Destekli ADSS Anten Fiber Optik Kablosuişçilik ruhuna odaklanmıştır. Grubumuz, her bileşenin sıkı uluslararası standartları karşılamasını sağlayan, iç/dış mekan kablolarını, ODN bileşenlerini ve ağ ekipmanlarını kapsayan dört özel tesis işletmektedir.

Sertifikalı Kalite: Üretim süreçlerimiz başarıyla ISO9001 ve ISO45001 sertifikalarını almıştır.
Küresel Tanınma: Orientalfiber ürünleri dünya çapında telekom operatörleri ve radyo/televizyon endüstrileri tarafından yaygın olarak kullanılmakta ve büyük ölçekli mühendislik projelerinde güvenilirliklerini kanıtlamaktadır.

Temel Teknik Yapı

The Tamamı Dielektrik Kendinden Destekli ADSS Anten Fiber Optik Kablosusofistike bir gevşek tüp katmanı büküm yapısını kullanır. Bu tasarım, 250μm optik fiberlerin, özel bir su geçirmez bileşikle doldurulmuş yüksek modüllü tüpler içinde korunmasını sağlar.

Mukavemet Üyesi: Metalik olmayan bir FRP (Fiber Takviyeli Plastik) merkez çekirdek, elektromanyetik indüksiyonu önler.
Su Engelleme: Kablo çekirdeği, nem girişini önlemek için su engelleyici gres ile doldurulmuştur.
Takviye: Uzun açıklıklı havai tesisatlarda gerekli gerilimi sağlamak için yüksek mukavemetli aramid iplikler uygulanır.
Dış Koruma: Elektrik alan yoğunluğuna bağlı olarak Polietilen (PE) veya Anti-Tracking (AT) dış kılıf sağlıyoruz.

Tedarik Perspektifi: Bağlantı Zorluklarını Çözme

1. Canlı Hat Kurulumu ve Verimliliği

Ağ kurulumunun en büyük sorunlarından biri elektrik kesintilerinin maliyetidir.Tamamı Dielektrik Kendinden Destekli ADSS Anten Fiber Optik KablosuitibarenOryantal elyafGücü kapatmadan kurulabilir, bu da hizmet sağlayıcılar için operasyonel aksama süresini ve işçilik maliyetlerini önemli ölçüde azaltır.

2. Çevresel Dayanıklılık ve Mekanik Dayanım

Maksimum açıklık kapasitesi 1000 m'yi aşan bu kablo, ağır buz yüklerine ve yüksek rüzgar hızlarına dayanacak şekilde tasarlanmıştır. Hafif yapısı, mevcut kuleler ve destekler üzerindeki mekanik yükü azaltarak güç hattının yapısal bütünlüğünün bozulmadan kalmasını sağlar.

3. Yüksek Gerilim Uyumluluğu ve Uzun Ömür

The Tamamı Dielektrik Kendinden Destekli ADSS Anten Fiber Optik Kablosuyüksek voltajlı ortamlar için özel olarak tasarlanmıştır. 110kV ve 220kV hatlar için AT (İzleme Önleyici) kılıfımızın kullanılması elektrik erozyonunu önleyerek 30 yılı aşkın bir tasarım ömrünü destekler.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Teknik Parametreler

Ref. Dış Çap (mm)	Ref. Ağırlık (kg/km)		Rec. Günlük Maks. Çalışma Gerginliği (kN)	İzin Verilen Maksimum Çalışma Gerginliği (kN)	Kopma Dayanımı (kN)	Mukavemet Üyesi CSA (mm2)	Esneklik Modülü (kN/mm2)	Isı Genleşme Katsayısı ×10-6/K	Uygun Açıklık (NESC Standardı, m)
Ref. Dış Çap (mm)	PE Kılıf	AT Kılıf	Rec. Günlük Maks. Çalışma Gerginliği (kN)	İzin Verilen Maksimum Çalışma Gerginliği (kN)	Kopma Dayanımı (kN)	Mukavemet Üyesi CSA (mm2)	Esneklik Modülü (kN/mm2)	Isı Genleşme Katsayısı ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Fiber optik tipi	(+20°C)				bant genişliği		sayısal açıklık	Optik kablonun dalga boyunu kesin
Fiber optik tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	sayısal açıklık	Optik kablonun dalga boyunu kesin
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125μm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---

Not:

A. Tabloda ADSS kablolarının sadece bir kısmı listelenmiştir, diğer açıklıklara sahip ADSS kabloları satış elemanlarından talep edilebilir.

B. Tablodaki özellikler yükseklik farkı olmaması ve montaj sarkmasının %1 olması şartıyla verilmiştir.

C. Lif sayısı 2 ila 72 arasındadır, liflerin tanımlanması ulusal standartlara uygundur

Uygulama: Kendinden destekli Anten

Temel Özellikler ve Performans

Optimum Boyutlar: Küçük kablo çapları rüzgar ve buz gibi çevresel faktörlerin etkisini azaltır.

Üstün Çekme Özellikleri: Belirli açıklık gereksinimlerini karşılamak üzere her proje için kesin aramid iplik miktarı hesaplanır.

Uyumluluk: ADSS kablomuz IEEE 1222 ve IEC 60794-1 standartlarına tamamen uygundur.

Termal Kararlılık: Çok çeşitli çalışma sıcaklıklarında mükemmel performansı korur.

Stratejik Uygulamalar

Tamamen Dielektrik Kendinden Destekli ADSS Anten Fiber Optik Kablosu aşağıdakiler için tercih edilen seçimdir:

Telekomünikasyon: Taşıyıcı düzeyinde ana hatlar ve yerel alan ağı veri iletimi.

Güç Araçları: Farklı seviyelerde (10kV ila 220kV) yüksek gerilim iletim hatları.

Endüstriyel Altyapı: Elektrik enerjisi, demiryolu taşımacılığı ve otoyollarda ön uç bağlantılar.

Sıkça Sorulan Sorular (SSS)

S: Farklı voltaj seviyeleri için dış kılıf malzemesi nasıl belirlenir?

C: 10kV ve 35kV güç hatları için genellikle Polietilen (PE) kılıf kullanılır. 110kV ve 220kV hatlar için askı noktasındaki elektrik alan kuvvetini hesaplıyoruz ve bozulmayı önlemek için AT (Anti-tracking) dış kılıfını kullanıyoruz.

S: Orientalfiber ADSS kablolarının maksimum yayılma kapasitesi nedir?

C: Açıklıklar proje gereksinimlerine göre değişmekle birlikte, Tamamı Dielektrik Kendinden Destekli ADSS Havai Fiber Optik Kablo, 1000 m'yi aşan açıklıklar için tasarlanabilir.

S: Bu kablo mevcut güç kulelerinde kullanılabilir mi?

C: Evet. Hafif olması ve metalik olmaması nedeniyle, mevcut güç dağıtımı ve iletim altyapısına önemli bir ağırlık eklemeden iletişim yetenekleri eklemek için idealdir.
