112 124 PLC Ayırıcı

1x12/1 × 24 PLC Splitter Çelik Tüp Paketi 60x12x4 ve 80x20x4mm, 900μm gevşek tüp ile 1.0+0.1/-0m, SC/APC konektörü.Performans Özellikleri:ParametrelerSembolSpesifikasyonlarBirimKanal numarasıCh1 × 121 × 24Çalışma dalga boyu1260 ~ 1650NMTest dalga boy......

Talep Gönder

Ürün Açıklaması

1x12/1 × 24 PLC Splitter Çelik Tüp Paketi 60x12x4 ve 80x20x4mm, 900μm gevşek tüp ile 1.0+0.1/-0m, SC/APC konektörü.

Performans Özellikleri:

Parametreler	Sembol	Spesifikasyonlar		Birim
Kanal numarası	Ch	1 × 12	1 × 24
Çalışma dalga boyu		1260 ~ 1650		NM
Test dalga boyu		1310/1550		NM
Spektral oranı		% 8.333	% 4.166	%
Ekleme Kaybı1	IL	≤12.5	≤16.0	DB
Tekdüzelik	UNI	≤1.2	≤1.6	DB
Kutuplaşmaya bağlı kayıp	PDL	≤0.35	≤0.40	DB
Dönüş Kaybı	RL	≥55		DB
Doğrulama2	Direk	≥55		DB
Giriş Optik Gücü	P	100		MW
Fiber tipi		ITU-T G657 A1 Fiber
Pigtail tipi		Tüm bağlantı noktası ： Beyaz 900μm gevşek tüp
Giriş uzunluğu		1.0 +0.1/-0		m
Çıkış uzunluğu		1.0 +0.1/-0		m
Bağlayıcı		Tüm bağlantı noktası ： SC/APC
Kablo işareti		1x12 plc ：、 1、2…… 11 、 12 1x24 plc ：、 1、2…… 23 、 24
Paket Boyutu (L) × (W) × (H)	Pkg	1x12 plc ： 60x12x4 1x24 plc ： 80x20x6		mm
Çalışma sıcaklığı	Tepe	-40 ~ +85		℃
Saklama sıcaklığı	TST	-40 ~ +85		℃

*Notlar: 1. Tüm yerleştirme kaybı değerleri konektör kaybını içerir.

Eskiz Haritası:

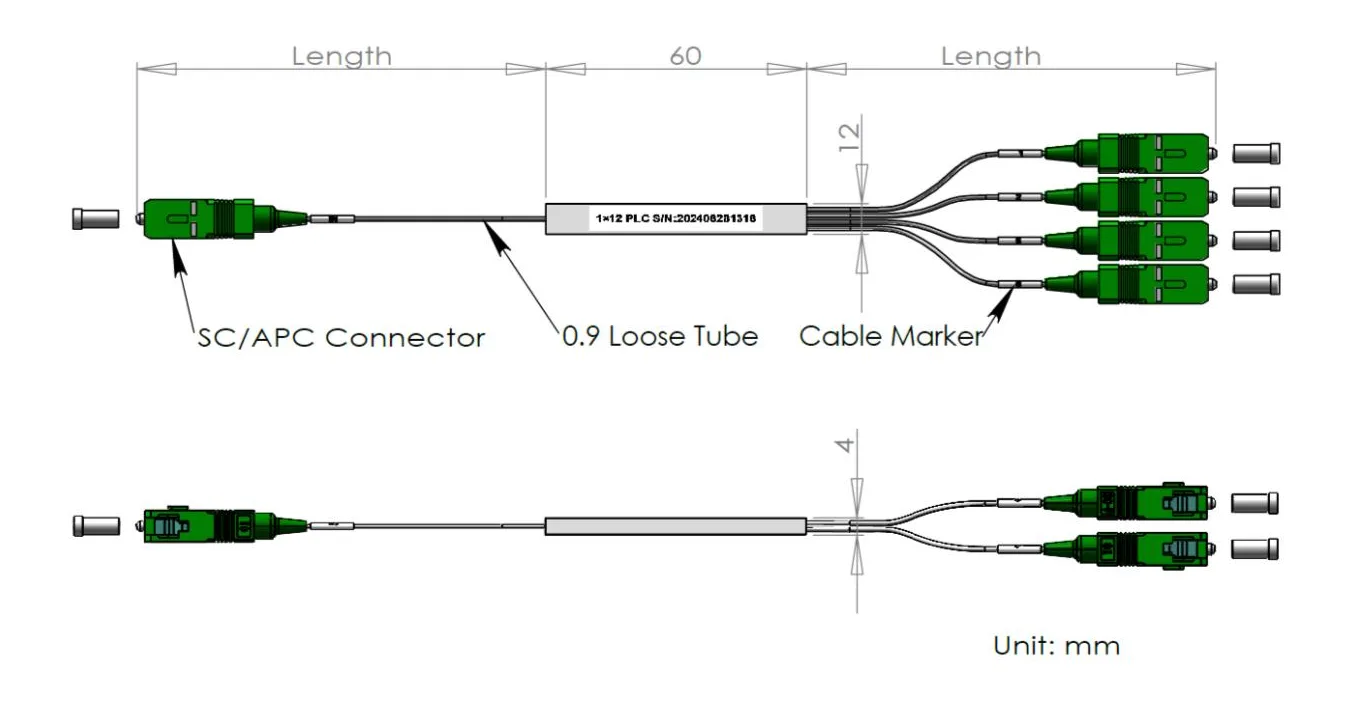

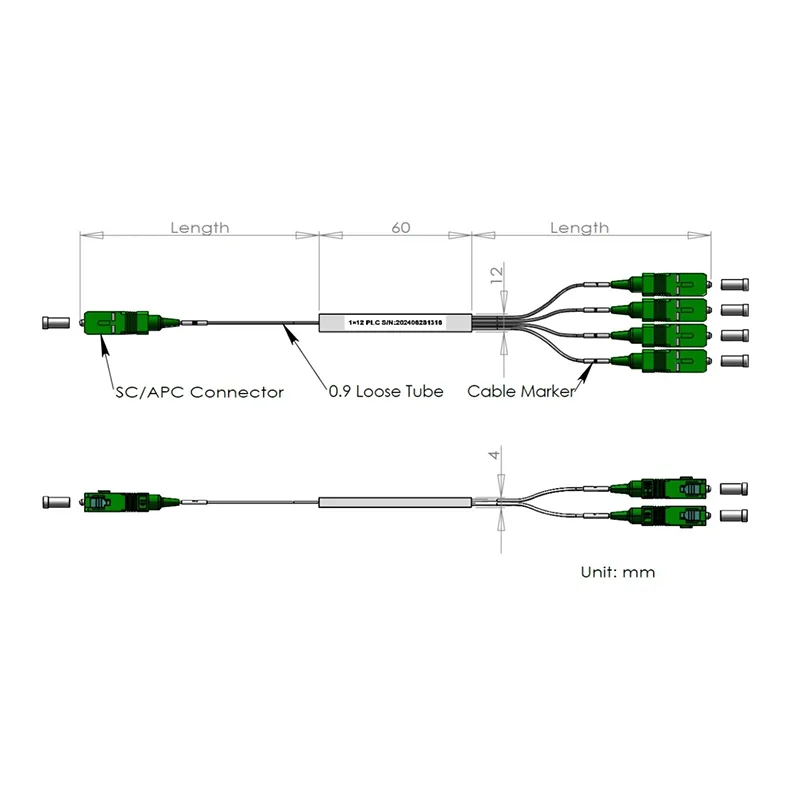

1x12 PLC Splitter

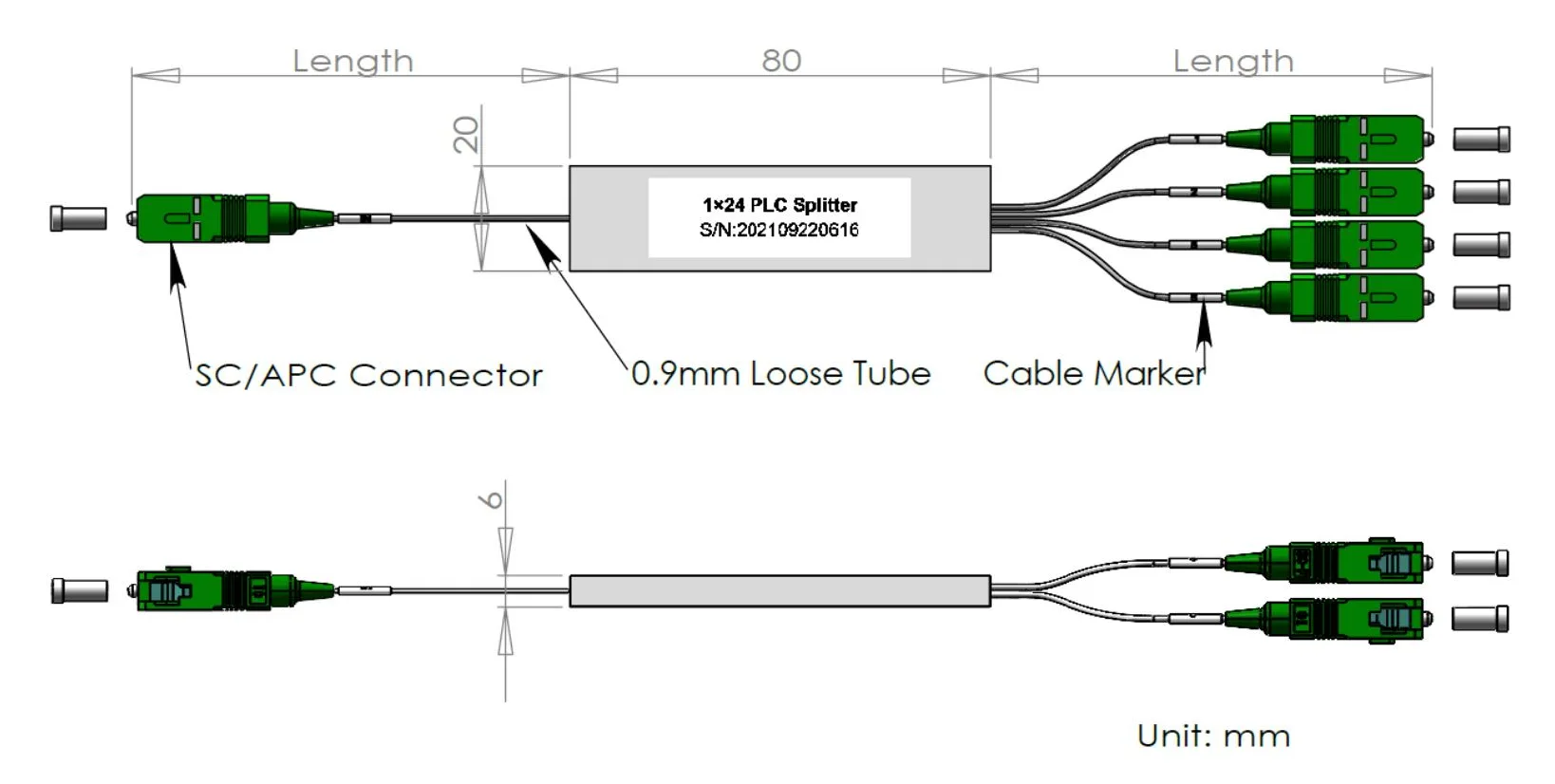

1x24 PLC Splitter

Test Raporu:

1. Test raporu, ambalaja dahil edilecek kesin değerlerle.

Örnek Rapor: 1x12 Mini 0.9mm PLC Ayırıcı Veri Sayfası

Çalışma dalga boyu (NM)	1260-1650	Denetlenen tarih	2024/11/30
P/N:	1x12-0.9-in 1.0m-çıkış 1.0m-scapc	Günah:	21113000001
Fiber tipi	G657A2	Lif uzunluğu (m)	1,0m/çıkış> 1.0m
Bağlayıcı tipi	Sciapc	Paket Boyutu (mm)	60x12x4
Saklama sıcaklığı	-40 ~+85 ℃	Çalışma sıcaklığı	-40 ~+85 ℃

ltem	(DB)		PDL (DB)		RL (DB)
Dalga boyu (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Maks. 0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Geçmek	Geçmek
Port 2	12.24	12.35	0.16	0.06	Geçmek	Geçmek
Port 3	12.22	12.20	0.12	0.07	Geçmek	Geçmek
Port 4	12.30	12.24	0.04	0.04	Geçmek	Geçmek
Port 5	12.24	12.25	0.11	0.05	Geçmek	Geçmek
Port 6	12.35	12.29	0.11	0.01	Geçmek	Geçmek
Port 7	12.42	12.44	0.21	0.11	Geçmek	Geçmek
Port 8	12.23	12.18	0.11	0.01	Geçmek	Geçmek
Port 9	12.27	12.19	0.21	0.10	Geçmek	Geçmek
Port 10	12.38	12.17	0.02	0.04	Geçmek	Geçmek
Port 11	12.29	12.21	0.11	0.06	Geçmek	Geçmek
Port 12	12.42	12.27	0.08	0.07	Geçmek	Geçmek
Giriş	Na				Na
Maksimum	12.43	12.44	0.21	0.11	N/A
Min.	12.22	12.18	0.04	0.01	N/A
Ortalama	12.30	12.29	0.13	0.05	Na
Tekdüzelik (≤0.8db)	0.21	0.27	Yönlendirme (db)		> 55

Sıcak Etiketler: 1*12 1*24 PLC Ayırıcı
