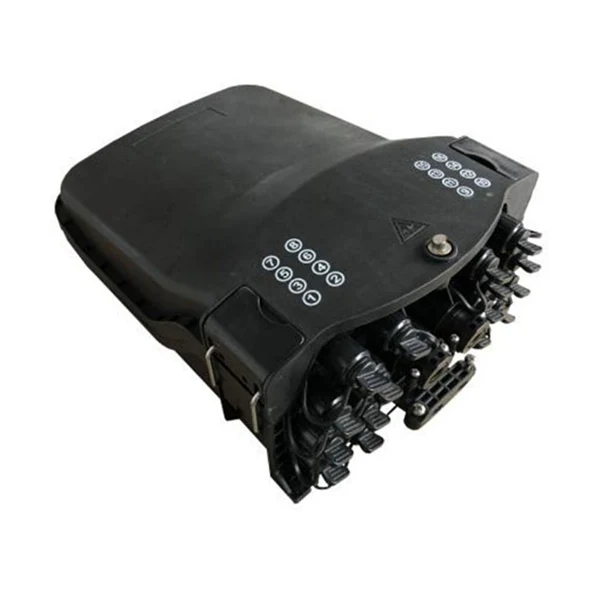

48 Fiber Çekirdekli Önceden Konnektörlü Fiber Optik Kablo Dağıtım Kutusu

Orientalfiber'in 48 Fiber Çekirdekli Önceden Bağlantılı Fiber Optik Kablo Dağıtım Kutusu, FTTX ağ dağıtımlarını kolaylaştırmak için tasarlanmış profesyonel düzeyde bir çözümdür. Jiangsu Xuben Photoelectric Technology Co., Ltd'nin amiral gemisi ürünü olan bu dağıtım kutusu, fiber ekleme, bölme ve terminal bağlantısını yüksek dayanıklılığa sahip tek bir muhafazada birleştirir.

Talep Gönder

Ürün Açıklaması

48 Çekirdekli Ön Konnektörlü Fiber Optik Kablo Dağıtım Kutusu, özellikle dış mekan telekomünikasyon mühendisliği senaryoları için tasarlanmıştır. Çinli üretici Orientalfiber'in mühendislik standartlarına uygun olarak geliştirilen bu ürün, öncelikli olarak yapısal güvenilirliğe ve uzun vadeli operasyonel istikrara odaklanıyor. Ürün muhafazası, suya, toza ve eskimeye karşı sağlam bir direnç sunan yüksek mukavemetli PP veya PC+ABS malzemelerden yapılmıştır. IP65 koruma derecesi ile karmaşık ve zorlu ortamlarda bile dahili fiber optik bağlantıların stabilitesini sağlar. İç yapı, etkili fiber bükülme yarıçapı yönetimini ve düzenli kablo yönlendirmesini kolaylaştırmak için optimize edilmiştir; önceden konnektörlenmiş adaptörlere sahiptir ve çeşitli ekleme tepsisi konfigürasyonlarını destekler, böylece kurulum verimliliğini artırır ve bakım prosedürlerini basitleştirir. Direğe montaj, havadan dağıtım ve duvara montaj dahil olmak üzere birden fazla kurulum yöntemini destekleyen bu dağıtım kutusu, FTTH uygulamaları ve çok çeşitli dış mekan fiber optik ağ dağıtım gereksinimleri için idealdir.

Mühendislik Özellikleri ve Malzeme Bütünlüğü

Dış mekan telekomünikasyon altyapısı için malzemenin uzun ömürlü olması kritik öneme sahiptir.Oryantal elyaf 48 Fiber Çekirdekli Önceden Konnektörlü Fiber Optik Kablo Dağıtım Kutusuçeşitli çevresel stres faktörlerine bozulmadan dayanacak şekilde tasarlanmıştır.

Muhafaza Malzemeleri: Üstün mekanik koruma için yüksek etkili PP (Polipropilen) veya PC+ABS (Polikarbonat ve Akrilonitril Bütadien Stiren) karışımlarından üretilmiştir.
Çevresel Dayanıklılık: Neme, suya, toza ve yaşlanmaya karşı dayanıklı olacak şekilde tasarlanmıştır.
Giriş Koruması: Koruma seviyesi IP65'e ulaşır ve şiddetli yağmur veya yüksek nem koşullarında dahili bileşenlerin kuru ve işlevsel kalmasını sağlar.

Teknik Mimari ve Kapasite Yönetimi

İç düzeni48 Fiber Çekirdekli Önceden Konnektörlü Fiber Optik Kablo Dağıtım Kutususinyal zayıflamasını ve bakım yorgunluğunu önlemek için bükülme yarıçapı korumasına ve düzenli kablo yönlendirmesine odaklanır.

Giriş/Çıkış Yapılandırması: Çok yönlü omurga kablo yönetimini kolaylaştıran 1 oval optik kablo giriş noktası ve 2 dal kablo girişine sahiptir.
Adaptör Arayüzü: Önceden bağlanmış 16 adaptörle donatılmış olup, saha kurulumları için gereken süreyi ve teknisyen işçilik maliyetlerini önemli ölçüde azaltır.
Ekleme Tepsisi Seçenekleri: Farklı füzyon ekleme alışkanlıklarına ve fiber yoğunluklarına uyum sağlamak için iki farklı türde bağlantı tepsisi mevcuttur.
Düşen Kablo Depolama Alanı: Konutsal FTTH kurulumlarında sahanın düzenliliğini korumak için gerekli olan, 50 metreye kadar 5 mm'lik yuvarlak kabloyu yönetebilen isteğe bağlı bir saplama kablo saklama tepsisini barındıracak şekilde tasarlanmıştır.

Çok Yönlü Dağıtım Senaryoları

Oryantal elyafolmasını sağlar48 Fiber Çekirdekli Önceden Konnektörlü Fiber Optik Kablo Dağıtım KutusuPahalı değişiklikler gerektirmek yerine mevcut altyapıya uyum sağlar. Çoklu montaj yöntemlerinin desteklenmesi, farklı arazilerde tutarlı donanım kullanımına olanak tanır:

Direğe monteli: Kırsal veya elektrik direğine dayalı dağıtımlar için optimize edilmiştir.
Havaya monteli: Binalar arasındaki havai kablo açıklıkları için uygundur.
Duvara monte: Kentsel MDU'lar (Çoklu Konut Birimleri) veya endüstriyel bina cepheleri için tasarlanmıştır.

Tanım

En gelişmiş FTTX ağ dağıtım düğümü ekipmanı olarak önceden bağlantılı optik dağıtım kutusu, FTTX ağı için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar.

Standartlara Uygunluk

48 fiber çekirdekli ön konnektörlü fiber optik kablo dağıtım kutusu aşağıdaki standartlara göre tasarlanmış, üretilmiş ve test edilmiştir:

ITU-T G.652	Özellikler tek modlu optik fiberden
IEC 60794-1-1	Optik fiber kablolar-bölüm 1-1: Genel Şartname-Genel
IEC 60794-1-2	Optik fiber kablolar-bölüm 1-2: Genel Şartname-Temel optik kablo testi prosedür

Özellikler

Modeli: XB-16SX	Özellikler	Açıklama

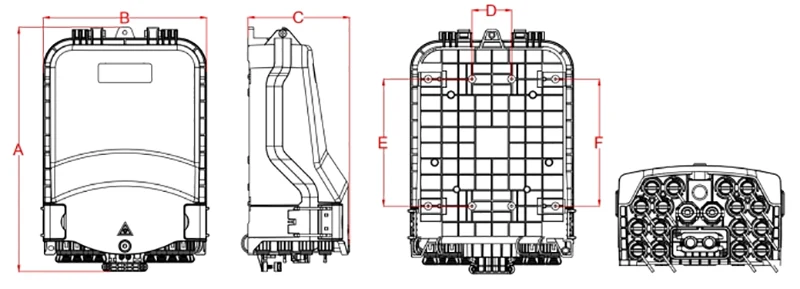

Harici boyut (mm)	319,3214133(ABC)
Kurulum delik konumu (mm)	52166166(DxExF)
Renk	PANTONE 428C	Özelleştirilebilir
Boyut ve optik kablo deliği miktarı	1 oval optik kablo girişi, 2 dal optik kablo girişleri ve 16 önceden bağlı adaptör
Füzyon kapasite (Maks.)	48	Tepsi A, 12x4=48, 2 kat ısıyla büzüşebilen ek yeri koruma kılıfı.
	64	Tepsi B, 8x8=64, 1 kat ısıyla büzüşebilen ek yeri koruma kılıfı.
	96	Tepsi C, 8x12=96, 1 kat ısıyla büzüşebilen ek yeri koruma kılıfı.
	96	Tepsi D, Tepsi E, 24x4=96, 2 kat ısıyla büzüşebilen ek yeri koruma kılıfı.
Mikro PLC Ayırıcı	1x2	Ayırıcı boyutu: 60x7x4mm. A tipi ve tipine monte edilebilir E birleştirme tepsisi, ekleme tepsisi başına 1 adet.
	1x4
	1x8
	1*16	Ayırıcı boyutu: 60x12x4mm. A-1 tipine monte edilebilir ve E-1 tipi birleştirme tepsisi, ekleme tepsisi başına 1 adet.
içine en büyük kablo çapı (mm)	ᴓ8~18
Maksimum dal deliğinin boyutu (mm)	ᴓ16
IP koruma seviyesi	IP65
Yanıcılık	HB(Konvansiyonel)	göre özelleştirilebilir gereksinimler
Nötr tuz püskürtme testi (NSS)	48 h	göre özelleştirilebilir gereksinimler
