In FTTx deployments and data center upgrades, traditional fusion splicing is often slowed by expensive equipment and tight installation spaces. The Orientalfiber FAC-SC/APC-02 FAC-SC/UPC-02 Field Assembly Connectors eliminate this “last mile” bottleneck. Designed for fast, reliable on-site fiber termination, these connectors allow a technician to complete a professional-grade connection in just 15 seconds using basic manual tools.
FTTx dağıtımında ve veri merkezi yeniden yapılandırmasında, geleneksel füzyon birleştirme genellikle pahalı ekipmanlar ve sıkışık çalışma alanları nedeniyle engellenmektedir.Orientalfiber FAC-SC/APC-02 FAC-SC/UPC-02 Saha Montaj Konektörü"son mil" darboğazını çözmek için tasarlandı. Yüksek maliyetli birleştirme makinelerine olan ihtiyacı ortadan kaldıran bir teknisyen, yalnızca temel manuel araçları kullanarak yalnızca 15 saniyede profesyonel düzeyde bağlantı sağlayabilir. Bu, işçilik maliyetlerini önemli ölçüde azaltır ve kurulum sonrası bakımı en aza indirir.
Konektörlerimiz donanımdan daha fazlasıdır; bunlar aşağıdakiler için üretkenlik katalizörleridir:
FTTH/FTTx Yüklenicileri:>%98 başarı oranı ve hızın tartışılmaz olduğu yüksek hacimli konut kurulumları için idealdir.
Veri Merkezi Operasyonları:Ağır makinelerin taşınması gibi lojistik kabus olmadan, yerinde kablo özelleştirmesi ve acil onarımlar için mükemmeldir.
Telekom ve İSS Operatörleri:Bağlantı kabloları ve ONU'lar arasındaki bağlantıyı basitleştirerek proje bütçelerinden tasarruf etmek için ekstra soket ve adaptör ihtiyacını azaltır.
Akıllı Ev Entegratörleri:Kompakt tasarım (50 mm/55 mm), standart 86 tipi duvar prizlerine ve sıkı bağlantı kutularına mükemmel uyum sağlar.

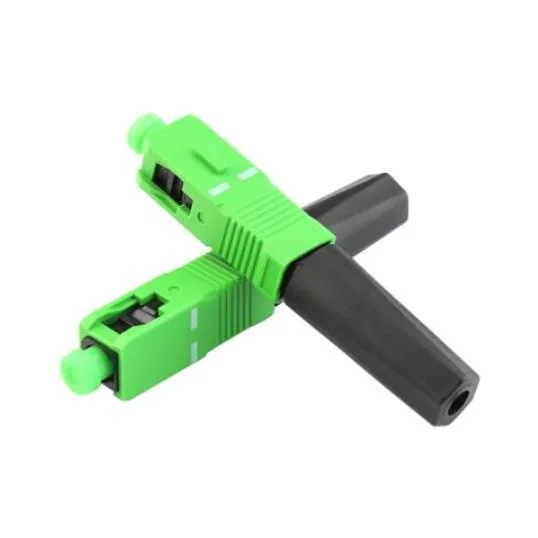

FAC-SC/APC-02

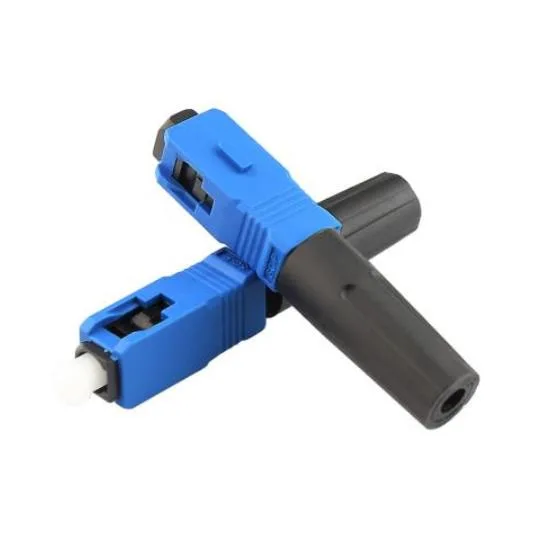

FAC-SC/UPC-02
Uygulama FTTx, Veri Odası Dönüşümü
Teknik özellikler:
Öğe
Parametre
Kablo Kapsamı
2,0 x 3,0, 2,0 x 5,3 ve 1,6 x 2,0 mm saplama kablosu (0,9 、 2,0 ve 3,0 mm optik kablo)
Boyut:
50*8,7*8,3 mm ve 55*8,7*8,3 mm
Elyaf Çapı
125μm ( 652 ve 657 )
Kaplama Çapı
250μm
Mod
SM
Çalışma Süresi
yaklaşık 15 saniye (fiber ön ayarı hariç)
Ekleme Kaybı
≤ 0,5dB Maks/Tipik olarak ≤0,3dB(1310nm ve 1550nm)
İade Kaybı
UPC için ≥50dB, APC için ≥55dB
Başarı Oranı
>%98
Yeniden Kullanılabilir Süreler
>10 kez
Çıplak Fiberin Sıkma Mukavemeti
>5 N
Çekme Dayanımı
>50 Kuzey
Sıcaklık
-40 ~ +85 C
Çevrimiçi Çekme Dayanımı Testi (20 N)
IL aralığı≤0,3dB RL aralığı≤5dB
Mekanik Dayanıklılık (500 kez)
IL aralığı≤0,3dB RL aralığı≤5dB
Düşme Testi(4m beton zemin, her biri bir kez yön, toplam üç kez)
IL aralığı≤0,3dB RL aralığı≤5dB
İlgili Çözümler:
● Kolay kullanım, Konektör doğrudan ONU'da kullanılabilir, ayrıca 5 kg'dan fazla sabitleme kuvveti ile ağ devriminin FTTH projesinde yaygın olarak kullanılır. Ayrıca soket ve adaptör kullanımını azaltır, proje maliyetinden tasarruf sağlar.
● 86 adet standart soket ve adaptör ile konnektör, ara kablo ile patch cord arasındaki bağlantıyı sağlar. 86 standart priz, benzersiz tasarımıyla tam koruma sağlar.
● Sahaya monte edilebilir iç mekan kablosu, pigtail, yama kablosu ile bağlantı ve veri odasında yama kablosunun dönüştürülmesi için geçerlidir ve doğrudan belirli ONU'da kullanılır.
Rekabet Üstünlüğü: Endüstriyel Düzeyde Kararlılık
Pek çok hızlı konnektör pazara akın ederken, Orientalfiber sıkı teknik standartları ve üstün malzemeleriyle ön plana çıkıyor:
Evrensel Uyumluluk: Benzersiz dahili kelepçeleme, 2,0x3,0 mm saplama kablolarının yanı sıra 0,9 mm, 2,0 mm ve 3,0 mm iç mekan optik kablolarını destekler.
Premium Seramik Yüksükler: Tipik Ekleme Kaybı (IL) ≤ 0,3dB ve Geri Dönüş Kaybı (RL) ≥ 55dB (APC) sağlamak için yüksek hassasiyetli Zirkonya halkalar kullanıyoruz ve sıfır aksaklık sinyal iletimi sağlıyoruz.
Üstün Çekme Mukavemeti: >5N çıplak fiber kavrama ve >50N toplam çekme mukavemeti ile konektörlerimiz, kurulumun ve uzun süreli kullanımın fiziksel streslerine dayanır.
Aşırı İklim Direnci: -40°C ile +85°C arası derecelendirilmiştir. İster kutup soğuklarında ister nemli tropikal sunucu odalarında olsun, mekanik bütünlükten ödün verilmez.
Üç Adımlı Kurulum: Her Beceri Seviyesi için Profesyonel Sonuçlar
Karmaşık fiber optikleri kusursuz bir prosese dönüştürdük:
Hazırlık: Kablo kaplamasını soyun ve verilen uzunluk kılavuzuna göre fiberi ayırın.
Yerleştirme: Mükemmel uç yüz teması sağlayacak şekilde hafif bir "mikro kıvrım" oluşana kadar fiberi gövdenin içine kaydırın.
Sabitleme: Kilitleme mandalını devreye alın ve bagajı vidalayın. Yüksek performanslı bağlantınız yayında.
Verimlilik Notu: Termal birleştirmeyle karşılaştırıldığında Orientalfiber, düğüm başına kurulum süresini %70'in üzerinde azaltır ve sıfır elektrot sarf malzemesi gerektirir.
Üretim Mükemmelliği: ISO Sertifikalı Küresel Tedarik
Jiangsu Xuben Fotoelektrik Teknolojisinin çekirdek markası olan Orientalfiber, 15.000 metrekarelik son teknolojiye sahip bir tesisle desteklenmektedir.
Entegre Çözümler: İç/dış mekan kabloları ve ODN bileşenlerini kapsayan dört uzman fabrikamızla, konnektörlerimiz ve kablolarımız arasında %100 fiziksel eşleşme sağlıyoruz.
Doğrulanmış Kalite: Üretim hatlarımız ISO9001 ve ISO45001 standartlarına uygundur. Her parti 4 metrelik beton zeminden düşme testlerine ve 500 döngü dayanıklılık testine tabi tutulur.
Küresel Kanıtlanmış Performans Kaydı: Yıllık 20 milyon dolarlık üretimle ürünlerimiz dünya çapında demiryolu taşımacılığı, elektrik şebekeleri ve büyük telekom ağlarındaki kritik altyapılara güç sağlıyor.
Karar Desteği: Ortak Sorular (SSS)
S: Bir hata yaparsam bu konektörler tekrar kullanılabilir mi?
C: Evet. Orientalfiber konektörler 10 defadan fazla yeniden kullanılabilecek şekilde tasarlanmıştır ve saha kurulumu sırasında kolayca yeniden konumlandırılmasına olanak tanır.
S: Bağlantının beklenen ömrü ne kadardır?
C: Konektörlerimiz kalıcı kurulum için üretilmiştir ve fabrikada sonlandırılmış bağlantı kablolarıyla aynı 20 yıldan fazla kullanım ömrü standartlarını karşılar.
S: Bunları yüklemek için özel araçlara ihtiyacım var mı?
C: Hayır. Tüm standart fiber optik alet kitleriyle (Değirmen pensesi, satır, vb.) uyumludurlar ve mevcut ekibiniz için çok yönlülük sağlarlar.
