Şekil 8 Fiber Optik Kablo

Temel Genel Bakış

Orientalfiber Şekil 8 Fiber Optik Kablo, Jiangsu Xuben Fotoelektrik Technology Co., Ltd. tarafından bağımsız olarak geliştirilen ve üretilen, kendi kendini destekleyen bir havai optik iletişim ürünüdür. Bu ürün, mükemmel mekanik özellikleri, su geçirmezlik performansını ve inşaat kolaylığını entegre ederek iletişim, güç, demiryolu taşımacılığı ve diğer endüstrilerin uzun mesafeli, yüksek stabiliteli havai döşeme gereksinimlerini karşılamak üzere tasarlanmıştır ve toplu tedarik ve mühendislik uygulamaları için uygun maliyetli bir seçimdir.

Ürünün Temel Yapısı

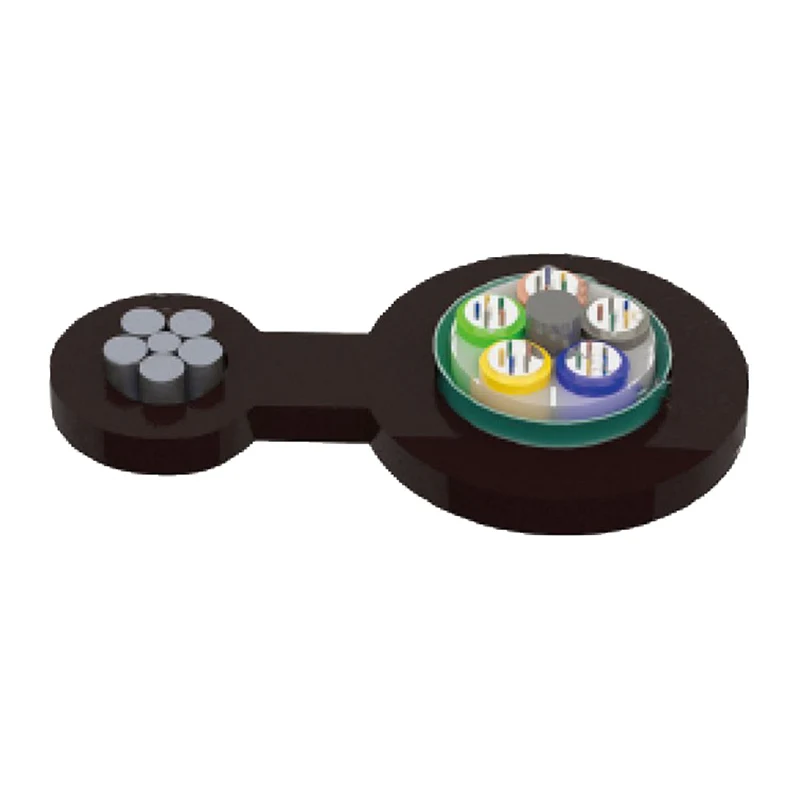

Orientalfiber Şekil 8 Fiber Optik Kablo, standart ve pratik bir yapısal tasarımı benimser: 250μm optik fiber, yüksek modüllü malzemeden üretilmiş gevşek bir tüpe yerleştirilir ve gevşek tüp, özel su geçirmez bileşikle tamamen doldurulur. Kompakt bir dairesel kablo çekirdeği oluşturmak üzere gevşek tüp ve doldurma halatının etrafına sarıldığı, kablonun çekirdeğine metal bir merkezi güç elemanı yerleştirilmiştir. Kablo çekirdeği uzunlamasına bir plastik kaplı alüminyum bant (APL) tabakası ile kaplanmıştır ve Şekil 8 Fiber Optik Kablonun çekirdek yapısal avantajı olan 8 şekilli bir polietilen kılıf oluşturmak üzere çelik tel şeritlerle entegre bir şekilde birleştirilmiştir.

Tedarik Müşterileri için Temel Ürün Avantajları

Yüksek Çekme Dayanımı ve Yapım Kolaylığı

Şekil 8 Fiber Optik Kabloda yapılandırılan çok damarlı çelik tel, ultra yüksek gerilme direnci sağlayarak doğrudan kendinden destekli havai döşemeyi destekler. Bu tasarım, mühendislik inşaatlarında ek yardımcı yük taşıyan bileşenlere olan ihtiyacı ortadan kaldırır, yerinde kurulum işçiliği ve malzeme maliyetlerini etkili bir şekilde azaltır ve büyük ölçekli tedarik projeleri için genel inşaat süresini kısaltır.

Kararlı Mekanik ve Sıcaklık Uyarlanabilirliği

Şekil 8 Fiber Optik Kablo, yüksek sıcaklık, düşük sıcaklık ve rüzgar gibi karmaşık dış mekan döşeme ortamlarına uyum sağlayan mükemmel mekanik performansa ve geniş sıcaklık toleransına sahiptir. Uzun vadeli dış mekan işletiminde istikrarlı iletim performansını korur, uzun vadeli proje işletimi için kritik olan iletişim hatlarının arıza oranını ve sonraki bakım maliyetlerini azaltır.

Üstün Su Geçirmez ve Nem Direnci

Uzun vadeli güvenilirliği sağlamak için Şekil 8 Fiber Optik Kabloya birden fazla su geçirmez teknoloji uygulanmıştır: merkezi güç elemanı çelik tel malzemeyi benimser, gevşek tüp özel su geçirmez bileşikle doldurulur, kablo çekirdeği %100 tamamen doldurulur ve APL nem bariyeri eklenir. Çok katmanlı su geçirmez yapı, su ve nem girişini etkili bir şekilde engelleyerek dahili optik fiberi korur ve kablonun servis ömrünü uzatır.

Yüksek Mukavemetli Koruyucu Malzemeler

Şekil 8 Fiber Optik Kablonun gevşek borusunda, karmaşık ortamlarda kimyasal korozyona ve fiziksel hasara dayanabilen, hidrolize dayanıklı, yüksek mukavemetli malzemeler kullanılır. Özel tüp doldurma bileşiği, optik fiber için hedefe yönelik koruma sağlayarak sinyal zayıflamasını ve harici ekstrüzyon ve titreşimin neden olduğu hasarı önleyerek istikrarlı veri iletimi sağlar.

Uyumluluk Standartları

Orientalfiber Şekil 8 Fiber Optik Kablo (GYTC8A tipi), YD/T 1155 ve IEC 60794-1 uluslararası ve yerel endüstri standartlarına tamamen uygundur. Tüm ürünler fabrikadan çıkmadan önce sıkı kalite denetiminden geçirilir, küresel iletişim mühendisliği tedarikinin standart gereksinimlerini karşılar ve farklı ülke ve bölgelerin ihale ve uygulama standartlarına uyarlanır.

Yapısal Bileşenler

Orientalfiber Şekil 8 Fiber Optik Kablonun tüm yapısı, ürünün genel performansını sağlamak için her biri net bir işlevsel konumlandırmaya sahip 9 temel bileşenden oluşur:

1. Örgülü Teller
2. PE Kılıf
3. Elyaf
4. Tüp Dolum Bileşiği
5. Gevşek Boru
6. Kablo Doldurma Bileşiği
7. Merkezi Güç Üyesi
8. APL
9. PE Kılıf

Şekil 8 Fiber Optik Kablonun Uygulama Senaryoları

Orientalfiber Şekil 8 Fiber Optik Kablo, yerli ve yabancı telekomünikasyon operatörlerinde, radyo ve televizyon haberleşme ve bilgi iletim sistemlerinde yaygın olarak kullanılmaktadır. Aynı zamanda yerel alan ağı veri iletiminin yanı sıra elektrik enerjisi, demiryolu taşımacılığı, otoyollar ve diğer altyapı endüstrilerindeki endüstriyel ön uç bağlantılar için de uygundur. Ürünün kendi kendini destekleyen tasarımı, onu uzun mesafeli ve kırsal alanlarda dış mekan havai döşeme için tercih edilen optik kablo haline getiriyor.

Teknik Parametreler

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Not:

A. Xn son eki fiber tipini belirtir

B. Fiber ve tüpün renk düzenlemeleri renk tanımlama tablosunda belirtilmiştir.

C. Kablo makarasının iyi durumda kalması için kablonun dış ortamda 6 aydan fazla saklanmaması gerekir.

Uygulama: Kendinden destekli Anten

SSS

S1: Toplu alımlarda Orientalfiber Şekil 8 Fiber Optik Kablonun temel avantajı nedir? C1: Şekil 8 Fiber Optik Kablo, inşaat maliyetlerini azaltan, kendi kendini destekleyen bir yapıya sahiptir; yüksek stabiliteye sahip çok katmanlı su geçirmez tasarımı benimser; ürün ikili standartları karşılamaktadır ve üreticinin, büyük hacimli satın almalar için istikrarlı tedarik ve tutarlı kalite sağlayan eksiksiz bir üretim sistemi vardır.

S2: Şekil 8 Fiber Optik Kablo, uzun süreli dış mekan havai kullanımına uygun mu? C2: Evet. Ürün, su geçirmez ve neme dayanıklı yapısal tasarımla eşleşen mükemmel mekanik ve sıcaklık direncine sahiptir ve uzun süreli dış mekan havai döşeme ortamlarında istikrarlı bir şekilde çalışabilir.

S3: Şekil 8 Fiber Optik Kablo, mühendislik projeleri için özelleştirilmiş tedariki destekliyor mu?C3: Evet. Profesyonel bir optik kablo üreticisi olarak Orientalfiber, mühendislik tedarik projelerinin gerçek ihtiyaçlarına göre Şekil 8 Fiber Optik Kablo için hedeflenen yapısal ve parametre özelleştirme hizmetleri sağlayabilir.
