Hibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTS

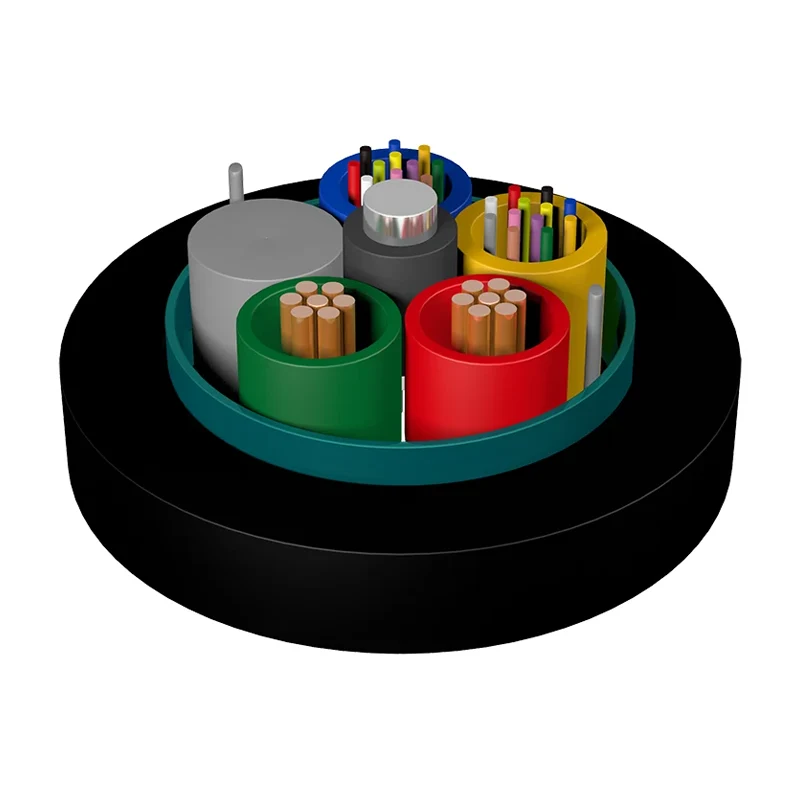

Hibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTS, optik fiberleri bakır iletkenlerle tek bir kabloda birleştirerek entegre güç ve sinyal iletimi için tasarlanmıştır. Çin merkezli bir tedarikçi ve üretici olan Orientalfiber tarafından üretilen bu GDTS kablosunun tamamı dayanıklı bir PE dış kılıfla korunan merkezi bir metal güç elemanı, koruyucu bileşiklerle doldurulmuş gevşek tüpler ve oluklu çelik bant zırhına sahiptir. Zorlu ortamlarda güvenilir performans için tasarlanmıştır ve hem kanal hem de baş üstü kurulumları destekleyerek dağıtılmış baz istasyonu sistemlerinin ve endüstriyel ağların kurulumunu basitleştirirken satın alma ve inşaat maliyetlerini azaltır.

Talep Gönder

Ürün Açıklaması

Oryantal elyaf şunları sağlar:Hibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTS, yüksek hızlı veri iletimini ve güvenilir güç dağıtımını tek bir yapısal birime entegre etmek için tasarlanmış özel bir çözüm. Bu kompozit kablo, özellikle alan verimliliği ve kolaylaştırılmış kurulumun kritik olduğu modern telekomünikasyon altyapısının gelişen taleplerini karşılamak üzere tasarlanmıştır.

Ürüne Genel Bakış ve Malzeme Bileşimi

The Hibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTSGelişmiş çok katmanlı bir mimari kullanır. Çekirdeğinde metal bir takviye elemanı gerekli gerilme mukavemetini sağlar. Bu merkezin çevresinde, optik fiberleri ve koruyucu dolgu bileşiklerini barındıran, yüksek modüllü plastikten yapılmış gevşek tüpler bulunur.

Bu tüplerin yanına, özel elektrik gereksinimlerine göre yapılandırılmış yalıtımlı bakır teller entegre edilmiştir. Bu çekirdek düzeneği, mekanik darbelere ve kemirgen hasarına karşı sağlam koruma sağlayan oluklu çelik bant zırhıyla korunmaktadır. Tüm yapı, zorlu çevre koşullarında uzun süreli stabilite sağlayan dayanıklı bir polietilen (PE) dış kılıfla kaplanmıştır.

Temel Teknik Avantajlar

Entegre Güç ve Sinyal:Bakır iletkenleri ve optik fiberleri birleştirerek,Hibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTSayrı güç hatlarına olan ihtiyacı ortadan kaldırarak kablolama mimarisini basitleştirir.
Mekanik Dayanıklılık:Oluklu çelik bant zırhı ve metal mukavemet elemanı, kanal ve baş üstü kurulumlar da dahil olmak üzere yüksek gerilimli ortamlarda güvenilir performans sağlar.
Çevresel Kararlılık:Gevşek boru tasarımı ve neme dayanıklı dolgu bileşikleri, elyafları sıcaklık dalgalanmalarından ve su girişinden korur.
Operasyonel Verimlilik:Uzak ekipman için güç kaynağının merkezileştirilmesi, yerel güç sahası koordinasyonu ihtiyacını azaltır ve rutin bakım programlarını basitleştirir.

Birincil Uygulama Senaryoları

Dağıtılmış Baz İstasyonu Sistemleri (BBU'dan RRU'ya)

Birincil kullanım durumuOryantal elyafGDTS kablosu, DC uzak güç kaynağı sistemlerinde Bina Temel Bant Birimi (BBU) ile Uzak Radyo Birimi (RRU) arasındaki bağlantıdır. Yüksek bant genişliğine sahip sinyallerin eş zamanlı iletilmesine ve gerekli elektrik gücünün uzaktaki anten birimlerine iletilmesine olanak tanır.

Kentsel Altyapı ve Endüstriyel Ağlar

Bu, telekomünikasyonun ötesindeHibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTSdemiryolu taşımacılığında, otoyol izleme sistemlerinde ve yerel güç kaynaklarının bulunmadığı veya kurulumunun zor olduğu akıllı şebeke güç dağıtımlarında kullanılır.

Proje Uygulama ve Maliyet Yönetimi

KullanarakHibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTStoplam proje harcamalarında önemli bir azalmaya katkıda bulunur. Operatörler, gerekli malzeme hacmini azaltarak ve kurulum süresini kısaltarak daha düşük satın alma ve inşaat maliyetleri elde edebilir. Bu modern yaklaşım aynı zamanda kalabalık kanallar ve kablo kanallarındaki fiziksel ayak izini de en aza indirir.

Oryantal elyaf Hakkında (Jiangsu Xuben Fotoelektrik Teknolojisi)

Jiangsu Xuben Fotoelektrik Technology Co., Ltd grubunun bir parçası olarak,Oryantal elyaf15.000 metrekarelik bir altyapı içerisinde iç/dış mekan kabloları ve ODN bileşenlerinin üretimine yönelik faaliyet göstermektedir. Yıllık üretim değeri 20 milyon ABD Doları olan şirket, ISO9001 ve ISO45001 dahil olmak üzere katı uluslararası standartlara uymaktadır. Üretim süreçlerimiz, dünya çapında büyük ölçekli mühendislik projelerini destekleyen hassasiyet ve profesyonel düzeyde dayanıklılığa odaklanmaktadır.

Sıkça Sorulan Sorular

1. Bakır tel özellikleri özelleştirilebilir mi?

Evet, içindeki bakır iletkenlerin sayısı ve ölçüsüHibrit Optik ve Elektrik Örgülü Gevşek Borulu Kablo GDTSuzak ekipmanın spesifik voltaj ve akım gereksinimlerine göre ayarlanabilir.

2. Bu kablonun kurulum sınırları nelerdir?

GDTS hibrit kablo çok yönlüdür ve uygun gerdirme donanımının kullanılması koşuluyla hem boru hattı (kanal) dağıtımı hem de havai (havai) kurulumlar için tasarlanmıştır.

3. Çelik bant zırhı esnekliği nasıl etkiler?

Oluklu çelik bant ezilmeye karşı önemli bir koruma sağlarken, kablo kentsel telekomünikasyon kanallarında standart kurulum uygulamalarına olanak tanıyan hesaplanmış bir bükülme yarıçapını korur.

Özellikler

● İyi mekanik ve sıcaklık performansı;

● Optik-elektrik hibrit tasarım, güç kaynağı ve sinyal iletim sorunlarını çözer ve ekipman için güç kaynağının merkezi olarak izlenmesini ve bakımını sağlar;

● Güç kaynağının yönetilebilirliğini artırır, güç kaynağının koordinasyonunu ve bakımını azaltır;

● Tedarik maliyetlerini azaltır ve inşaat maliyetlerinden tasarruf sağlar;

● Esas olarak dağıtılmış baz istasyonu DC uzak güç kaynağı sistemlerinde BBU ve RRU arasındaki bağlantı için kullanılır;

● Boru hattı ve baş üstü kuruluma uygundur

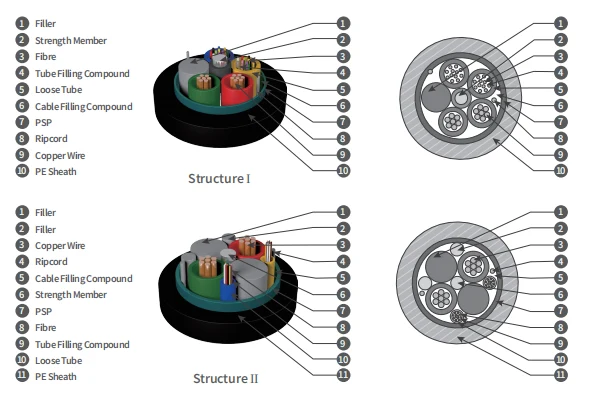

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Teknik Özellikler

Tip	Aşırı doz (mm)	Ağırlık (Kg/km)	Çekme mukavemeti Uzun/kısa vadeli (N)	Ezmek Uzun/kısa vadeli (N/100mm)	Yapı
GDTS-02-24Xn+2×1.5	11.6	157	600/1500	300/1000	Yapı I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Yapı I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Yapı II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Yapı II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Yapı II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	YapıII

Not:

1. Xn fiber tipini ifade eder.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 bakır tellerin sayısını ve boyutunu gösterir.

3. Talep üzerine farklı sayı ve boyutlarda bakır telli hibrit kablolar temin edilebilir.

4. Talep üzerine farklı fiber numaralarına sahip hibrit kablolar temin edilebilir.

İletkenin Elektriksel Performansı

Enine kesit (mm2)	Maks. Tek iletkenin DC direnci (20°C)(Ω/km)	Yalıtım direnci (20°C)(MΩ.km)	Dielektrik dayanım KV, DC 1 dak Dielektrik dayanım KV, DC 1 dak
Enine kesit (mm2)	Maks. Tek iletkenin DC direnci (20°C)(Ω/km)	Her iletken ile diğeri arasında kabloya bağlı metal elemanlar	Arasında iletkenler	İletken arasında ve metalik zırh	İletken arasında ve çelik tel
1.5	13.3	En az 5.000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
