Çok Amaçlı Break-out Fiber Optik Kablo

Orientalfiber'in Çok Amaçlı Fiber Optik Kablosu, yüksek yoğunluklu iç ortamlar ve omurga dağıtım sistemleri için tasarlanmış bir çözümdür. Jiangsu Xuben Photoelectric Technology Co., Ltd tarafından üretilen bu kablo, birden fazla alt üniteyi tek bir sağlam yapıda birleştirerek ek bağlantı panellerine veya geçiş donanımına ihtiyaç duymadan doğrudan sonlandırmaya olanak tanır. Telekomünikasyon operatörleri ve veri merkezi kurulumcularının öncelikli tercihi olan Çok Amaçlı Break-out Fiber Optik Kablomuz, mekanik gücü esnek yönlendirme yetenekleriyle dengeleyerek karmaşık ağ mimarilerinde uzun vadeli sinyal stabilitesi sağlar.

Yapısal Tasarım: Doğrudan Sonlandırma Mühendisliği

Çok Amaçlı Fiber Optik Kablonun çekirdek mimarisi, fiber korumayı en üst düzeye çıkarırken kurulum sürecini basitleştirmek için tasarlanmıştır. Standart dağıtım kablolarından farklı olarak, çıkış tasarımı her fiberi daha büyük kablo içinde bağımsız bir varlık olarak ele alır.

Alt Ünite Yapısı: Her bir fiber, yüksek mukavemetli aramid takviye elemanları ile çevrelenmiş Φ900μm sıkı tamponlu bir ünite olarak korunur.

Merkezi Güç Elemanı: Metalik olmayan Fiber Takviyeli Plastik (FRP) çekirdek, merkezi bağlantı görevi görerek dikey veya yatay çekmeler sırasında bükülmeyi önlemek için gerekli sertliği sağlar.

Katman Bükümlü Çekirdek: Alt birimler, kablonun kurulum sırasında çekme yüklerine dayanma yeteneğini önemli ölçüde artıran, katman bükümlü bir kablo yapısı olan FRP çevresinde hassas bir şekilde bükülür.

Ceket Seçenekleri: Çeşitli bina kodlarını karşılamak için dış kılıf, alev geciktirici gerekliliklere uygunluk sağlayan Polivinil Klorür (PVC) veya Düşük Dumanlı Sıfır Halojen (LSZH) malzemelerden yapılmıştır.

Özellikler

Katmanlı bükümlü kablo yapısı ve metalik olmayan merkezi takviye çekirdeği, kablonun daha fazla gerilime dayanmasını sağlar

Çok amaçlı fiber optik kablonun dış malzemesi korozyona dayanıklı, su geçirmez, UV ışınlarına dayanıklı, alev geciktirici ve çevre dostudur.

Mukavemet elemanı olarak Aramid iplik, kablonun mükemmel gerilme mukavemetine sahip olmasını sağlar

Uygulamalar

İç mekanda herhangi bir amaca yönelik kablo dağıtımı

Omurga dağıtım kablosu

Standartlar

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 vb. standartlarını karşılar. Sıradan PVC ürünlerinin yanı sıra UL OFNR sertifikasını geçmiş ürünler de vardır; LSZH ürünleri, IEC60332-1 veya IEC60332-3C'yi karşılamak için farklı malzemeler kullanır.

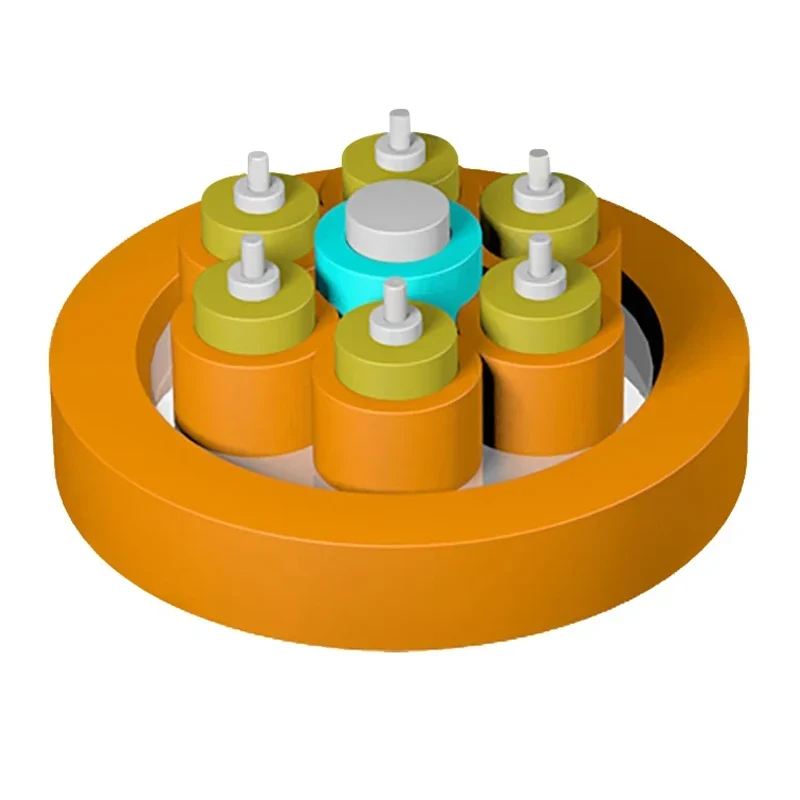

Yapı Çizimi

1. Sıkı Tampon Fiber

2.Aramid İplik

3.FRP Mukavemet Üyesi

4. Alt Ünite Ceketi

5.Ceket

Teknik Parametreler

Optik Özellikler

Stratejik Avantajlar: Tedarik ve Kurulum Zorluklarının Çözümü

Çok Amaçlı Fiber Optik Kabloyu tedarik ederken, satın alma görevlileri genellikle toplam sahip olma maliyetine ve dağıtım kolaylığına öncelik verir. Orientalfiber üç temel değer alanına odaklanmaktadır:

1. İşçilik Maliyetlerinde Önemli Azalma

Fiber Optik Kablonun her bir alt birimi kendi sağlamlaştırılmış jumper'ına sahip olduğundan, teknisyenler dış kılıfı sıyırıp bireysel fiberleri doğrudan ekipmana yönlendirebilir. Bu, pigtaillere ekleme ihtiyacını ortadan kaldırarak hem sahada geçirilen süreyi hem de eklemeye bağlı sinyal kaybı riskini azaltır.

2. Dikey ve Yatay Omurgalarda Güvenilirlik

Bir mukavemet elemanı olarak Aramid iplik, kabloya mükemmel bir çekme mukavemeti vererek, onu çok katlı ofis merkezlerinde veya endüstriyel tesislerdeki yükseltici uygulamalar için uygun hale getirir. Metalik olmayan merkez takviye çekirdeği, kablonun hafif kalmasını ve elektrik şebekeleri ve demiryolu taşımacılığındaki endüstriyel ön uç bağlantıları için kritik olan elektromanyetik girişime karşı dayanıklı kalmasını sağlar.

3. Çevre ve Güvenlik Uyumluluğu

Çok Amaçlı Fiber Optik Kablonun dış malzemesi korozyona, suya ve UV ışınlarına dayanıklı olacak şekilde tasarlanmıştır. UL OFNR sertifikalı PVC ve IEC60332-1/3C uyumlu LSZH seçenekleri sunarak, altyapınızın iç mekanda her türlü amaca yönelik kablo dağıtımına yönelik en sıkı yangın güvenliği standartlarını karşılamasını sağlıyoruz.

Üretim Mükemmelliği ve Kalite Güvencesi

Jiangsu Xuben Fotoelektrik Technology Co., Ltd, dört özel fabrikayla 15.000 metrekarelik bir üretim üssüne sahiptir. Rafine üretime olan bağlılığımız aşağıdakilerle doğrulanmaktadır:

Yıllık Üretim: Büyük ölçekli mühendislik projeleri için istikrarlı teslimat süreleri sağlayan, 20 milyon ABD doları değerinde bir üretim kapasitesi.

Sertifikalı Standartlar: Grubumuz ISO9001 ve ISO45001 sertifikalarına sahiptir. Çok Amaçlı Fiber Optik Kablo özellikle YD/T 1258.4, ICEA-596, GR-409 ve IEC 60793 standartlarına uygundur.

Doğrulanmış Performans: Her parti, fabrikadan çıkmadan önce çekme mukavemeti, ezilme direnci ve zayıflama tekdüzeliği açısından sıkı testlere tabi tutulur.

Temel Uygulama Senaryoları

Çok Amaçlı Fiber Optik Kablonun çok yönlülüğü onu aşağıdakiler için vazgeçilmez kılmaktadır:

Veri Merkezi Ara Bağlantıları: Sunucu rafları ve ana dağıtım alanları arasında yüksek yoğunluklu kablolama.

Kampüs Omurga Dağıtımı: Büyük kurumsal siteler arasında birden fazla iletişim odasının birbirine bağlanması.

Endüstriyel Ağlar: Dayanıklılığın tartışmasız olduğu otoyollarda ve elektrik santrallerinde sağlam fiber bağlantılar sağlamak.

İç Mekan Dağıtımı: Fiberlerin ayrı duvar prizlerine dağıtılması gereken genel amaçlı yatay kablolama.

Sıkça Sorulan Sorular (SSS)

Bir Break-out kablosu ile Dağıtım kablosu arasındaki temel fark nedir?

Dağıtım kablosunda fiberler tek bir kılıf altında toplanır. Çok Amaçlı Fiber Optik Kabloda her fiberin kendine ait ceketi ve aramid mukavemet elemanları bulunmaktadır. Bu, ana dış kılıf çıkarıldıktan sonra fiberlerin bağlantı kabloları gibi kullanılmasına olanak tanır ve sonlandırma noktasında üstün mekanik koruma sağlar.

Orientalfiber özelleştirilmiş ceket renkleri veya lif sayıları sağlıyor mu?

Evet. Jiangsu Xuben Photoelectric Technology Co., Ltd grubunun bir parçası olarak, iç mekan fiber optik kablo fabrikamız, fiber sayıları (tipik olarak 2 ila 48 çekirdek) ve belirli alev geciktirici derecelendirmeler dahil olmak üzere belirli proje gereksinimlerini karşılamak için Çok Amaçlı Fiber Optik Kabloyu özelleştirebilir.

Bu kablo yüksek nemli kablo kanallarında kullanıma uygun mudur?

Öncelikle iç mekan kullanımı için tasarlanmış olmasına rağmen, Çok Amaçlı Fiber Optik Kablomuzun dış malzemesi neme ve korozyona dayanıklıdır, bu da onu tipik bina bodrumlarında veya iklim kontrollü endüstriyel tünellerde kullanıma uygun hale getirir
