Önceden Sonlandırılmış Yuvarlak Fiber Optik Bağlantı Kablosu

Önceden sonlandırılmış yuvarlak fiber optik saplama kabloları, hızlı ve hassas bir bağlantı sistemi aracılığıyla Eve Kadar Fiber (FTTH) için sağlam ve sızdırmaz bir bağlantı çözümü sağlayarak kurulum süresini, teknik hataları ve bakımı azaltır. Ayrıca ağın yüksek güvenilirliğini ve dayanıklılığını garanti eder.

Talep Gönder

Ürün Açıklaması

Ürün Kategorisi: Eve Kadar Fiber (FTTH) Bağlantı Çözümleri
Anahtar İşlev: Güçlendirilmiş SC/APC sonlandırmalı, hızlı dağıtımlı tak ve çalıştır bağlantı kablosu.
Uyumluluk: Optik arayüz performansı için IEC 61754-4 standartlarını karşılar.

Orientalfiber, konut ve ticari fiber dağıtımları için yüksek performanslı bir çözüm olarak Önceden Sonlandırılmış Yuvarlak Fiber Optik Bağlantı Kablosu sunar. Jiangsu Xuben Photoelectric Technology Co., Ltd tarafından tasarlanan bu kablo, çeşitli çevre koşullarında istikrarlı sinyal iletimi sağlamak için sağlam mekanik korumayı hassas tasarlanmış konektörlerle birleştirir.

Ürün Tanımı ve İşlevsel Kapsam

Önceden Sonlandırılmış Yuvarlak Fiber Optik Bırakma Kablosu, güçlendirilmiş SC/APC konektörüyle fabrikada sonlandırılmış, yüksek gerilimli 5 mm yuvarlak kablodan oluşan özel bir optik düzenektir. Standart sahada sonlandırılmış kabloların aksine, bu önceden konnektörlü çözüm, ağ ömrü boyunca düşük ekleme kaybını ve yüksek geri dönüş kaybını korumak için yüksek kaliteli bir zirkonyum halka kullanarak abone tarafında yerinde ekleme ihtiyacını ortadan kaldırır.

Temel Avantajlar ve Teknik Mükemmellik

1. Hassas Mühendislik

Önceden Sonlandırılmış Yuvarlak Fiber Optik Bağlantı Kablosu, A Tarafında güçlendirilmiş bir SC/APC konektörüne sahiptir ve sızdırmaz, hava koşullarına dayanıklı bir bağlantı sağlar. Zirkonyum yüksüklerin kullanımı stabil hizalamayı garanti ederek sıcaklık dalgalanmaları veya mekanik titreşim nedeniyle sinyal bozulması riskini azaltır.

2. Geliştirilmiş Dayanıklılık

Uzun ömürlü olacak şekilde tasarlanan kablo yapısı şunları içerir:

HDPE/LSZH Dış Kılıf: UV ışınlarına ve çevresel strese karşı direnç sağlar.

Su Engelleyici Bileşenler: Entegre fiberglas ve aramid iplikler nem girişini önler.

G657A1/A2 Fiber: Kentsel FTTH ortamlarında dar yönlendirme için kritik öneme sahip, bükülmeye karşı duyarsız üstün performans sunar.

3. Optimize Edilmiş Dağıtım Verimliliği

Telekomünikasyon operatörleri, Önceden Sonlandırılmış Yuvarlak Fiber Optik Bağlantı Kablosunu kullanarak kurulum süresini önemli ölçüde azaltabilir. B Tarafındaki "açık uç", dağıtım noktasında son sonlandırmadan önce boruların kolayca çekilmesine olanak tanır.

Uygulama Alanları

Önceden Sonlandırılmış Yuvarlak Fiber Optik Saplama Kablonun çok yönlülüğü, onu yüksek talep gören çeşitli sektörler için uygun hale getirir:

Telekomünikasyon: Konut internet servis sağlayıcıları için son kilometre FTTH bağlantıları.

Yayıncılık: Radyo ve televizyon ağları için sinyal iletimi.

Endüstriyel Altyapı: Akıllı şebekeler, demiryolu taşımacılığı ve otoyol izleme sistemleri için ön uç bağlantılar.

Yerel Alan Ağları (LAN): Kampüs veya ofis kompleksleri için yüksek hızlı veri iletimi.

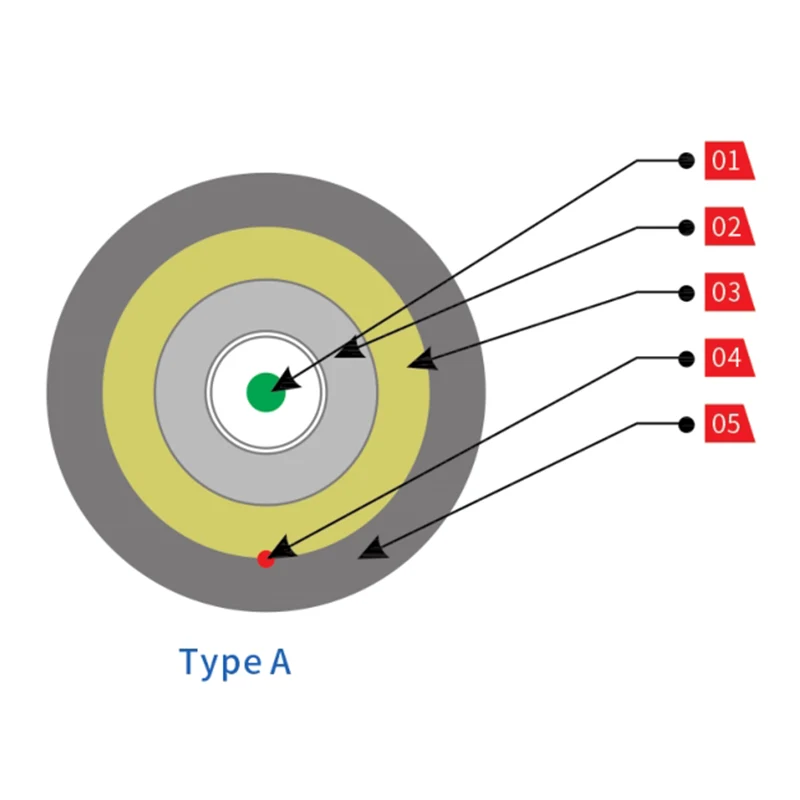

Yapı Çizimi

900μm tampon

PBT tüpü

Su engelleyici cam elyafı ve aramid iplik elyaf tamponları

Ripcord

LSZH Ceket

Pre-terminated Round Fiber Optic Drop Cable

Tip A

900μm tampon

İç Kılıf

Su engelleyici cam elyafı ve aramid iplik elyaf tamponları

Güç elemanı

Ripcord

Dış Kılıf

Mavi Renk Çizgisi

Pre-Terminated Round Fiber Optic Drop Cable

Tip B

Bağlayıcı Ayrıntıları

Modeli: E Tipi

Renk: Siyah

Malzeme: PC + ABS

Bağlayıcı: SC/APC

Uygulanabilir kablo: 5 mm saplamalı kablo

Özellikler

Modüler tasarım, genişletilmesi kolay

Dışarıda çalışabilir ve kurulabilir

Koruma derecesi: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optik Özellikler

Parametre	Değer
Bağlayıcı Türü	E Tipi
Konektör Ekleme Kaybı (dB)	IL: ≤0,3dB Maks. 0,3dB + 0,4dB/km * L(km) @ 1310nm Maks. 0,3dB + 0,35dB/km * L(km) @ 1550nm IEC 61300-3-4 Yöntem B'ye göre
Konektör Geri Dönüş Kaybı (dB)	RL: ≥55dB Min. 60dB @ 1310&1550nm IEC 61300-3-6'ya göre
Kablo uzunluğu (m)	50, 100, 150, 200, 250 vb.
Koruma Derecesi	IP 68

Kablo Montajı

Ekleme Kaybı: Maks. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Maks. 0,3dB + 0,21dB/km * L(km) @ 1550nm

IEC 61300-3-4 Yöntem B'ye göre

Geri Dönüş Kaybı: Min. 60 dB @ 1310&1550nm

IEC 61300-3-6'ya göre

Mekanik Özellikler

Öğe	Test yöntemi	Gereklilik
Çekme Dayanımı	IEC 60794-1-E1 (1000N/1saat)	Elyaf Uzaması ≤%0,40 Artık Uzama ≤ %0,05 Zayıflama Değişimi≤ 0,1 dB @1550nm
Düzleştirme	IEC 60794-1-E3 (15 dakikada 1000 N/100 mm)	Zayıflama Değişimi ≤ 0,1 dB @1550nm
Darbe	IEC 60794-1-2-E4 (5N.m darbe ve D=300mm)	Zayıflama Değişimi ≤ 0,1 dB @1550nm
Burulma	IEC 60794-1-2-E7 (25N yük ve 10 çevrim)	Zayıflama değişimi ≤ 0,1 dB @1550nm
Eğrilik	IEC 60794-1-2-E6 (D=100mm ve 55N yük, 25 çevrim)	Zayıflama değişimi ≤ 0,1 dB @1550nm
Sıcaklık Aralığı	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Zayıflama değişimi ≤ 0,2 dB @1550nm
Su Penetrasyon	IEC 60794-1-2-F5A (3m uzunluk, 1m yükseklik, 24 saat)	Su sızıntısına son
Kılıf Büzülmesi	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4°C）	≤ %5,0
RoH'ler (2011/65/AB)	Uyumludur
