Tek Kanallı CWDM Serisi (1x2)

ParametrelerSembolPerformansBirimDalga boyu aralığıWR1260 ~ 1620NMKanal merkezi dalga boyuCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571NMKanalSP20NMPasband bant genişliği@-1dbPbλc ± 6.5NMEkleme kaybıILPassband: ≤0.40DBYansıma: ≤0.40DBBitişik kanal izolasyonuBüyü......

Talep Gönder

Ürün Açıklaması

Parametreler	Sembol	Performans	Birim
Dalga boyu aralığı	WR	1260 ~ 1620	NM
Kanal merkezi dalga boyu	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	NM
Kanal	SP	20	NM
Pasband bant genişliği@-1db	Pb	λc ± 6.5	NM
Ekleme kaybı	IL	Passband: ≤0.40	DB
Ekleme kaybı	IL	Yansıma: ≤0.40	DB
Bitişik kanal izolasyonu	Büyük	≥ 30	DB
Bitişik olmayan kanal izolasyonu	Ison	≥ 40	DB
Yansıma kanalı izolasyonu	Isor	≥ 13	DB
Kutuplaşmaya bağlı kayıp	PDL	≤ 0.1	DB
Dönüş Kaybı	RL	≥ 50	DB
Yönlendirme	Direk	≥ 50	DB
Polarizasyon Modu Dispersiyonu	PMD	≤ 0.1	DB
Optik giriş gücü	P	≤ 300	MW
Çalışma sıcaklığı	Tepe	-25 ~ +70	℃
Saklama sıcaklığı	TSP	-40 ~ +85	℃
Fiber tipi		Corning SMF-28 Ultra Elyaf (G657 A1), çıplak lif
Fiber uzunluğu		≥1.2	m
Paket Boyutu	Pkg	Φ4.0 × 30 Φ5.5 × 35 veya φ5.5 × 38	mm

Not: 1. Konektörler hariç tüm özellikler.

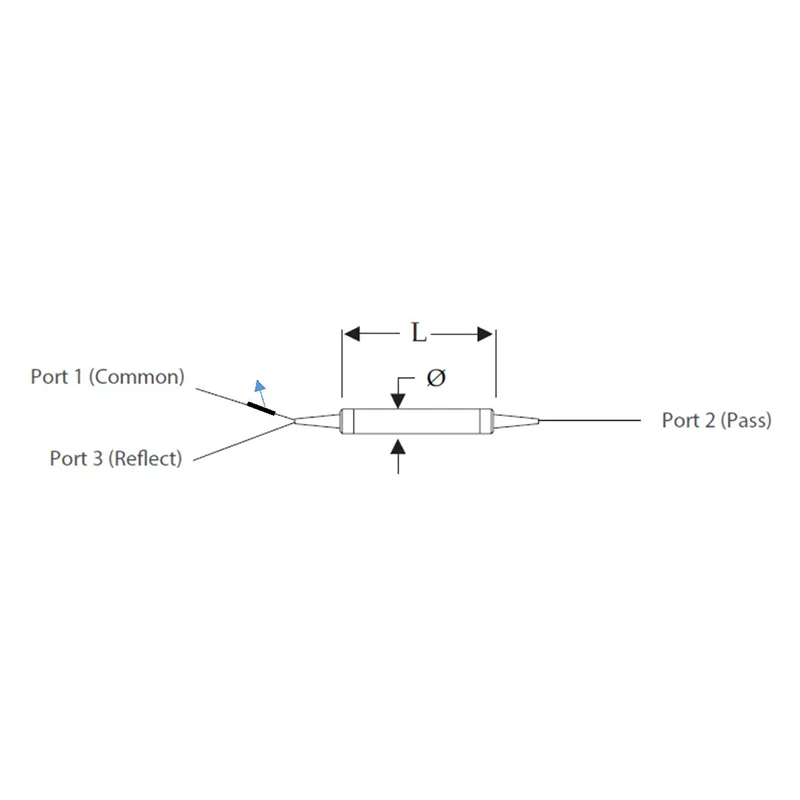

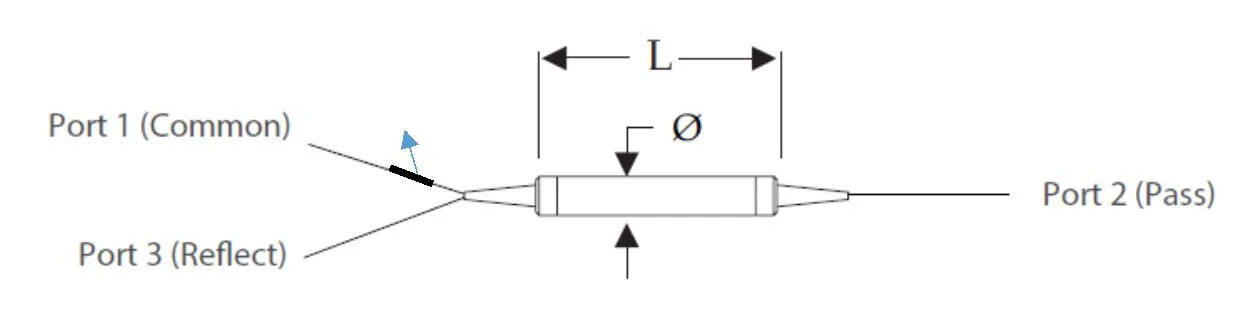

Mekanik Çizim (Birim ： mm)

Single Channel CWDM Series (1x2)
