Tek Borulu Metalik Olmayan Hava Üflemeli Mikro Kablo

Bu Tek Borulu Metalik Olmayan Hava Üflemeli Mikro Kablo, modern iletişim ağlarında yüksek yoğunluklu fiber dağıtımı için tasarlanmıştır. Çin'deki bir üretici ve tedarikçi çözümü olarak bu ürün, metalik olmayan takviyeyle birleştirilmiş kompakt tek borulu bir yapıya sahiptir ve bu da onu hava üflemeli kuruluma uygun hale getirir. Tasarım, omurga, erişim ağı ve FTTH uygulamalarında istikrarlı performans, kolay dağıtım ve uzun vadeli güvenilirliğe odaklanır.

Talep Gönder

Ürün Açıklaması

Çin fabrikasında Tek Borulu Metalik Olmayan Hava Üflemeli Mikro Kablo tedariki arayan alıcılar için bu ürün, hafif tasarım, mekanik dayanıklılık ve nem koruması arasında bir denge sağlayarak kurulum maliyetinin azaltılmasına ve fiber ağ yapımında verimliliğin artırılmasına yardımcı olur.

Ürüne Genel Bakış

Kompakt ve Verimli Yapı

Kablo, 250μm optik fiberlerin (tek modlu veya çoklu mod) yüksek modüllü gevşek bir tüpün içine yerleştirildiği tek tüplü bir yapı kullanır. Bu tasarım, özellikle mikro kanallarda hava üflemeli kurulum için uygun olan dış çapı küçük tutarken yüksek lif yoğunluğuna olanak tanır.

Metalik Olmayan Tasarım Avantajı

Kablo, metalik takviye yerine aramid iplik kullanılarak elektromanyetik paraziti (EMI) ve radyo frekansı parazitini (RFI) önler. Bu, onu sinyal stabilitesinin önemli olduğu ortamlar için pratik bir seçenek haline getirir.

Neme Karşı Koruma ve Dayanıklılık

Gevşek tüp, toksik olmayan su geçirmez bileşikle doldurulmuş olup, nem girişini önlemeye yardımcı olur. HDPE dış kılıfla birlikte kablo, nemli veya yeraltı ortamlarında bile istikrarlı performansı korur.

Temel Özellikler

Parazit Önleme Performansı

Tamamen metalik olmayan yapı, karmaşık ağ ortamlarına uygun, elektromanyetik ve radyo frekansı parazitlerini ortadan kaldırır.

Güvenilir Mekanik Dayanım

Aramid iplik takviyesi, hava üflemeli kurulumu hasar görmeden destekleyerek sabit çekme mukavemeti sağlar.

Kararlı Boru Yapısı

Sıkı ve iyi kontrol edilen boru tasarımı, kurulum ve çalıştırma sırasında büzülme ve deformasyonun önlenmesine yardımcı olur.

Nem Direnci

Su geçirmez dolgu bileşiği, nem girişine karşı uzun süreli koruma sağlar.

Esnek ve Hafif

Çapının küçük ve hafif olması, özellikle yoğun kanal sistemlerinde taşıma ve montajı kolaylaştırır.

Yüksek Lif Yoğunluğu

Optimize edilmiş iç yapı, kompakt bir kablo boyutunda daha fazla fibere izin vererek alan kullanımını artırır.

Uygulamalar

Omurga Ağı

Çekirdek ağ altyapısında yüksek kapasiteli fiber iletimine uygundur.

Ağa Erişim

Kentsel ve banliyö dağıtım ağlarında verimli dağıtımı destekler.

FTTH (Eve Kadar Fiber)

Kompakt boyut ve esnekliğin gerekli olduğu son kilometre fiber kurulumunda yaygın olarak kullanılır.

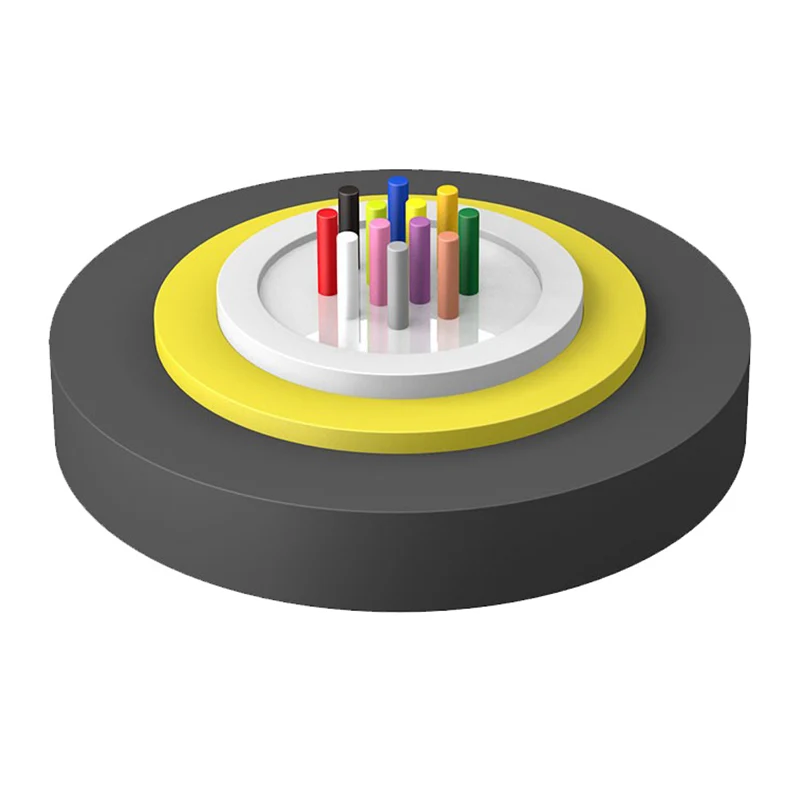

Yapı Detayları

Kablo İnşaatı

Elyaf
Tüp Dolum Bileşiği
Gevşek Boru
Aramid İplik (Metalik Olmayan Mukavemet Üyesi)
PE Kılıf (HDPE Dış Kılıf)

Uni-tube Non-metallic Air-blowing Micro Cable

Teknik Parametreler

Kablo Tipi

(2 lif artırıldı)

Elyaf Sayısı

Kablo Çapı

(mm)

Kablo Ağırlığı (Ref)

(kg/km)

Çekme Dayanımı

Uzun/Kısa Vade

(N)

Ezilme Direnci

Uzun/Kısa Vade

(N/100mm)

Bükme Yarıçapı

Statik/Dinamik

(mm)

GCYXTY-2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY-14 ~24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Depolama/Çalışma Sıcaklığı: -30°C-+70°C

Optik Özellikler

Elyaf Tipi	Zayıflama(+20°C)				Bant genişliği		Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
Elyaf Tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
50/125μm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---
