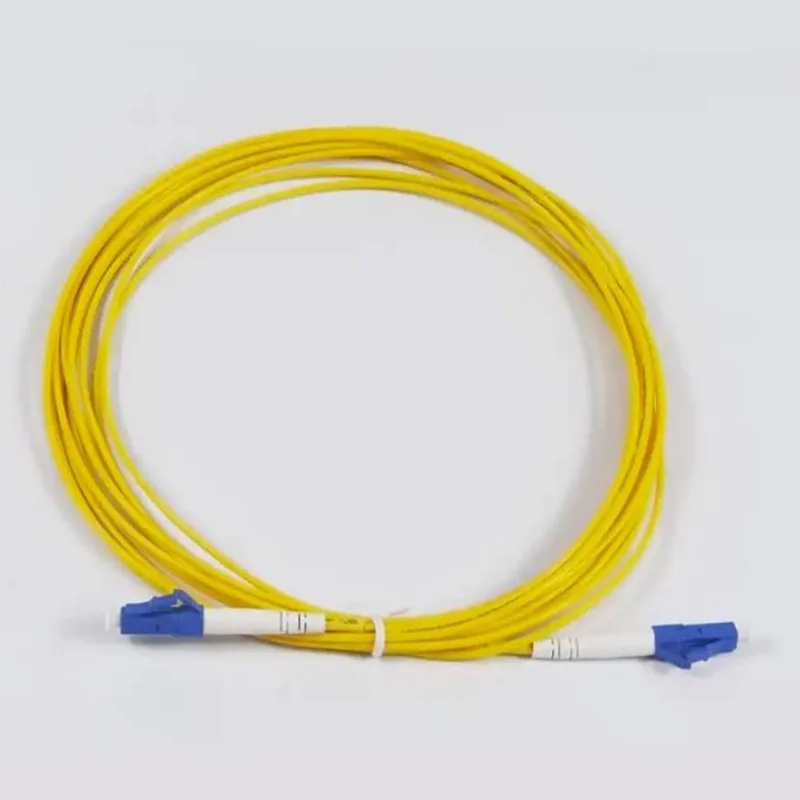

3mm Yuvarlak Kablo LC/UPC-LC/UPC Bağlantı Kabloları

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Talep Gönder

Ürün Açıklaması

The Orientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch Cordlaryüksek yoğunluklu fiber optik yama ortamları için temel bileşenlerdir. Jiangsu Xuben Fotoelektrik Teknoloji grubuna bağlı bir marka olan Orientalfiber tarafından üretilen bu patch cordlar, 15.000 metrekarelik bir üretim üssünden ve ileri üretim süreçlerinden yararlanıyor. Kaynak sağlamayı seçerekOrientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch CordlarAğ mühendisleri, dünya çapındaki kritik veri merkezlerinde ve telekomünikasyon merkezlerinde güvenilir performans sağlayan, ISO9001 ve ISO45001 sertifikalarıyla desteklenen bir ürün alırlar.

Teknik Tasarım ve Sinyal Bütünlüğü

Arkasındaki mühendislikOrientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch Cordlaryüksek hassasiyete ve düşük sinyal zayıflamasına odaklanır. G657A1 tek modlu fiber kullanan bu kablolar, modern kablo yönlendirmenin fiziksel taleplerini karşılayacak şekilde tasarlanmıştır.

Hassas Bileşenler ve Yapı Kalitesi

LC/UPC Yüksek Hassasiyetli Konektörler: Küçük form faktörlü LC konektörleri, anahtarlarda ve bağlantı panellerinde bağlantı noktası yoğunluğunun artırılmasına olanak tanır. UPC (Ultra Fiziksel Temas) cilası, yüksek hızlı Ethernet uygulamaları için standart olan ≥50dB'lik bir geri dönüş kaybı sağlar.
3,0 mm LSZH Kılıf: Daha ince 2,0 mm alternatiflerinin aksine, 3 mm yuvarlak kablo gelişmiş mekanik koruma sağlar. Düşük Duman Sıfır Halojen (LSZH) malzemesi, özellikle yükseltici ve yatay kablolamada iç mekan kurulumlarında güvenlik uyumluluğu sağlar.
Seramik Yüksük Teknolojisi: Her konnektörde, 800'den fazla birleştirme döngüsü boyunca hassas hizalamayı koruyan yüksek kaliteli bir seramik yüksük bulunur.
Bükülmeye Duyarsız: ≥20 mm'lik minimum bükülme yarıçapına sahip bu kablolar, sıkışık sunucu raflarındaki dar köşelerden yönlendirildiklerinde bile sinyal bütünlüğünü korur.

Çok Yönlü Endüstri Uygulamaları

UygulamasıOrientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch Cordlarbirden fazla sektöre yayılarak yüksek bant genişliğine sahip hizmetler için gereken kararlı fiziksel katmanı sağlar.

Kurumsal Veri Merkezleri ve Ethernet Sistemleri

Ağın merkezinde, bu yama kabloları yüksek hızlı alıcı-vericileri dağıtım çerçevelerine bağlar. Sarı LSZH ceketi, tek modlu fiber bağlantıların net bir şekilde tanımlanmasını sağlayarak bakım ve sorun gidermeyi kolaylaştırır.

FTTH ve Geniş Bant Altyapısı

Eve Kadar Fiber (FTTH) dağıtımları için birincil tercih olan 3 mm kablonun dayanıklılığı, onu optik ağ terminali (ONT) ile dağıtım kutusu arasındaki bağlantılar için uygun hale getirir. Video, veri ve ses hizmetlerinin son kullanıcılara kusursuz şekilde sunulmasını destekler.

Endüstriyel ve Ulaşım Bağlantısı

Orientalfiber ürünleri, standart BT'nin ötesinde, elektrik şebekelerine ve demiryolu toplu taşıma iletişim sistemlerine entegre edilir. Sağlam yapıOrientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch Cordlarendüstriyel ön uç bağlantılarda bulunan titreşimlere ve çevresel dalgalanmalara dayanabilmelerini sağlar.

Sıkça Sorulan Sorular (SSS)

ne varPeki bu LC/UPC bağlantı kabloları için 3 mm çapın başlıca faydaları nelerdir?

3 mm çap, daha ince patch cordlara kıyasla üstün çekme mukavemeti ve ezilme direnci sunar. Bu,Orientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch Cordlarkablonun daha fazla fiziksel işleme maruz kalabileceği omurga ve yatay kablolama için daha uygundur.

LC/UPC konektörü yüksek hızlı veri iletimini destekliyor mu?
Evet. LC/UPC konektörü, tek modlu fiber uygulamaları için bir endüstri standardıdır. ≥50dB geri dönüş kaybı ve düşük ekleme kaybıyla 10G, 40G ve 100G Ethernet uygulamalarıyla tamamen uyumludur.

Bu kablolar geniş sıcaklık dalgalanmalarının olduğu ortamlarda kullanılabilir mi?
The Orientalfiber 3mm Yuvarlak Kablo LC/UPC- LC/UPC Patch Cordlar-25°C ile +65°C arasında çalışacak şekilde derecelendirilmiştir, bu da onları hem iklim kontrollü veri merkezleri hem de temperlenmemiş telekomünikasyon muhafazaları için güvenilir kılar.

Bu yama kabloları fabrikada test edildi mi?
Evet, her ünite %100 fabrikada sonlandırılır ve müşteriye teslim edilmeden önce belirtilen optik ve mekanik standartları karşıladığından emin olmak için sıkı testlere tabi tutulur.

Başvuru:

● Veri merkezleri

● Ethernet uygulamaları

● FTTH uygulamaları

● Omurga, yatay ve yükseltici uygulamalar

● Video, veri ve ses hizmetleri

● Test ekipmanı uygulamaları

Özellikler:

● Yüksek hassasiyetli konektör

● UPC&APC uç yüz cilası

● SC, LC, tamamı tek fiber konnektör

● Özelleştirilmiş uzunluk mevcuttur

● %100 fabrikada sonlandırıldı ve test edildi

● ROHS Uyumlu

Teknik Özellikler:

İnşaatlar	Birim	Açıklamalar
Fiber Modu		Tek mod: ITU-T G657A1
Elyaf Sayısı		Simpleks
Dalgaboyu	nm	1310/1550
Ekleme Kaybı	dB	≤0,30
İade Kaybı	dB	≥50(UPC)
Sıkı Tampon Fiber Çapı	hım	900
Sıkı Tamponlu Fiber Rengi		Beyaz
Kablo Kılıfı Rengi		Sarı
Kablo Kılıfı Malzemesi		LSZH
Kablo Çapı	mm	Φ3,0 ±0,20
Uzunluk	m	3,0 +0,1/-0
Bağlayıcı türü		LC/UPC (Mavi)
Uç yüzey cilası		UPC
Yüksük Malzemesi		Seramik
Bağlantı Tekrarlanabilirliği		> 800 kez
Minimum Bükülme yarıçapı	mm	≥20
Fiber/kablo tutma buluşması	N	5N/s 120s süre ile 50N±2N
Çalışma Sıcaklığı	℃	-25°C ~ +65°C
Depolama Sıcaklığı	℃	-25°C ~ +65°C

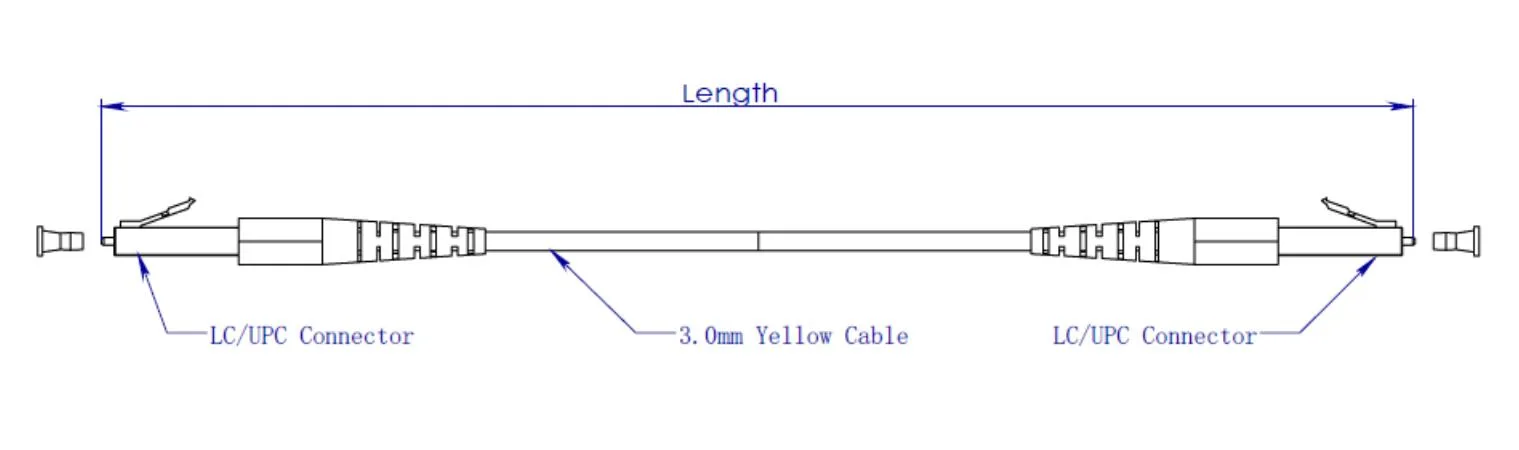

Boyutlu çizim:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

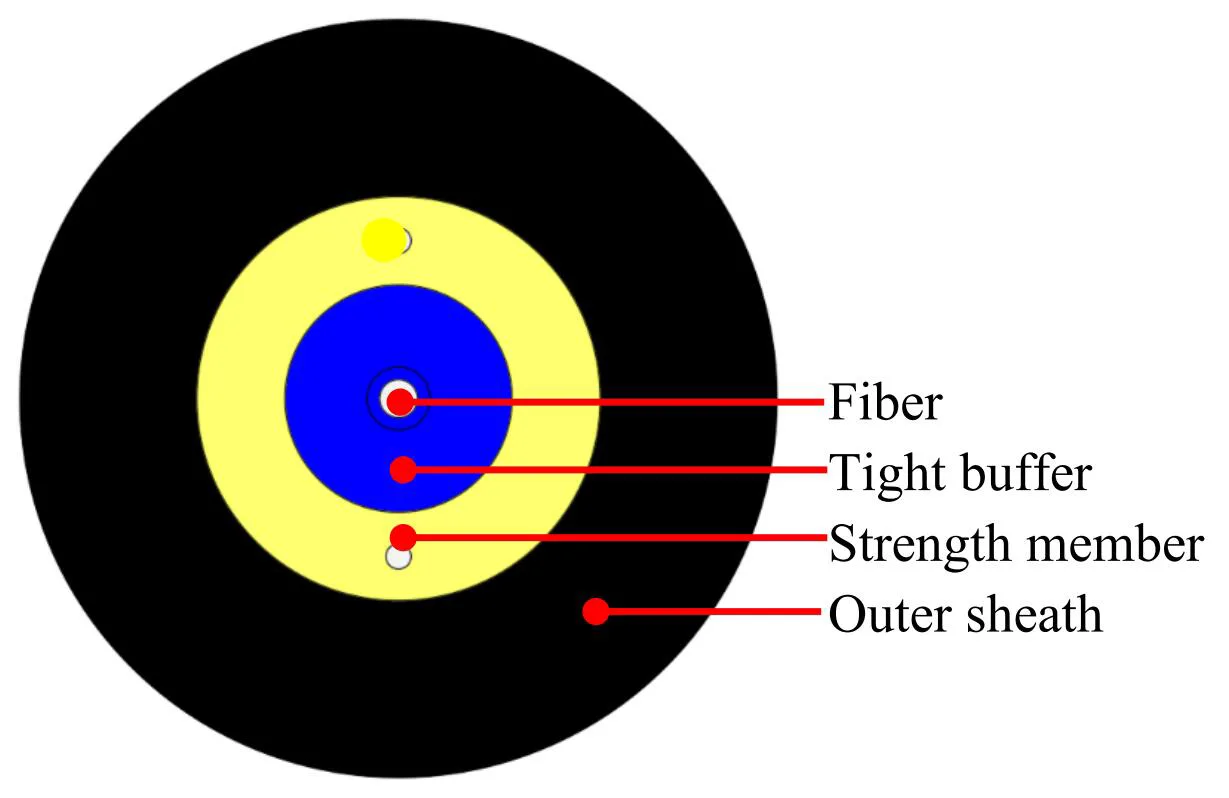

Kablo Yapısı:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Öğeler		Özellikler
Sıkı tampon lifi	Lif sayısı	1
	Elyaf türü	G.657A1
	Elyaf Rengi	Mavi
	Malzeme	LSZH
	Çap	Φ0,9 ± 0,05 mm
	Sıkı tampon rengi	Beyaz
Güç elemanı	Malzeme	Polyester iplik
Dış kılıf	Malzeme	LSZH
	Çap	Φ3,0 ± 0,2 mm
	Dış kılıf rengi	Sarı
Mürekkep işareti	Renk	Siyah

Elyaf Özelliği:

Kablo fiberinin (bitmiş kablo fiberi) tüm özellikleri en azından ITU-T Tavsiyesi G.657A1'e uygun olacak ve aşağıdaki gibi olacaktır.

Öğe	Şartname
Elyaf türü	Tek mod
Elyaf malzemesi	Katkılı silika
Zayıflama katsayısı @ 1310nm @ 1383nm @ 1460nm @ 1550 nm'de @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324nm
Sıfır dağılım eğimi	≤ 0,092 ps/(nm)².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatik dağılım @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550 nm'de @ 1625 nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 ps/(nm.km)
Mod alanı çapı @ 1310 nm	8,8±0,4um
Çekirdek / Kaplı eşmerkezlilik hatası	≤ 0,5 um
Kaplama çapı	125,0 ± 0,7 µm
Kaplamanın dairesel olmaması	≤%5
Birincil kaplama çapı	242 ± 7 um
Eşmerkezlilik Birincil Kaplama / Kaplama	≤10 mikron
Kaplamanın dairesel olmaması	≤%0,7
Kablo Bükme Kaybı ile Zayıflama 1 dönüş 1 yarıçap 10 mm 10 dönüş 1 yarıçap 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
