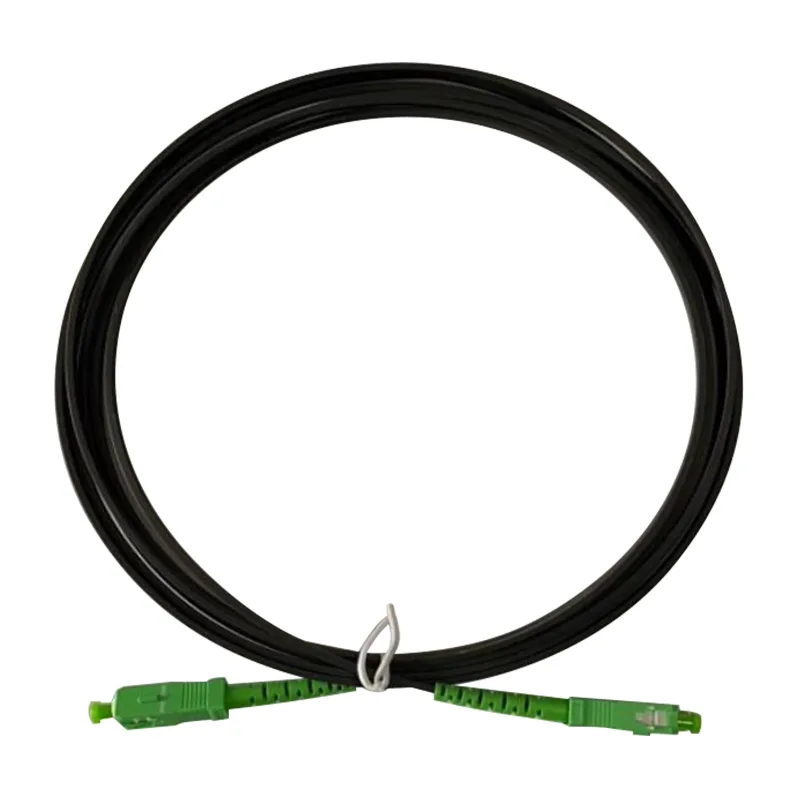

3mm Yuvarlak Kablo SC/APC- SC/APC yama kabloları

Başvuru:● Veri merkezleri● Ethernet uygulamaları● FTTH uygulamaları● Omurga, yatay ve yükseltici uygulamaları● Video, veri ve ses hizmetleri● Test ekipmanı uygulamalarınıÖzellikler:● Yüksek hassasiyetli konektör● UPC & APC End Yüz Lehası● SC, LC, tüm tek fiber konek......

Talep Gönder

Ürün Açıklaması

Başvuru:

● Veri merkezleri

● Ethernet uygulamaları

● FTTH uygulamaları

● Omurga, yatay ve yükseltici uygulamaları

● Video, veri ve ses hizmetleri

● Test ekipmanı uygulamalarını

Özellikler:

● Yüksek hassasiyetli konektör

● UPC & APC End Yüz Lehası

● SC, LC, tüm tek fiber konektör

● Özelleştirilmiş uzunluk mevcut

●% 100 fabrika feshedildi ve test edildi

● ROHS uyumlu

Teknik Özellikler:

Yapılar	Birim	Açıklamalar
Fiber modu		Tek mod: ITU-T G657A1
Fiber sayısı		Simpleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.30
Dönüş Kaybı	DB	≥55
Tampon fiber çapı	bir	900
Tampon fiber rengi		Mavi
Kablo ceket rengi		Siyah
Kablo ceket malzemesi		Lszh
Dielektrik		HDPE yalıtım
Kablo çapı	mm	Φ3.0 ± 0.20
Uzunluk	m	10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0
Bağlayıcı tipi		SC/APC (yeşil)
Endface cilası		APC
Yüksük malzemesi		Seramik
Bağlantı Tekrarlanabilirliği		> 800 kez
Minimal bükülme yarıçapı	mm	≥20
Fiber/Kablo Tutma Buluşması	N	5n/s 120s süresinde 50n ± 2n
Çalışma sıcaklığı	℃	0 ℃ ~ +50 ℃
Kurulum sıcaklığı	℃	-30 ℃ ~ +60 ℃
Saklama sıcaklığı	℃	-30 ℃ ~ +60 ℃

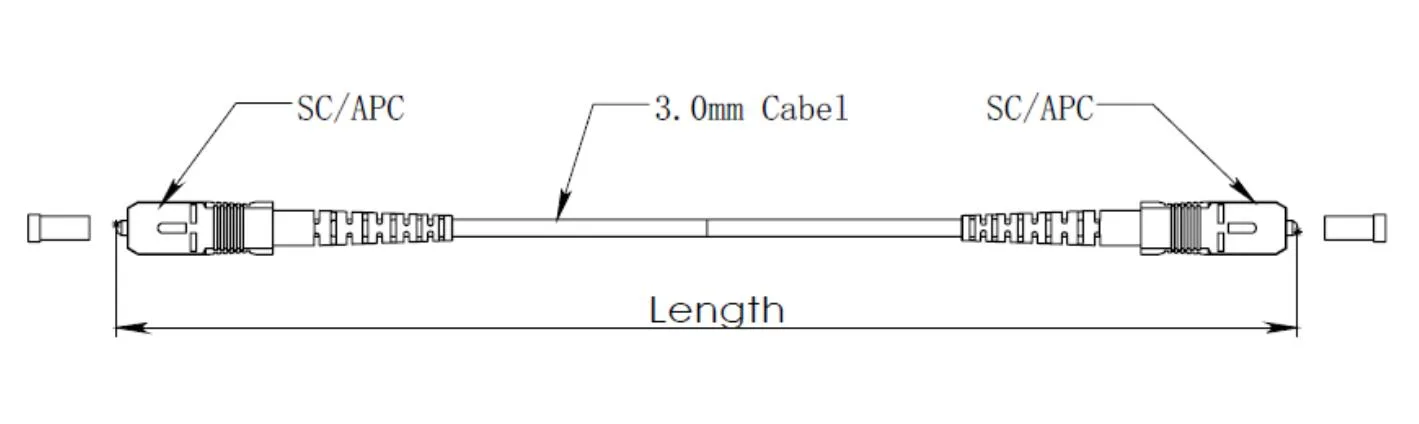

Boyutsal Çizim:

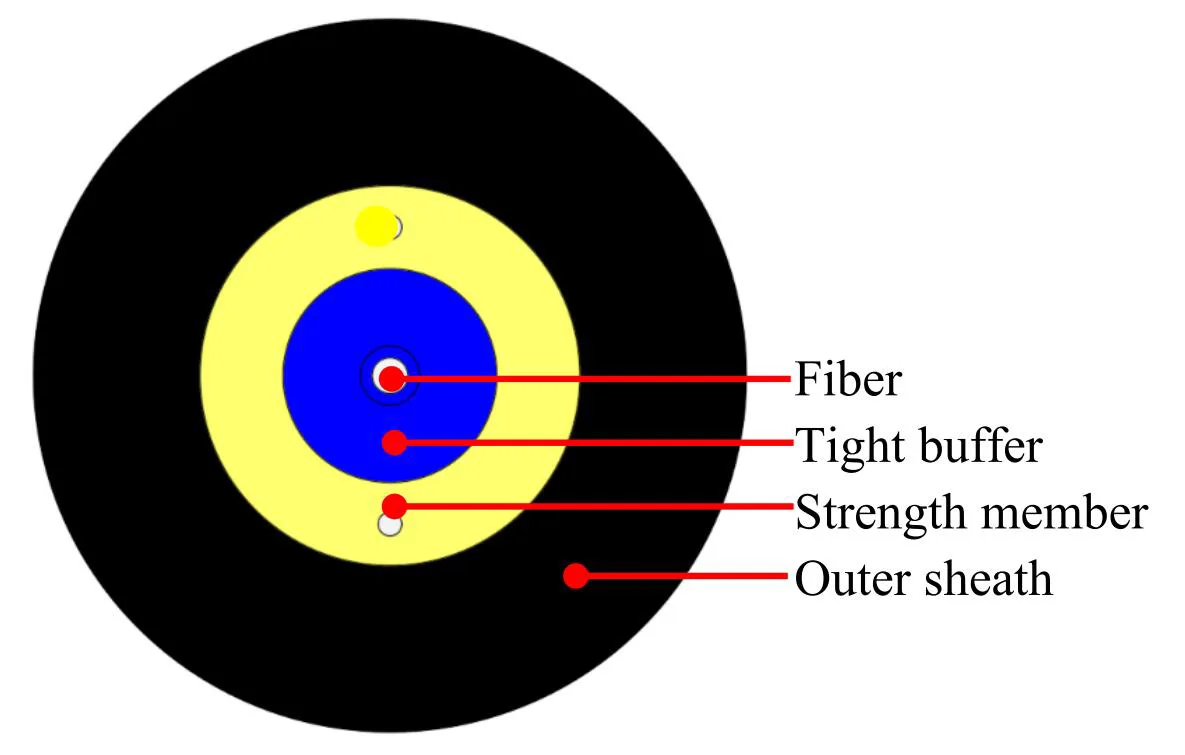

Kablo Yapımı:

Öğeler	Spesifikasyonlar
Sıkı tampon fiber	Fiber sayısı	1
	Fiber tipi	G.657A1
	Fiber rengi	Mavi
	Malzeme	Lszh
	Çap	Φ0.9 ± 0.05mm
	Sıkı tampon rengi	Mavi
Güç üyesi	Malzeme	Aramid iplik
Dış kılıf	Malzeme	Lszh
	Çap	Φ3.0 ± 0.2 mm
	Dış kılıf rengi	Siyah
Mürekkep işareti	Renk	Beyaz

Fiber karakteristiği:

Kablo fiberinin (bitmiş kablonun fiberi) tüm özellikleri, en azından ITU-T tavsiyesine göre G.657A1 olacak ve aşağıdaki gibi olacaktır.

Öğe	Spesifikasyon
Fiber tipi	Tek mod
Fiber malzeme	Doped silika
Zayıflama katsayısı @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 db/km ≤ 0.23 db/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324 nm
Sıfır dispersion eğimi	≤ 0.092 PS/(NM².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Kromatik dispersiyon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mod alanı çapı @ 1310 nm	8.8 ± 0.4um
Çekirdek / kaplı eşmerkezlilik hatası	≤ 0.5
Kaplama çapı	125.0 ± 0.7
Dairesel olmayanlık kaplama	≤% 5
Birincil kaplama çapı	242 ± 7 bir
Konsantriklik Birincil Kaplama / Kaplama	≤10 um
Kaplama dairesellik	≤0,7
Kablo bükme kaybı ile zayıflama 1 Turn 1 Radius 10mm 10 tur 1 yarıçap 15 mm	1550nm ≤Δ0.75db/km 1625nm ≤Δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
