3mm Yuvarlak Kablo SC/APC-SC/UPC Bağlantı Kabloları

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Talep Gönder

Ürün Açıklaması

Orientalfiber 3mm Yuvarlak Kablo SC/APC-SC/UPC Bağlantı Kabloları, hem bükülme direnci hem de düşük sinyal zayıflaması gerektiren uygulamaları destekleyen G657A1 tek modlu fiber kullanılarak üretilmiştir. 3,0 mm dış çapı ve LSZH ceketi ile kablo, güvenliğin ve kablo yönetiminin önemli olduğu iç mekan ortamları için uygundur.

Çinli bir üretici ve tedarikçi olarak Orientalfiber, her bağlantı kablosunun teslimattan önce fabrikada sonlandırılmasını ve test edilmesini sağlar. SC/APC ve SC/UPC konnektörlerinin kombinasyonu, farklı ağ arayüzleri arasında esnek dağıtıma olanak tanıyarak kurulum sırasında uyumluluk sorunlarını azaltır.

Uygulama Senaryoları

Veri merkezi kablolama sistemleri ve raftan rafa bağlantılar
FTTH (Eve Kadar Fiber) kurulumları
Ethernet ve geniş bant ağ iletimi
Omurga, yatay ve yükseltici kablolama
Video, veri ve ses sinyali iletim sistemleri
Optik test ve ölçüm ekipmanı bağlantıları

Temel Özellikler

Kararlı Konektör Performansı

SC/APC ve SC/UPC konnektörleri düşük geri yansımayı ve kararlı sinyal iletimini sağlar
Seramik halkalar doğru fiber hizalaması sağlar
Tutarlı performansla tekrarlanan bağlantıları destekler

Kontrollü Optik Performans

Ekleme kaybı ≤0,30 dB'de kontrol edilir
Dönüş kaybı ≥55 dB (APC) ve ≥50 dB (UPC)
1310nm ve 1550nm iletim pencereleri için optimize edilmiştir

Esnek ve Dayanıklı Kablo Tasarımı

Daha kolay yönlendirme ve taşıma için 3 mm'lik yuvarlak kablo yapısı
G657A1 fiber daha sıkı bükülme koşullarını destekler
Pratik kurulum senaryoları için minimum bükülme yarıçapı ≥20mm

Güvenlik ve Uyumluluk

İç mekan güvenlik gereksinimleri için LSZH (Düşük Duman Sıfır Halojen) ceket
ROHS uyumlu malzemeler
Çalışma sıcaklığı aralığı -25°C ile +65°C arası

Teknik Özellikler:

İnşaatlar	Birim	Açıklamalar
Fiber Modu		Tek mod: ITU-T G657A1
Elyaf Sayısı		Simpleks
Dalgaboyu	nm	1310/1550
Ekleme Kaybı	dB	≤0,30
İade Kaybı	dB	≥55(APC) ≥50(UPC)
Sıkı Tampon Fiber Çapı	hım	900
Sıkı Tamponlu Fiber Rengi		Beyaz
Kablo Kılıfı Rengi		Sarı
Kablo Kılıfı Malzemesi		LSZH
Kablo Çapı	mm	Φ3,0 ±0,20
Uzunluk	m	3,0 +0,1/-0
Bağlayıcı türü		SC/APC (Yeşil) SC/UPC (Mavi)
Uç yüzey cilası		APC ve UPC
Yüksük Malzemesi		Seramik
Bağlantı Tekrarlanabilirliği		> 800 kez
Minimum Bükülme yarıçapı	mm	≥20
Fiber/kablo tutma buluşması	N	5N/s 120s süre ile 50N±2N
Çalışma Sıcaklığı	℃	-25°C ~ +65°C
Depolama Sıcaklığı	℃	-25°C ~ +65°C

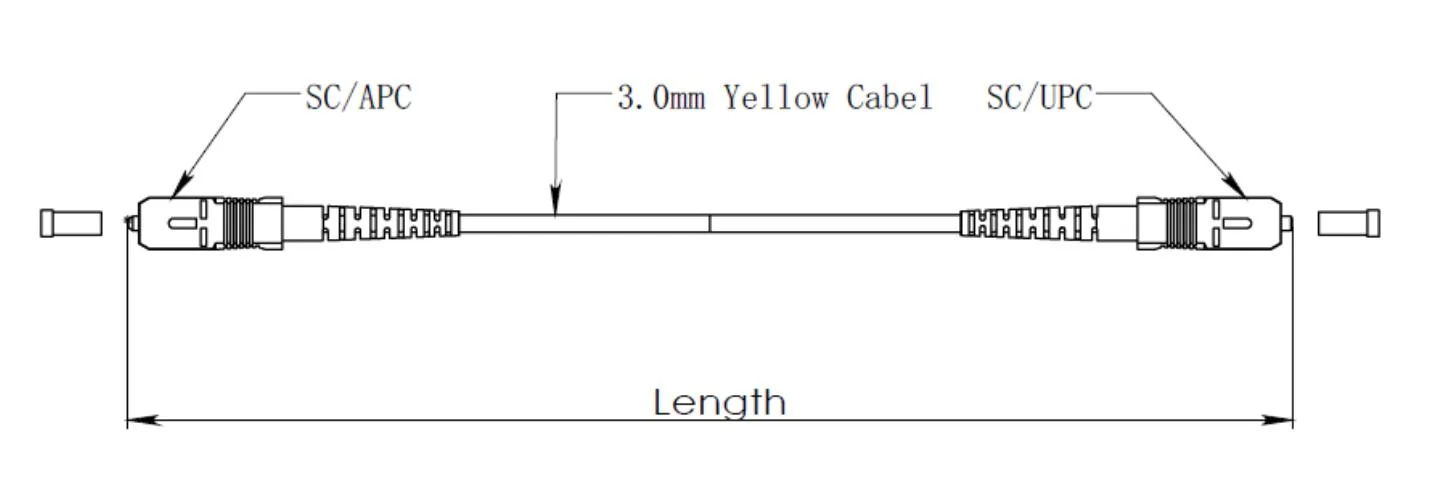

Boyutlu çizim:

3mm Round Cable SC/APC- SC/UPC Patch Cords

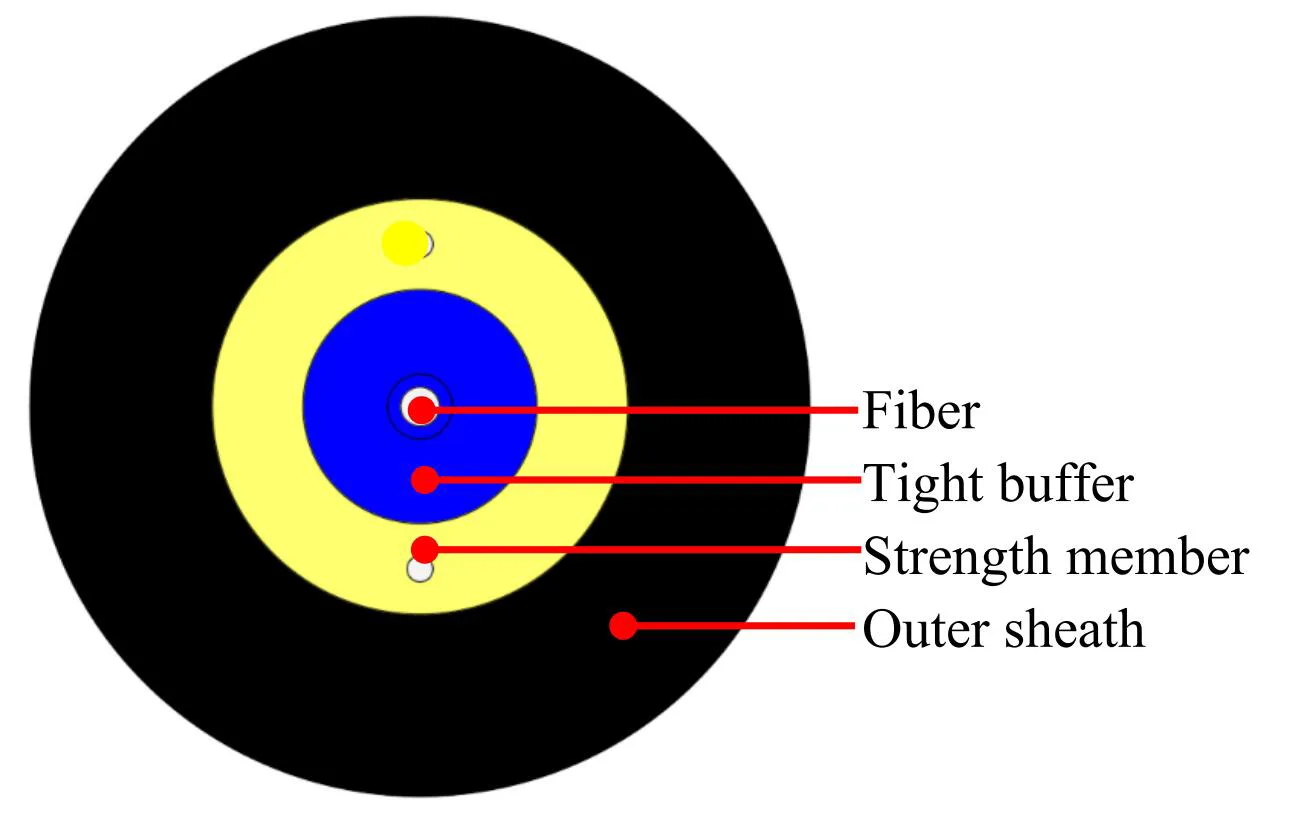

Kablo Yapısı:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Öğeler		Özellikler
Sıkı tampon lifi	Lif sayısı	1
	Elyaf türü	G.657A1
	Elyaf Rengi	Mavi
	Malzeme	LSZH
	Çap	Φ0,9 ± 0,05 mm
	Sıkı tampon rengi	Beyaz
Güç elemanı	Malzeme	Polyester iplik
Dış kılıf	Malzeme	LSZH
	Çap	Φ3,0 ± 0,2 mm
	Dış kılıf rengi	Sarı
Mürekkep işareti	Renk	Siyah

Elyaf Özelliği:

Kablo fiberinin (bitmiş kablo fiberi) tüm özellikleri en azından ITU-T Tavsiyesi G.657A1'e uygun olacak ve aşağıdaki gibi olacaktır.

Öğe	Şartname
Elyaf türü	Tek mod
Elyaf malzemesi	Katkılı silika
Zayıflama katsayısı @ 1310nm @ 1383nm @ 1460nm @ 1550 nm'de @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324nm
Sıfır dağılım eğimi	≤ 0,092 ps/(nm)².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatik dağılım @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550 nm'de @ 1625 nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 ps/(nm.km)
Mod alanı çapı @ 1310 nm	8,8±0,4um
Çekirdek / Kaplı eşmerkezlilik hatası	≤ 0,5 um
Kaplama çapı	125,0 ± 0,7 µm
Kaplamanın dairesel olmaması	≤%5
Birincil kaplama çapı	242 ± 7 um
Eşmerkezlilik Birincil Kaplama / Kaplama	≤10 mikron
Kaplamanın dairesel olmaması	≤%0,7
Kablo Bükme Kaybı ile Zayıflama 1 dönüş 1 yarıçap 10 mm 10 dönüş 1 yarıçap 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km

Üretim ve Kalite Kontrol

Her Orientalfiber 3mm Yuvarlak Kablo SC/APC-SC/UPC Bağlantı Kabloları, ekleme kaybı ve geri dönüş kaybı doğrulaması da dahil olmak üzere %100 fabrika testine tabi tutulur. Yapılandırılmış üretim süreçlerine sahip bir Çin fabrikası olan Orientalfiber, büyük ölçekli tedarik ve mühendislik projeleri için önemli olan partiler arasında tutarlı kaliteyi korumaya odaklanıyor.

Orientalfiber Üretim Gücü Hakkında

Jiangsu Xuben Photoelectric Technology Co., Ltd, iç mekan fiber optik kabloları, dış mekan kablolarını, ODN optik bileşenlerini ve optik ağ ekipmanlarını kapsayan dört fabrikaya sahip bir grup şirketidir. Toplam üretim alanı 15.000 metrekareye ulaşıyor ve yıllık üretim değeri 20 milyon USD.

Şirket, telekomünikasyon operatörleri, yayın sistemleri ve endüstriyel iletişim projeleri için eksiksiz fiber optik ağ çözümleri sunmaktadır. Ürünler, güç sistemlerinde, demiryolu taşımacılığında, otoyollarda ve büyük ölçekli altyapı ağlarında yaygın olarak kullanılmaktadır.

ISO9001 kalite yönetim sistemi ve ISO45001 iş sağlığı ve güvenliği sertifikasına sahip şirket, standart üretim ve kalite kontrol süreçlerini sürdürmektedir. Orientalfiber 3mm Yuvarlak Kablo SC/APC-SC/UPC Bağlantı Kabloları, çeşitli orta ve büyük mühendislik projelerini destekleyecek şekilde hem yerel hem de uluslararası pazarlara tedarik edilmektedir.

SSS

SC/APC ve SC/UPC konnektörleri arasındaki fark nedir?

SC/APC konnektörleri, geri yansımayı azaltan açılı bir uç yüze (tipik olarak 8 derece) sahiptir ve bu da onları yüksek hassasiyetli optik sistemler için uygun kılar. SC/UPC konektörleri düz cilalı bir yüzeye sahiptir ve genel ağ bağlantılarında yaygın olarak kullanılır.

Kablo uzunluğu özelleştirilebilir mi?

Evet, Orientalfiber 3mm Yuvarlak Kablo SC/APC-SC/UPC Bağlantı Kabloları, farklı kurulum gereksinimlerine uyacak şekilde özelleştirilmiş uzunlukları destekler.

Bu yama kablosu iç ortamlar için uygun mu?

Evet, LSZH ceket malzemesi onu özellikle yangın güvenliği ve düşük duman emisyonunun gerekli olduğu ortamlarda iç mekan kullanımına uygun hale getirir.

Konektör kaç kez yeniden kullanılabilir?

Konektör, normal kullanım koşulları altında 800'den fazla birleştirme döngüsünü destekleyerek istikrarlı optik performansı korur.
