Düz Fiber Şerit Fiber Optik Kablo

Hızla gelişen yüksek yoğunluklu veri iletimi ortamında, Orientalfiber tedarikçisinin Düz Fiber Şeritli Fiber Optik Kablosu, modern ağ mimarisi için kritik bir çözüm olarak duruyor. Jiangsu Xuben Photoelectric Technology Co., Ltd tarafından üretilen bu kablo, sıkışık kanallarda ve veri merkezlerinde alan verimliliğini en üst düzeye çıkarmak için tasarlanmıştır. Hassas bir şekilde hizalanmış şerit yapısını kullanarak, kompakt bir profil içerisinde yüksek fiber sayılarına olanak tanıyarak telekomünikasyon operatörlerinin ve endüstriyel kuruluşların, fiziksel altyapıyı genişletmeden bant genişliklerini ölçeklendirmelerini sağlar.

Talep Gönder

Ürün Açıklaması

Ürün Tanımı ve Teknik Genel Bakış

Düz Fiber Şerit Fiber Optik Kablo, birden fazla bireysel fiberin düz, düzenli bir sıra halinde birbirine bağlandığı yüksek yoğunluklu bir optik iletim ortamıdır. Bu şerit göbeği, kurulum ve uzun süreli çalışma için gerekli gerilme mukavemetini sağlamak üzere kuvvetle güçlendirilmiş bir ünite görevi gören birinci sınıf aramid iplik tabakasıyla korunmaktadır. Çeşitli güvenlik ve çevre gereksinimlerini karşılamak için kablo, Polivinil Klorür (PVC) veya Düşük Dumanlı Sıfır Halojen (LSZH) malzemeden yapılmış sağlam bir dış kılıfla kaplanmıştır.

Temel Özellikler ve Temel Avantajlar

Yüksek Entegre Şerit Tasarımı: Düz geometri, fiberleri gruplar halinde düzenleyerek geleneksel gevşek tüp konfigürasyonlarına kıyasla önemli ölçüde daha küçük kablo çapına olanak tanır.

Aramid Takviyesi: Yüksek modüllü aramid ipliğin dahil edilmesi, Düz Fiber Şerit Fiber Optik Kabloya, cam çekirdeklere zarar vermeden dikey ve yatay çekmeler için gereken gücü sağlar.

Çevresel Dayanıklılık: Dış ceket, çeşitli iç ve korumalı dış ortamlarda istikrarlı performans sağlayacak şekilde korozyona, suya ve UV ışınlarına dayanıklı olacak şekilde formüle edilmiştir.

Güvenlik Uyumluluğu: LSZH kılıf seçenekleriyle kablo, uluslararası alev geciktirici standartları (IEC 60332-1 veya IEC 60332-3C) karşılar ve bu da onu yüksek doluluklu binalar ve geçiş sistemleri için uygun hale getirir.

Teknik Özellikler

Fiber Tipi: Tek modlu (G.652D, G.657A) ve Çok modlu (OM1 - OM4) fiberlerle uyumludur.

Takviye Birimi: Çok Telli Aramid İplik.

Dış Kılıf Malzemeleri: PVC (UL OFNR/OFNP gerekliliklerini karşılayan) veya LSZH (Düşük Dumanlı, Halojensiz).

Mekanik Standartlar: YD/T 1258.5, ICEA-596, GR-409 ve IEC 60794-2-30 ile tamamen uyumludur.

Sıcaklık Aralığı: Standart telekomünikasyon ortam sıcaklıklarında güvenilir çalışma için tasarlanmıştır.

Çeşitli Uygulama Alanları

Düz Fiber Şeritli Fiber Optik Kablonun çok yönlülüğü, onu birçok endüstri için tercih edilen seçenek haline getiriyor:

Veri Merkezleri: MPO/MTP sonlandırma teknolojisini kullanarak yüksek yoğunluklu sunucu raflarını birbirine bağlamak için idealdir.

İç Mekan Dağıtım: Ticari ofis binalarında ve merkezi santrallerde omurga kablolama için kullanılır.

İletişim Ekipmanı: Hassas cihazlar ve ağ donanımı arasında birincil ara bağlantı görevi görür.

Endüstriyel Sistemler: Elektrik şebekeleri, demiryolu transit izleme ve otoyol iletişim sistemleri için güvenilir veri bağlantıları sağlar.

Üretim Gücü: Jiangsu Xuben Fotoelektrik Technology Co., Ltd

Düz Fiber Şerit Fiber Optik Kablonun kalitesi, Jiangsu Xuben Photoelectric Technology Co., Ltd.'nin endüstriyel ölçeği ve teknik uzmanlığı ile desteklenmektedir.

Altyapı: Grup, toplam 15.000 metrekarelik alanda dört özel fabrika işletmektedir.

Üretim Değeri: Yıllık üretim değeri 20 milyon ABD doları olan şirket, büyük ölçekli küresel mühendislik projelerine tedarik sağlama kapasitesini sürdürmektedir.

Kalite Yönetimi: Tesis, her metre kablonun en yüksek işçilik ruhuna uygun olmasını sağlayan ISO9001 ve ISO45001 sertifikalarını kazanmıştır.

Küresel İtibar: Orientalfiber ürünleri, dünya çapındaki telekom operatörleri ve endüstri liderleri tarafından kullanılmakta olup, rafine üretimleri ve profesyonel tutarlılıkları ile tanınmaktadır.

Standart Alternatiflere Göre Avantajları

Geleneksel elyaf tasarımlarıyla karşılaştırıldığında Orientalfiber şerit çözümü şunları sunar:

Kütle Ekleme Verimliliği: Teknisyenler aynı anda 12 fiberi birleştirerek kurulum maliyetlerini büyük ölçüde azaltabilir.

Daha İyi Hava Akışı: Düz Fiber Şerit Fiber Optik Kablonun kompakt, düz profili, kablo tepsilerinde ve sunucu kabinlerinde daha iyi havalandırma sağlar.

Güvenilir Koruma: Bütçe alternatiflerinin aksine, yüksek kaliteli aramid kullanımımız, kablonun dikey yükseltici uygulamalarda zamanla sarkmamasını veya esnememesini sağlar.

Özellikler

Yüksek entegre fiber şerit tasarımı

Aramid takviye elemanı kabloya mükemmel çekme mukavemeti kazandırır

Dış malzeme korozyona dayanıklı, su geçirmez, UV ışınlarına dayanıklı, alev geciktirici ve çevre dostudur.

Uygulamalar

İç mekan kablo dağıtımı

Aletler ve iletişim ekipmanları arasındaki ara bağlantı

Patchcord ve helezon

Standartlar

YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 vb. Standartlara uygundur ve PVC kablo, OFNR ve OFNP UL onayının gerekliliklerini karşılar: Farklı LSZH ceketi, IEC 60332-1 veya IEC 60332-3C sertifikasını karşılar.

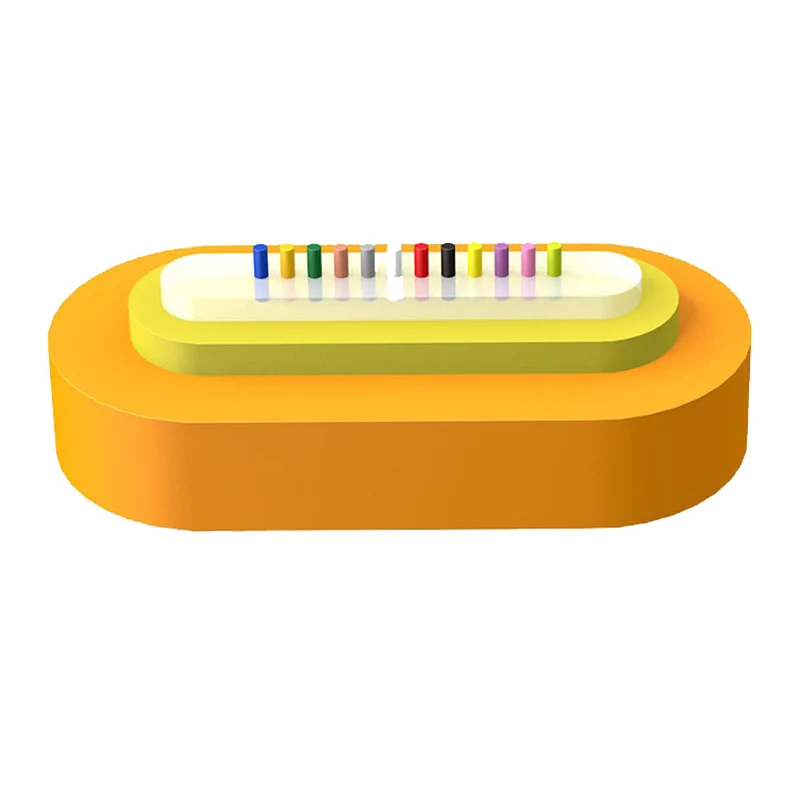

Yapı Çizimi

1. Lif

2. Fiber Şerit

3. Aramid İplik

4. Ceket

Flat Fiber Ribbon Fiber Optic Cable

Teknik Parametreler

Kablo Modeli	Elyaf Sayısı	Kablo Ağırlığı (Ref) (kg/km)	Çekme Dayanımı Uzun/Kısa Vade	Ezilme Direnci Uzun/Kısa Vade (N/100mm)	Bükme Yarıçapı Dinamik/Statik (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Fiber Şerit	4.7	6.6	80/150	300/1000	25D/12.5D
6	(4,2±0,4)*(2,5±0,2)	6 Fiber Şerit	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Fiber Şerit	5.9	8.0

Optik Özellikler

Elyaf Tipi	zayıflama				OFL	Etkili Mod Bant Genişliği	10 Gbit/s Ethernet Bağlantı Uzunluğu	Minimum Bükülme Yarıçapı
Durum	1310/1550 nm		850/1300 nm		850/1300 nm	850nm	850nm	/
Durum	Tipik Değer	Maksimum Değer	Tipik Değer	Maksimum Değer	850/1300 nm	850nm	850nm	/
Birim	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
