İç Mekan Şerit Fiber Optik Kablo

Orientalfiber, eksiksiz bir fiber optik ağ çözümü olarak yüksek kaliteli İç Mekan Şerit Fiber Optik Kablo sağlar. Bu kablo, yüksek entegrasyon, istikrarlı sinyal iletimi ve kolay kurulum özelliklerine sahip, iletim ortamı olarak fiber optik şeridi benimser. İç mekan dağıtım, ekipman ara bağlantısı ve iletişim sistemlerinde yaygın olarak kullanılır.

Talep Gönder

Ürün Açıklaması

Kapalı Şerit Fiber Optik Kablo, optik iletim ortamı olarak fiber optik şerit kullanır. Fiber optik şerit, yüksek modüllü malzemeden yapılmış gevşek bir tüpün içine yerleştirilir ve ardından bir aramid takviye tabakasıyla kaplanır. En dıştaki katman bir polivinil klorür (PVC) kılıfla ekstrüde edilir. Bu yapısal tasarım, iç ortamlarda güvenilir performans ve rahat çalışma sağlar.

Temel Özellikler

Yüksek entegre fiber şerit tasarımıFiber şerit yapısı, kompakt bir formda yüksek fiber yoğunluğunu mümkün kılarak yönetim ve kurulumu basitleştirir. Yüksek yoğunluklu kablolama senaryolarına uygun MT/MTP konnektörleriyle verimli bağlantıyı destekler.

Mükemmel çekme mukavemeti Aramid takviyesiyle donatılan kablo, yapım ve kullanım sırasında dış kuvvetlere dayanacak şekilde güçlü bir çekme direnci sağlayarak sinyal stabilitesini sağlar.
Dayanıklı dış malzeme Dış kılıf korozyona dayanıklı, su geçirmez, UV ışınlarına dayanıklı, alev geciktirici ve çevre dostudur. İç mekan güvenlik gereksinimlerini karşılar ve çeşitli çalışma ortamlarına uyum sağlar.
Kolay kurulum ve bakım Kablo esnektir ve iyi bükülme performansına sahiptir, kablo kanalları ve kablo kanalları gibi dar alanlarda yönlendirilmesi kolaydır. Hızlı inşaat ve bağlantıyı kolaylaştıran, yağlama gresi gerektirmez.

Teknik Özellikler

Parametre	Şartname
Elyaf Tipi	Tek modlu (G.652D/G.657A1) / Çoklu mod (50/125μm, 62,5/125μm)
Çekirdek Sayısı	4, 6, 8, 12, 24 çekirdek (özelleştirilebilir)
Kablo Yapısı	Gevşek tüpte şerit elyaf + aramid takviye + PVC kılıf
Dış Çap	Özelleştirilebilir (tipik olarak 3,0–6,0 mm)
zayıflama	1310 nm'de ≤0,36 dB/km; ≤0,22 dB/km, 1550nm'de (tek modlu)
Çekme Dayanımı	Kısa vadeli: ≥1500N; Uzun vadeli: ≥600N
Bükme Yarıçapı	Statik: ≥10× kablo çapı; Dinamik: ≥20× kablo çapı
Çalışma Sıcaklığı	-20°C ila +60°C
Kılıf Malzemesi	PVC (düşük dumanlı halojensiz isteğe bağlı)
Uyumluluk	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Uygulamalar

İç mekan kablo dağıtımı Veri merkezlerinde, ofis binalarında, alışveriş merkezlerinde ve konut topluluklarında yatay ve dikey kablolama için kullanılır ve ağ içinde verimli sinyal iletimi sağlar.
Aletler ve iletişim ekipmanı arasındaki ara bağlantı Sunucuları, anahtarları, yönlendiricileri ve diğer iletişim cihazlarını bağlamak için yama kablosu veya atlama kablosu görevi görerek istikrarlı ve yüksek hızlı veri iletimi sağlar.
Endüstriyel ve özel senaryolar Güvenilir performansla zorlu endüstriyel ortamlara uyum sağlayan, ön uç bağlantı ihtiyaçları için güç sistemleri, demiryolu taşımacılığı ve otoyol mühendisliğinde uygulanır.

Avantajları

Yüksek güvenilirlik Optimize edilmiş yapı ve yüksek kaliteli malzemeler, çeşitli projelerin katı gereksinimlerini karşılayarak istikrarlı sinyal iletimi ve uzun hizmet ömrü sağlar.
Uygun maliyetli Yüksek entegrasyon, kablo sayısını ve kurulum süresini azaltarak genel proje maliyetlerini azaltır. Özelleştirilebilir özellikler, farklı uygulamalar için özel çözümlere olanak tanır.
Kapsamlı kalite kontrolü Jiangsu Xuben Photoelectric Technology Co., Ltd. kesinlikle ISO9001 kalite yönetim standartlarını takip etmektedir. Her İç Mekan Şerit Fiber Optik Kablo, tutarlı performans ve güvenilirlik sağlamak için sıkı testlere tabi tutulur.

Özellikler

Yüksek entegre fiber şerit tasarımı

Aramid takviye elemanı kabloya mükemmel çekme mukavemeti kazandırır

Dış malzeme korozyona dayanıklı, su geçirmez, UV ışınlarına dayanıklı, alev geciktirici ve çevre dostudur.

Uygulamalar

İç mekan kablo dağıtımı

Aletler ve iletişim ekipmanları arasındaki ara bağlantı

Standartlar

YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 vb. Standartlara uygundur.

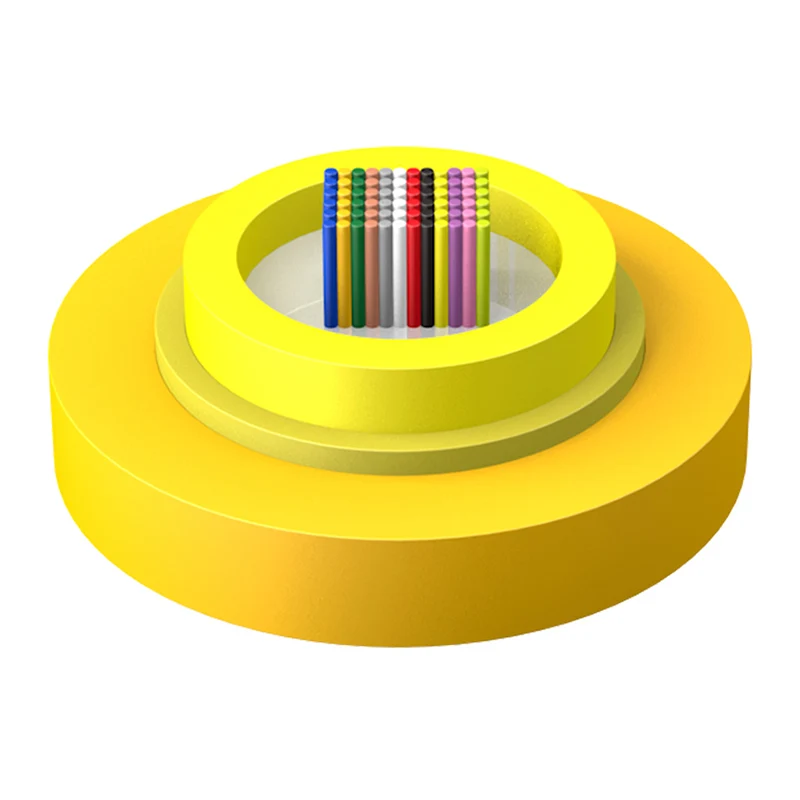

Yapı Çizimi

1. Fiber Şerit

2. Gevşek Boru

3. Aramid İplik

4. Dış Ceket

Indoor Ribbon Fiber Optic Cable

Teknik Parametreler

Kablo Modeli	Elyaf Sayısı	Kablo Ağırlığı (Ref) (kg/km)	Çekme Dayanımı Uzun/Kısa Vade	Ezilme Direnci Uzun/Kısa Vade (N/100mm)	Bükme Yarıçapı Dinamik/Statik (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12.5D

Optik Özellikler

Elyaf Tipi	zayıflama				OFL	Etkili Mod Bant Genişliği	10 Gbit/s Ethernet Bağlantı Uzunluğu	Minimum Bükülme Yarıçapı
Durum	1310/1550 nm		850/1300 nm		850/1300 nm	850nm	850nm	/
Durum	Tipik Değer	Maksimum Değer	Tipik Değer	Maksimum Değer	850/1300 nm	850nm	850nm	/
Birim	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
