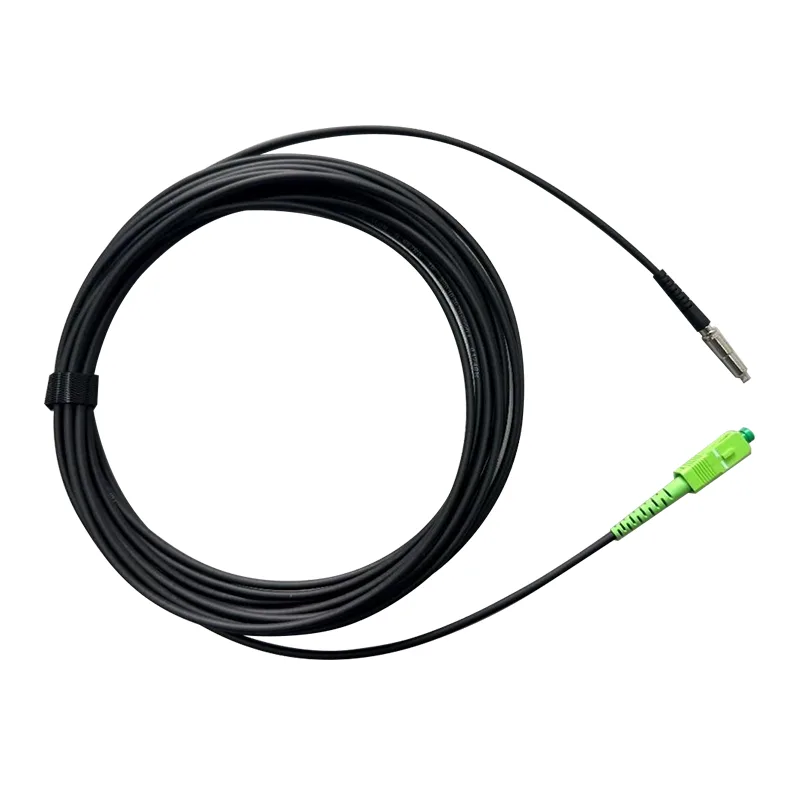

Mini SC/APC Bağlantı Kablosu

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Talep Gönder

Ürün Açıklaması

Mini SC/APC Bağlantı Kablosu, kompakt SC/APC konektörüne sahip bir optik fiber bağlantı kablosudur. Çok çeşitli optik ağlarda sinyal bütünlüğünü sağlayarak düşük ekleme kaybı ve yüksek geri dönüş kaybı sağlayacak şekilde tasarlanmıştır. Ürünümüz, modern FTTX/FTTH sistemlerinin ve pasif optik ağların (PON) taleplerini karşılamak için sıkı kalite kontrol altında üretilmektedir.

Anahtar Uygulamalar

FTTX / FTTH Sistemleri

Ethernet Ağları

CATV Bağlantıları

Optik Sinyal Dağıtımı

Pasif Optik Ağlar (PON)

Teknik Özellikler

Düşük ekleme kaybı, yüksek geri dönüş kaybı

Yüksek tekrarlanabilirlik ve değiştirilebilirlik

Ekleme, geri dönüş kaybı, uç yüz ve girişim açısından %100 test edilmiştir

Güçlü mekanik dayanıklılık

Telcordia GR-326-Core standartlarına uygundur

Duvar içinden kablolama için hızlı ve kolay kurulum

Yoğun kablolama ortamlarında istikrarlı performansı korur

Teknik Özellikler:

İnşaatlar	Birim	Açıklamalar
Elyaf Sayısı		Simpleks
Dalgaboyu	nm	1310/1550
Ekleme Kaybı	dB	≤0,30
İade Kaybı	dB	≥60 (APC)
Kablo Kılıfı Rengi		Siyah veya Özelleştirilebilir
Kablo Dış Çapı	mm	φ3,0±0,1
Fiber Modu		Tek mod: G657 B3
Kablo Kılıfı Malzemesi		TPU, UVesisn.
Kablo ağırlığı	kg/km	8,5 (yaklaşık)
İçerikleri yazdırma		Özelleştirilebilir
Uzunluk	m	80 veya Özelleştirilebilir (Tolerans: ±0,5m)
Bağlayıcı türü		Giriş:	Mini SC/APC Konektörü
		Çıkış:	SC/APC Konektörü
Çalışma Sıcaklığı	℃	-20°C ~ +60°C
Depolama Sıcaklığı	℃	-40°C ~ +85°C

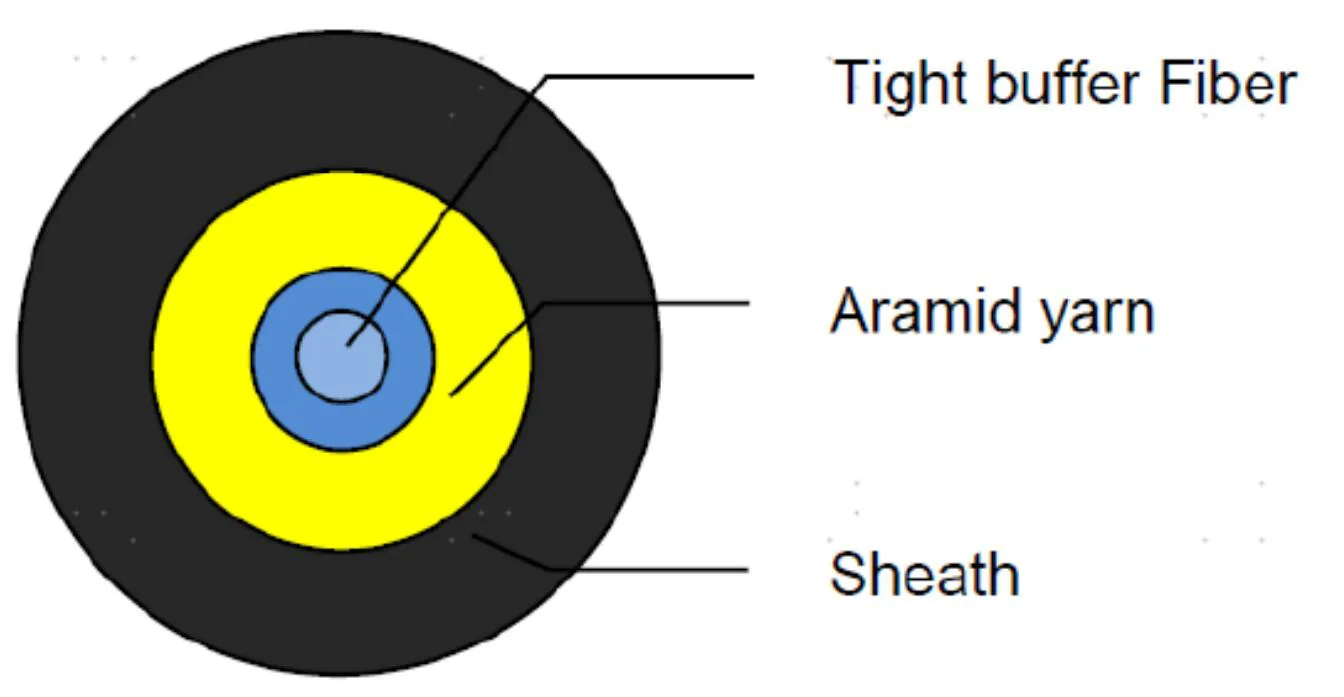

Kablo Yapısı:

Mini SC/APC Patch Cord

Öğeler		Açıklamalar
Optik fiber	Elyaf türü	ITU-T G.657B3 tek mod
	Çekirdek çapı(μm)	8-11μm
	Kaplama çapı (μm)	125,0±0,7μm
	Kaplama çapı (μm)	245±10μm(Renkliden Önce) 250±15μm(Renkli)
	Mod alanı çapı	8,6~8,8±0,4μm @1310nm 9,6~9,8±0,5μm @1550nm
	Çalışma dalga boyları	1260~1625nm
	Renk	Mavi
	Kablo zayıflaması	≤0,35dB/km λ= 1310 nm ≤0,25dB/km λ = 1550 nm ≤0,26dB/km λ = 1625 nm
	Lif sayısı	1
	Cam üreticisi
Sıkı tampon lifi	Çap	0,90±0,05 mm
	Renk	Mavi
	Malzeme	LSZH
Dış Ceket	Çap	3,0±0,1 mm
	Kalınlık	0,8±0,1 mm
	Renk	Siyah
	Malzeme	TPU, UV ışınlarına dayanıklı.
Güç elemanı	Malzeme	Aramid iplik
Açıklık	1	80m
Kurulum sarkması	/	%1
Maksimum rüzgar hızı	/	50 km/saat
Ağırlık	/	8,4 kg/km
Operasyon çekiş gerilimi	1	200N
Maksimum çekiş gerilimi	/	1000N
Kablo uygulaması	/	Dış mekan, Anten, kanal kurulumu Kendinden destekli

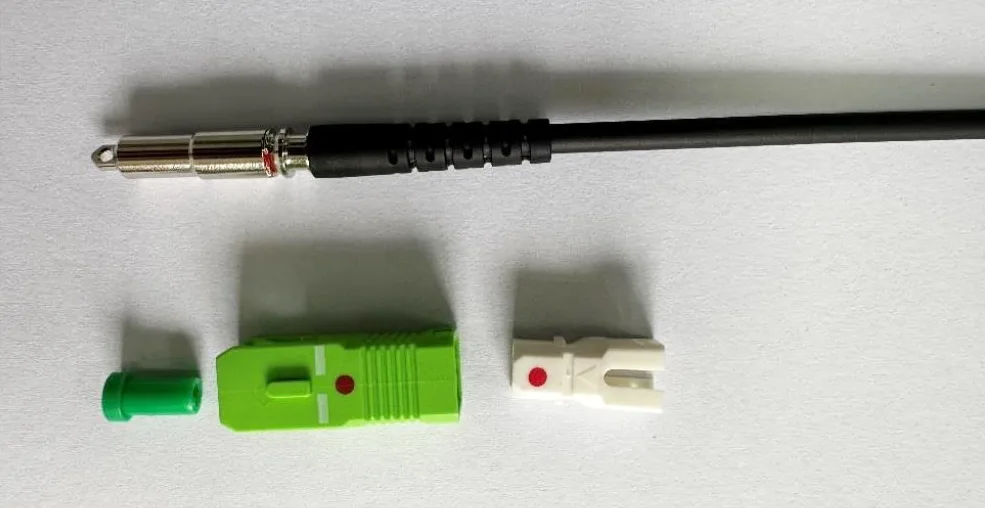

Ürün Şeması:

Mini SC/APC Patch Cord

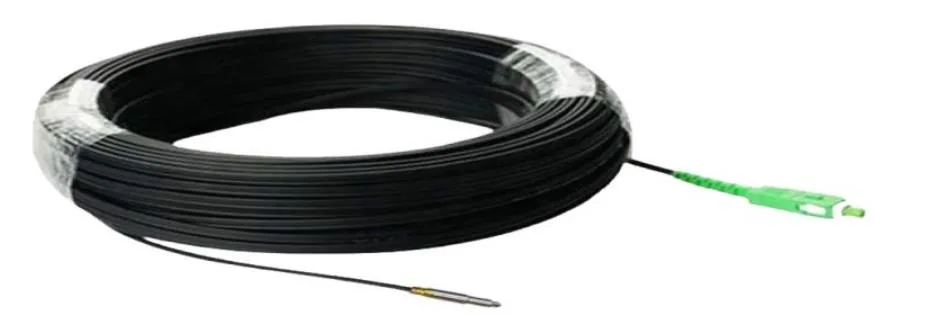

Paket:

Mini SC/APC Patch Cord

Teknik Avantajlar

Hassas Parlatma

Mini SC/APC konnektörlerimiz, minimum geri yansıma ve üstün optik performans için hassas açı cilalama işlemine tabi tutulur.

Dayanıklılık ve Güvenilirlik

Kablo kılıfı bükülmeye, çekme gerilimine ve çevresel aşınmaya karşı dayanıklı olacak şekilde tasarlanmıştır ve zorlu kurulumlarda uzun ömür sağlar.

Kolay Entegrasyon

Yama kablosu hızlı dağıtım ve yeniden yapılandırmayı destekler; servis sağlayıcılar, ağ entegratörleri ve kurumsal kurulumlar için idealdir.

Kalite Güvencesi

Her Orientalfiber Mini SC/APC Bağlantı Kablosu, fabrikadan çıkmadan önce ekleme kaybı, geri dönüş kaybı ve uç yüz muayenesi açısından %100 test edilerek tutarlı performansı garanti eder.
