Çok amaçlı dağılım fiber optik kablo (≥24f)

Çok amaçlı dağıtım fiber optik kablo (≥24F), çok çekirdekli alt birim (φ900μm sıkı tamponlu optik elyaf, aramid takviye elemanları), optik kablo alt birimleri, bir kablo çekirdeğinin bir katmanında ve bir polinil chlorid zirvesi oluşturulur ve bir polinil chlorür zirvesi, bir tabakaya bir tabakaya ve bir polikin-sho (pvk tabakası bir tabakada ve bir polikin-koro (alçak), bir tabakaya sahiptir. (LSZH, Low Smoke, Halojensiz, Alev Gerekçesi) Kılıf dışarıda ekstrüde edilir.

Talep Gönder

Ürün Açıklaması

Özellikler

Strikalı metalik olmayan kuvvetli üye yapısı, kablonun daha büyük gerilme mukavemetine dayanmasını sağlar

Sıkı tampon fiber, alev geciktirici bir performansa sahiptir

Kuvvet elemanı olarak kablo yaparak mükemmel gerilme mukavemetine sahiptir

Dış malzeme korozyona dayanıklı, su geçirmez, UV'ye dayanıklı, alev geciktirici ve çevre dostudur.

Başvuru

Amaç Kablo Dağıtım

Bir binada omurga dağıtım kablosu

Çok optik fiber patchord

Standartlar

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, vb. Standartlarını karşılamaktadır. Sıradan PVC ürünlerine ek olarak, UL OFNR ve OFNP sertifikalarını geçen ürünler de vardır. LSZH ürünleri IEC60332-1 veya IEC60332-3C'yi karşılamak için farklı malzemeler kullanır.

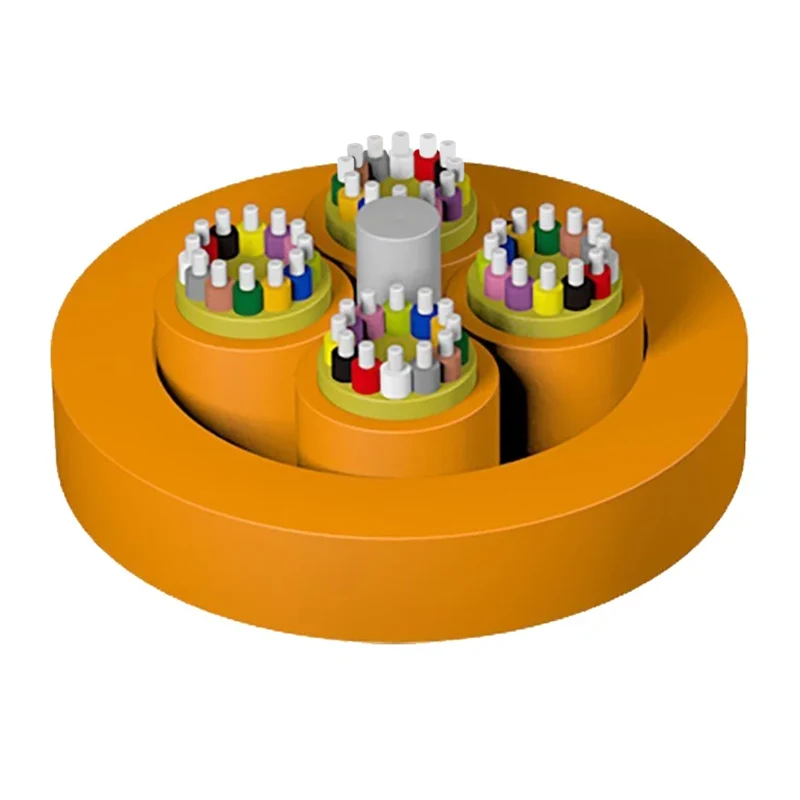

Yapı çizimi

1. Lif

2. Alt birim

3. Aramid ipliği

4 Merkezi güç üyesi

5. Ceket

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Teknik parametreler

Kablo modeli	Kablo Çapı (Ref) (mm)	Kablo Ağırlığı (Ref) (kg/km)		Gerilme mukavemeti Uzun/kısa vadeli (N)	Ezme direnci Uzun/kısa vadeli (N/100mm)	Bükme yarıçapı Dinamik/statik (mm)
Kablo modeli	Kablo Çapı (Ref) (mm)	Pvc ceket	Lszh ceket	Gerilme mukavemeti Uzun/kısa vadeli (N)	Ezme direnci Uzun/kısa vadeli (N/100mm)	Bükme yarıçapı Dinamik/statik (mm)
24	12.3 ± 0.5	117	124	200/660	300/1000	20d/10d
36	14.5 ± 0.5	171	180	200/660	300/1000	20d/10d
48	14.8 ± 0.5	161	170	400/1320	300/1000	20d/10d
72	17.5 ± 0.5	244	254	400/1320	300/1000	20d/10d
96	20.7 ± 0.5	351	366	400/1320	300/1000	20d/10d
144	24.8 ± 0.5	443	451	400/1320	300/1000	20d/10d

Optik özellikler

Fiber tipi	Zayıflama				OFL	Etkili mod bant genişliği	10 gbit/s ethernet bağlantı uzunluğu	Minimum viraj yarıçapı
Durum	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Tipik değer	Maksimum değer	Tipik değer	Maksimum değer		850/1300nm	850nm	850nm	/
Birim	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Taşıma/ Depolama/ Çalışma Sıcaklığı: -20 ℃ -+60 ℃, Kurulum Sıcaklığı: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
