Önceden Kontrollü Fiber Optik Kablo Dağıtım Kutusu GFS-004-002C

1. Genel1.1 Açıklama En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX ağı için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar.Üretim tipiSınıflandırmaGFS-004-002CÖnceden konektörlenm......

Talep Gönder

Ürün Açıklaması

1. Genel

1.1 Açıklama

En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX ağı için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar.

Üretim tipi	Sınıflandırma
GFS-004-002C	Önceden konektörlenmiş fiber optik kablo dağıtım kutusu

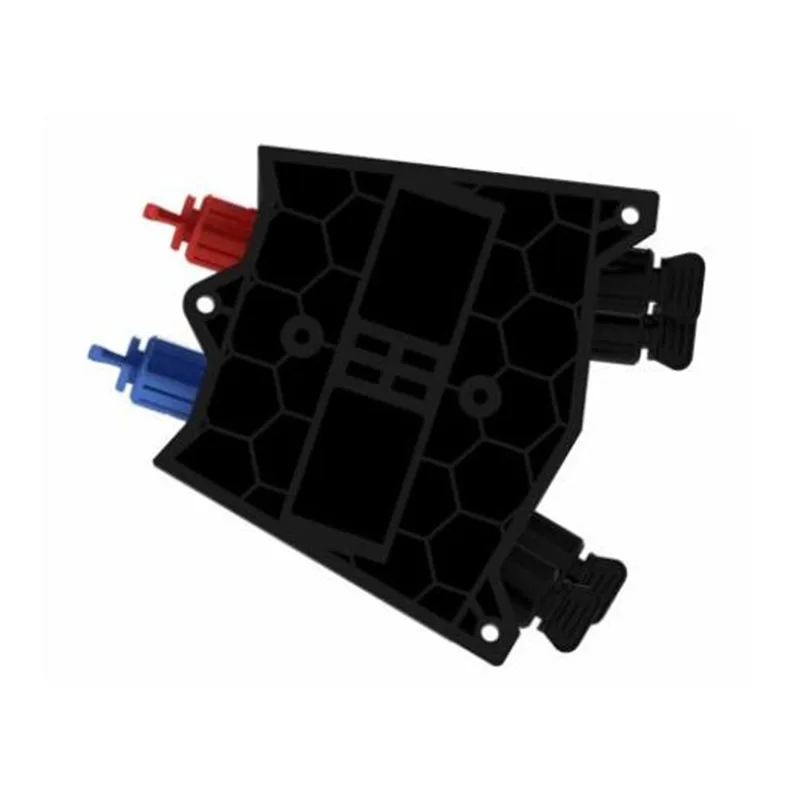

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

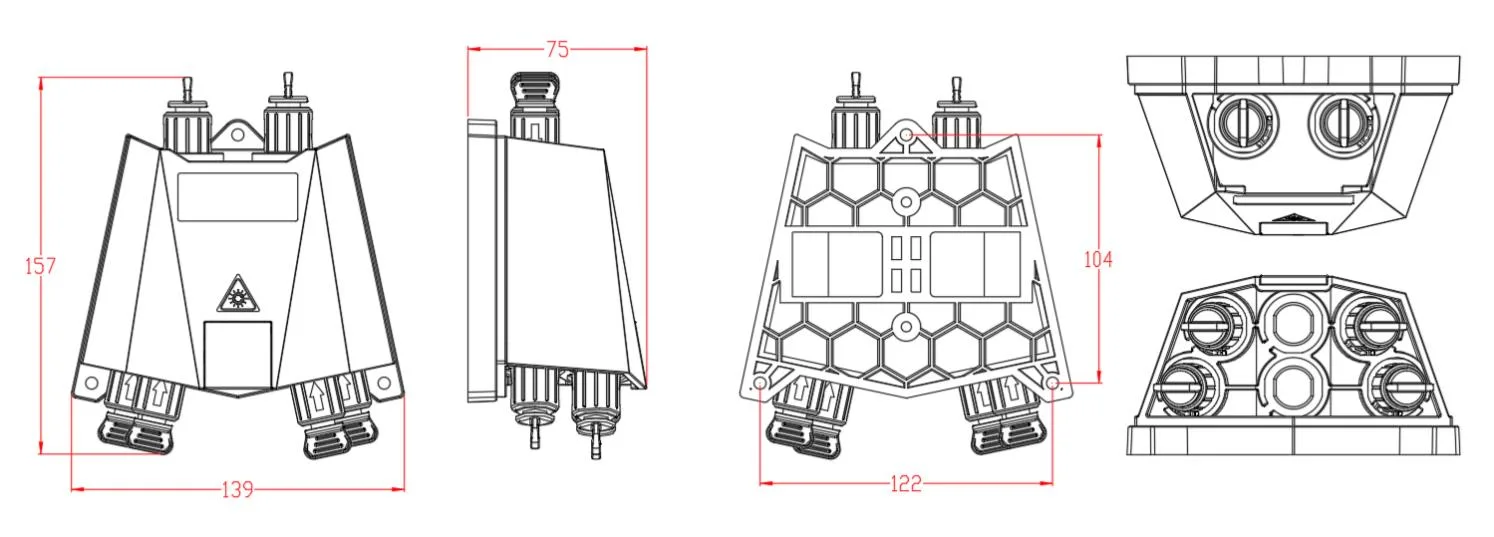

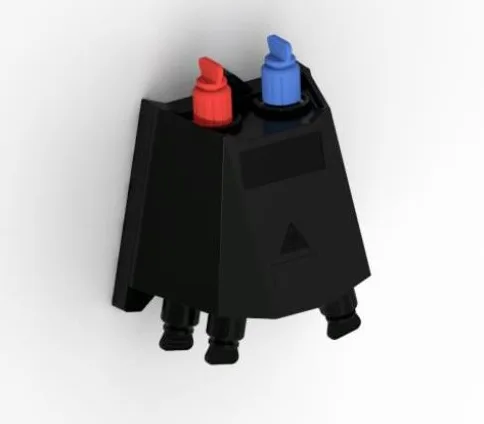

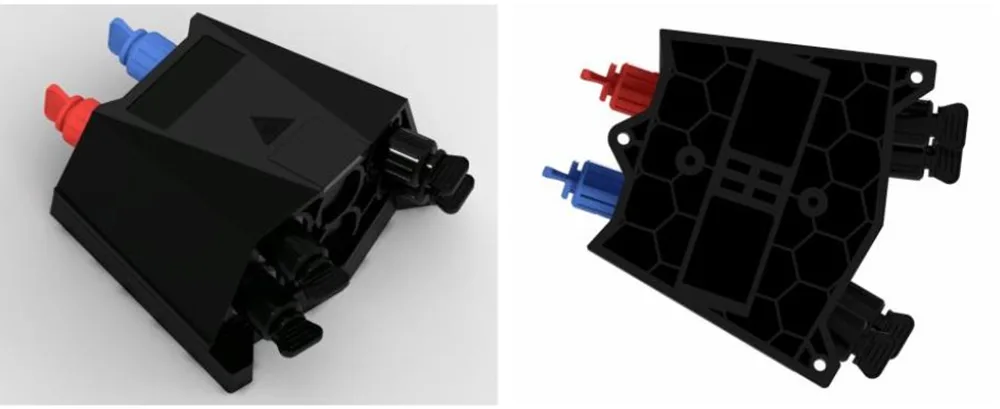

GFS-004-002C'nin görünümü

1.2 Standartlar Uyar

Sunulan üretim, standartlara göre aşağıdaki gibi tasarlanmış, üretilmiştir ve test edilmiştir:

That-t g.652	Tek modlu bir optik fiberin özellikleri
IEC 60794-1-1	Optik Fiber Kablolar Part 1-1: Genel Spesifikasyon Genel
IEC 60794-1-2	Optik Fiber Kablolar Part 1-2: Jenerik Spesifikasyon-Basik Optik Kablo Testi Prosedürü

1.3 Uygulama Ortamı

Öğe	Değer
Çalışma sıcaklığı	-40 ºC ～+65 ºC
Kurulum sıcaklığı	-5 ºC ～+40 ºC
Saklama sıcaklığı	-40ºC ～+65 ºC
Atmosfer basıncı	70 ～ 106kpa
Göreceli nem	≤93 ％ (+40 ℃)

2. Özellikler

1. Alt kabuk ve üst kapak, çıkarılamayan sıcak plaka kaynağı ile kaynaklanır.

2. Malzeme: PP+GF.

3. Nem kanıtı, su geçirmez, toz geçirmez, yaşlanma karşıtı.

4. IP68'e kadar koruma seviyesi.

5. İç kısım 1x2 FBT ayırıcı+ 1x4 PLC ayırıcı veya 1x4 PLC ayırıcı ile donatılmıştır.

6. Kurulum yöntemi: direğe monte, havaya monte, duvara monte.

3. Spesifikasyonlar

3.1 Mekanik Özellikler

Öğe	Spesifikasyonlar	Söz
Konut malzemesi	PP +GF
Metal Aksesuar Malzemesi	Yüksek kaliteli paslanmaz çelik
Dış Boyut (mm)	15713975mm
Renk	Siyah
Kurulum deliği konumu (mm)	122*104
Önceden bağlanmış adaptörlerin sayısı	10
Ayırtcı	1x2 FBT Splitter+ 1x4 PLC Splitter
IP sınıfı	IP68
Alevlendirme	UL94-HB	Varsayılan
Nötr Tuz Sprey Testi (NSS)	48h	Varsayılan

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

4. Yapılandırma

Ana optik parametreler

Ayırtcı	(DB)		RL (DB)	(DB)	Test yöntemi
Ayırtcı	Ayırtcı			Dağıtım kutusu	Test yöntemi
12 FBT (90/10) + 14 PLC ayırıcı, SCAPC konektörü ile	1*2 FBT (%90)	≤1	≥55	≤1.2	IL: IEC61300-3-4 Yöntem B RL: IEC61300-3-6 Yöntem 1
12 FBT (90/10) + 14 PLC ayırıcı, SCAPC konektörü ile	12 FBT (%10) +1 4 plc	≤18.60	≥55	≤18.80
12 FBT (80/20) + 14 PLC ayırıcı, SCAPC konektörü ile	1*2 FBT (%80)	≤1. 40	≥55	≤1.6
12 FBT (80/20) + 14 PLC ayırıcı, SCAPC konektörü ile	12 FBT (%20) +1 4 plc	≤15.5	≥55	≤15.7
12 FBT (70/30) + 14 PLC ayırıcı, SCAPC konektörü ile	1*2 FBT (%70)	≤2.1	≥55	≤2.5
12 FBT (70/30) + 14 PLC ayırıcı, SCAPC konektörü ile	12 FBT (%30) +1 4 plc	≤13.4	≥55	≤13.6
12 FBT (60/40) + 14 PLC ayırıcı, SCAPC konektörü ile	1*2 FBT (%60)	≤2.8	≥55	≤3
12 FBT (60/40) + 14 PLC ayırıcı, SCAPC konektörü ile	12 FBT (%40) +1 4 plc	≤12.3	≥55	≤12.5
12 FBT (50/50) + 14 PLC ayırıcı, SCAPC konektörü ile	1*2 FBT (%50)	≤3.7	≥55	≤3.9
12 FBT (50/50) + 14 PLC ayırıcı, SCAPC konektörü ile	12 FBT (%50) +1 4 plc	≤11.2	≥55	≤11.4
1* 4 PLC ayırıcı, SCAPC konektörü ile	1* 4 PLC	≤7.1	≥55dB	≤7.3

Yukarıdaki tabloda gösterilen optik parametreler varsayılan değerlerdir ve gereksinimlere göre özelleştirilebilir.

5. Ürün resmi

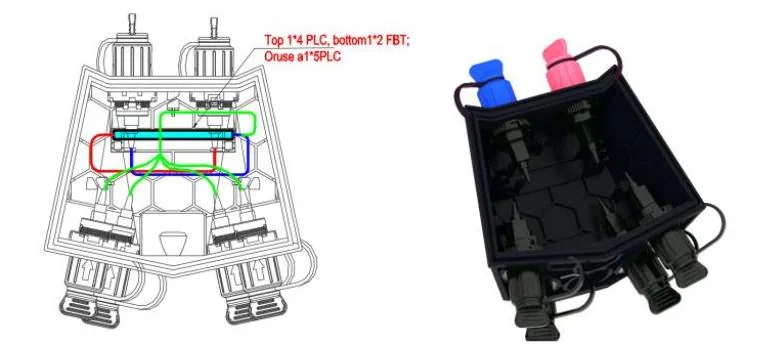

5.1 Ürün Kablosu Yolları:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

1 * 2 FBT + 1 * 4 PLC Ayrıştırıcı Kablo Yolları

5.2 Aksesuarlar

HAYIR.	Parça adı	Referans resmi	Birim	Miktar	Söz
1	Kullanıcılar	/	PC'ler	1	İÇİNDE
2	Ayrıştırıcı Test Raporu	/	PC'ler	1	İÇİNDE

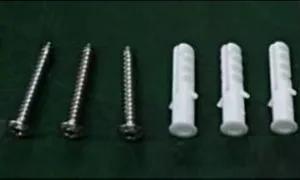

3	Duvara monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı

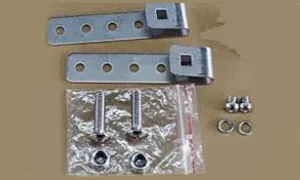

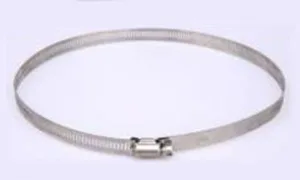

4	Direkle monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı
5	Havaya monte edilmiş set		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı

6. Çevresel özellikler

Bu ürün ROHS Çevre Koruma Direktifi ile uyumludur ve kurşun, kadmiyum, cıva, heksavalent krom, polikromine bifenil (PBB) ve polibromine difenil eter (PBDE) içeriği sınırını aşmaz.

7. Kurulum

7.1. Duvara monte kurulum

Duvara 3 delik açın boyuta göre, genişleme fişini φ7.5*40 yerleştirin, kutuyu deliklerle eşleştirecek şekilde yerleştirin ve sabitlemek için vidaları kullanın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

Duvara monte kurulum

7.2. Direğe monte kurulum

Çember halkasını arka plakanın yuvasından geçirin ve telekomünikasyon direğine sabitleyin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

Direkle monte edilmiş kurulum

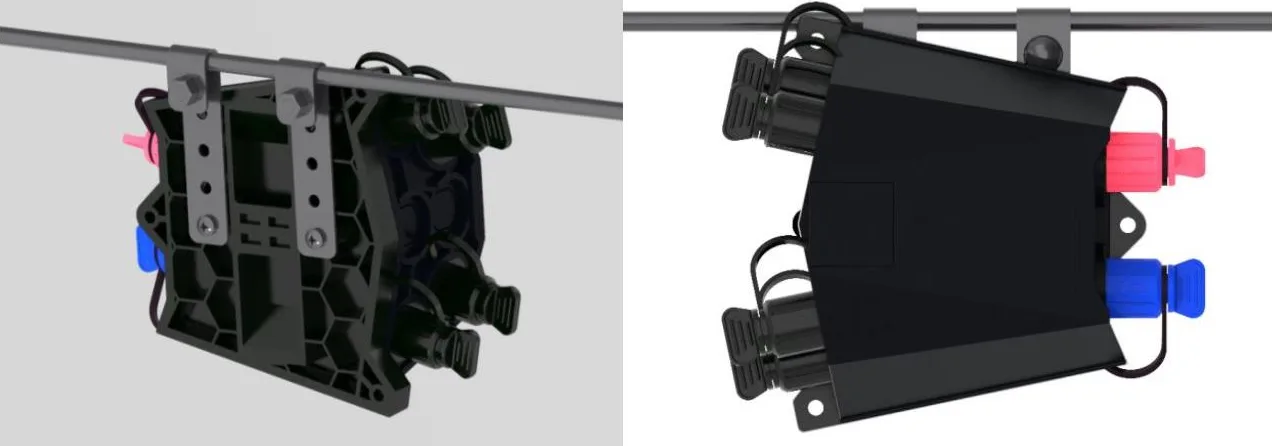

7.3. Havai yapı

Kurulumu kabloya asılı tepenin şasisine bağlayın ve sonra cıvatalı olarak kasanın düşmesini önleyin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

Havai yapı

8. Konektör çalışması

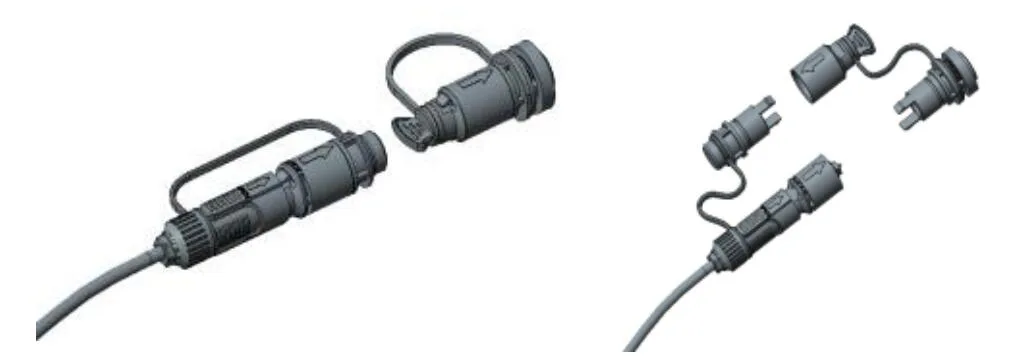

8.1 Önceden Bağlı Adaptör - A （E）

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

Fiber konektörün ok kısmı yukarıdadır, fiber konektörü sokete yerleştirin ve daha sonra ok parçasını saat yönünde döndürün.

8.2 Önceden Bağlı Adaptör - B （XL）

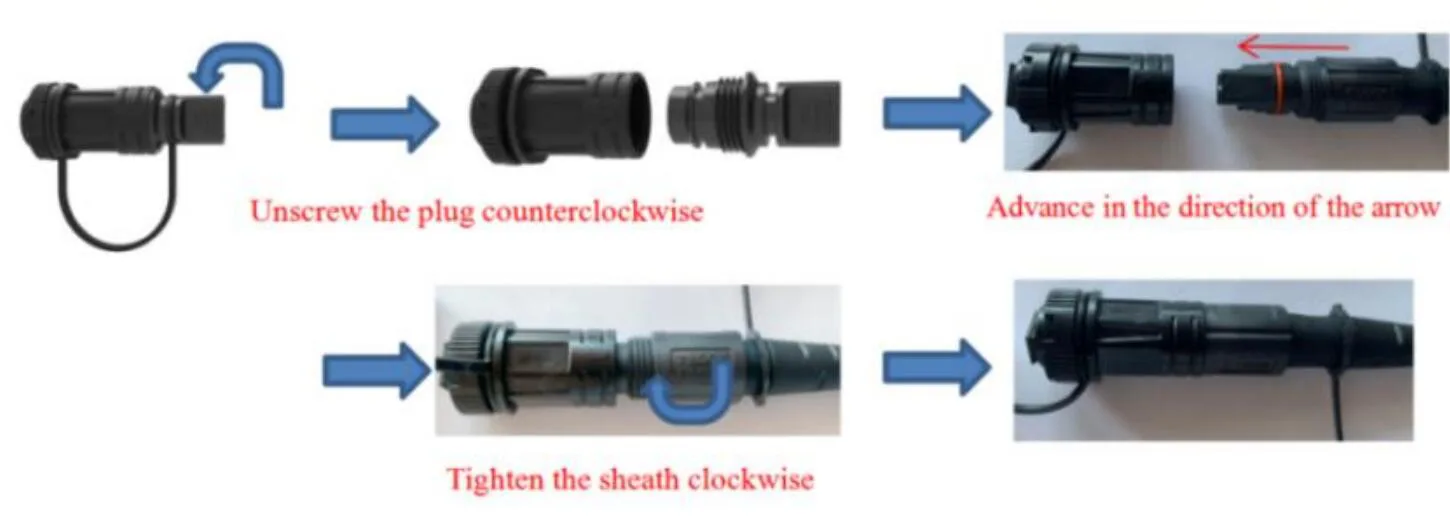

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıftaki saat yönünde vidalayın

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.3 Önceden Bağlı Adaptör - C

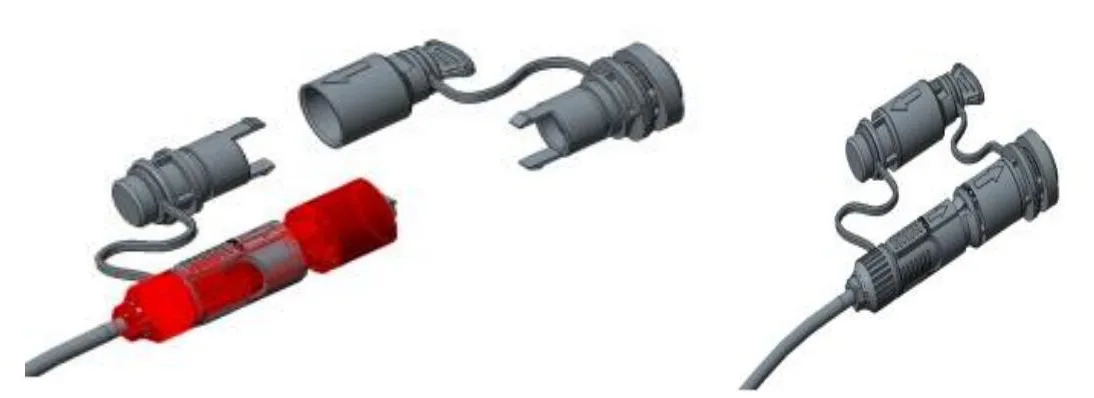

⚫ Toz kapağını çıkarmak için optik fiber önceden oluşturulmuş fişin üzerine kayar halkayı optik fiber önceden oluşturulmuş fişin üzerine itin; Adaptör üzerindeki toz kapağını ok yönünde çıkarmak için düğmeye basın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Önceden oluşturulmuş fişin gövdesini bağdaşana kadar adaptör tokası ile hizalayın. İki toz kapağını aynı şekilde bağlayın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Takılı prefabrik fiş, kayar halkayı tokayı serbest bırakmak için iter ve daha sonra ana gövdeyi ayırmak için geriye doğru çeker.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

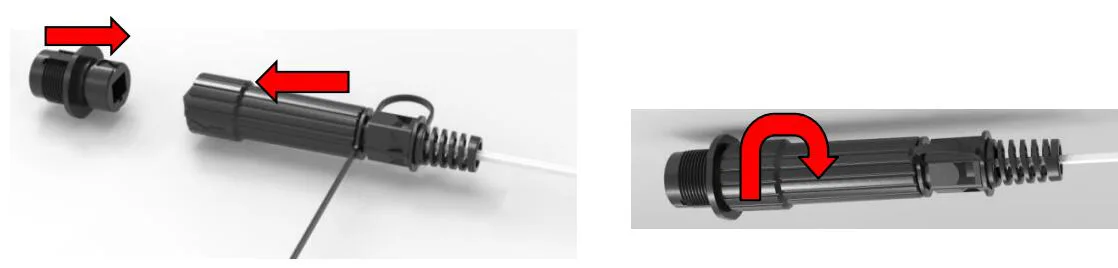

8.4 Önceden Bağlı Adaptör - D

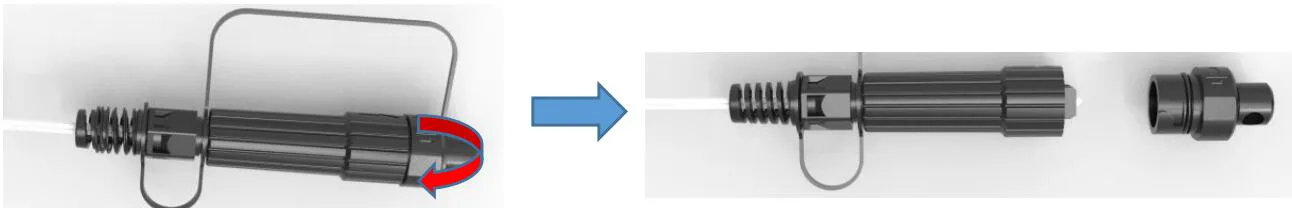

⚫ Ön bağlı fişi saat yönünde anti yönlendirin ve ön bağlı tapayı ve toz kapağını ok yönünde açın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

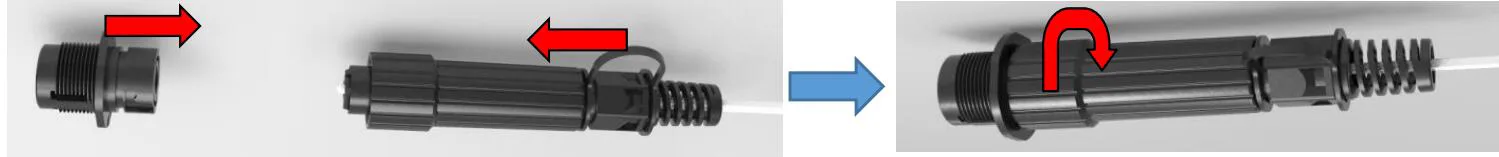

⚫ Ön bağlı fişi D ve ön bağlı adaptör D'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.5 Önceden Bağlı Adaptör - E (A)

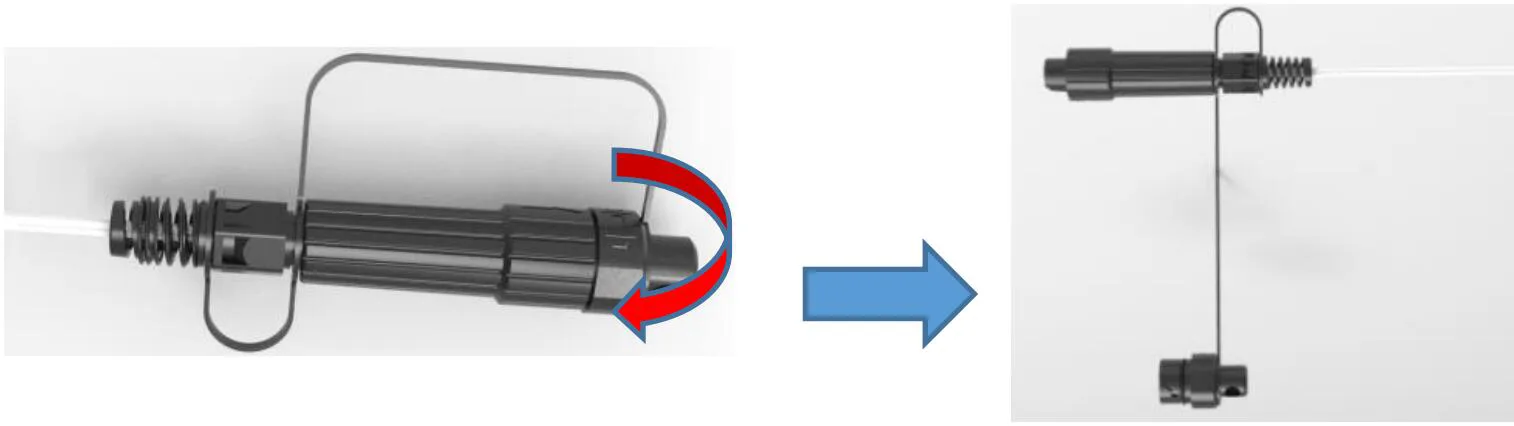

⚫ Ön bağlı fişi anti saat yönünde açın ve ön bağlı fişi ve toz kapağını ok yönünde açın

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Ön bağlı fişi E ve ön bağlı adaptör E'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.6 Ön bağlantılı adaptör -f (SC)

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıfın saat yönünde vidalayın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.7 Önceden Bağlı Adaptör - G

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

9. Paket

Öğe	Malzeme	Boyut (mm)	Miktar	Brüt ağırlık (kg)
Bağımsız ürün ambalajı	Karton	170x150x85	1	0.6
Dış ambalaj kartonu	Karton	360x320x465	20	13
Not: Damla kablo depolama tepsisi olmadan
