Önceden konektörlü fiber optik kablo dağıtım kutusu GFS-016-009C

1. Genel1.1 Açıklama En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar ağ.Üretim tipiSınıflandırmaGFS-016-009CÖnceden konektörlenmi......

Talep Gönder

Ürün Açıklaması

1. Genel

1.1 Açıklama

En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar ağ.

Üretim tipi	Sınıflandırma
GFS-016-009C	Önceden konektörlenmiş fiber optik kablo dağıtım kutusu

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

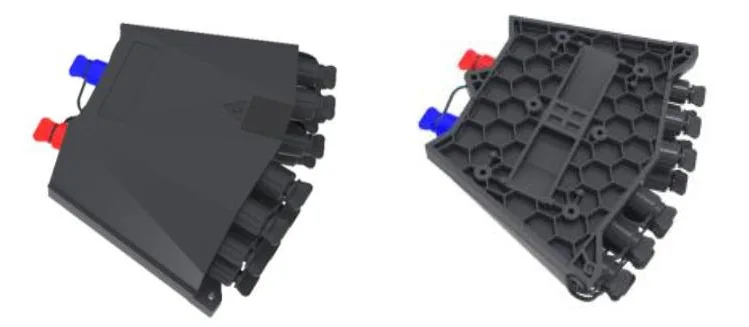

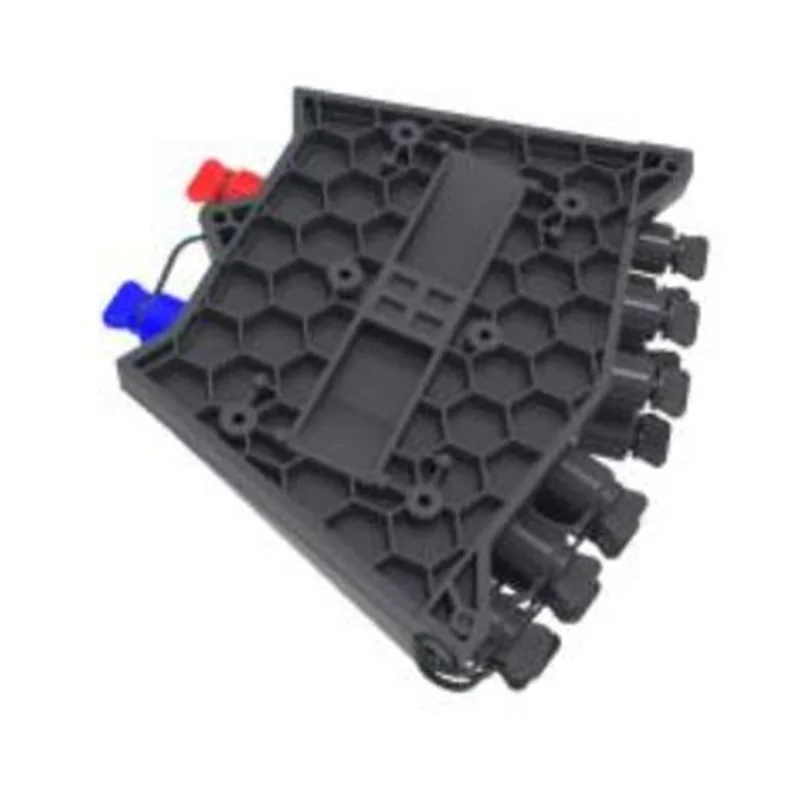

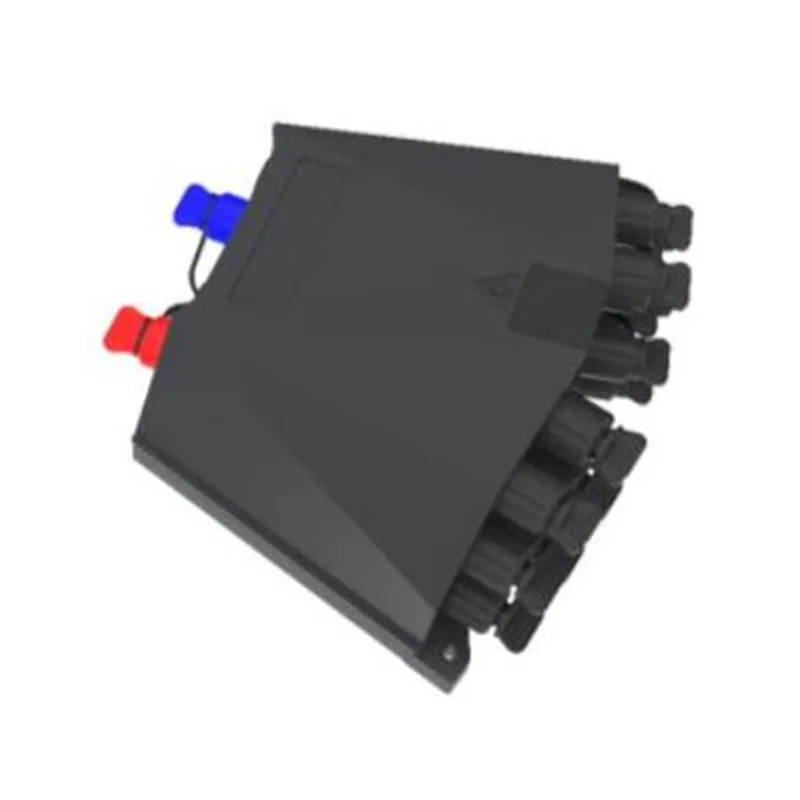

GFS-016-009C'nin görünümü

1.2 Standartlar Uyar

Sunulan üretim, standartlara göre aşağıdaki gibi tasarlanmış, üretilmiştir ve test edilmiştir:

That-t g.652	Tek modlu bir optik fiberin özellikleri
IEC 60794-1-1	Optik Fiber Kablolar Part 1-1: Genel Spesifikasyon Genel
IEC 60794-1-2	Optik Fiber Kablolar Part 1-2: Jenerik Spesifikasyon-Basik Optik Kablo Testi Prosedürü

1.3 Uygulama Ortamı

Öğe	Değer
Çalışma sıcaklığı	-40 ºC ～+65 ºC
Kurulum sıcaklığı	-5 ºC ～+40 ºC
Saklama sıcaklığı	-40ºC ～+65 ºC
Atmosfer basıncı	70 ～ 106kpa
Göreceli nem	≤93 ％ (+40 ℃)

2. Özellikler

1. Alt kabuk ve üst kapak, çıkarılamayan sıcak plaka kaynağı ile kaynaklanır.

2. Malzeme: PP+GF.

3. Nem kanıtı, su geçirmez, toz geçirmez, yaşlanma karşıtı.

4. IP68'e kadar koruma seviyesi.

5. İç kısım 1x2 FBT ayırıcı+ 1x16 PLC ayırıcı veya 1x16 PLC ayırıcı ile donatılmıştır.

6. Kurulum yöntemi: direğe monte, havaya monte, duvara monte.

3. Spesifikasyonlar

3.1 Mekanik Özellikler

Öğe	Spesifikasyonlar	Söz
Konut malzemesi	PP +GF
Metal Aksesuar Malzemesi	Yüksek kaliteli paslanmaz çelik
Dış Boyut (mm)	20519993mm
Renk	Siyah
Kurulum deliği konumu (mm)	194*133
Önceden bağlanmış adaptörlerin sayısı	18
Ayırtcı	1x2 FBT Splitter+ 1x16 PLC Splitter
IP sınıfı	IP68
Alevlendirme	UL94-HB	Varsayılan
Nötr Tuz Sprey Testi (NSS)	48 saat	Varsayılan

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

4. Yapılandırma

4.1 Ana optik parametreler

Ayırtcı	(DB)		RL (DB)	(DB)	Test yöntemi
Ayırtcı	Ayırtcı			Dağıtım kutusu	Test yöntemi
12 FBT (90/10) + 1 16 PLC Splitter, SCAPC konektörü ile	1*2 FBT (%90)	≤1	≥55	≤1.2	IL: IEC61300-3-4 Method RL: IEC61300-3-6 Yöntem 1
12 FBT (90/10) + 1 16 PLC Splitter, SCAPC konektörü ile	12 FBT (%10) +116 plc	≤24.8	≥55	≤25
12 FBT (80/20) + 1 16 PLC Splitter, SCAPC konektörü ile	1*2 FBT (%80)	≤1. 4	≥55	≤1.6
12 FBT (80/20) + 1 16 PLC Splitter, SCAPC konektörü ile	12 FBT (%20) +1 16 plc	≤21.6	≥55	≤21.8
12 FBT (70/30) + 1 16 PLC Splitter, SCAPC konektörü ile	1*2 FBT (%70)	≤2.1	≥55	≤2.3
12 FBT (70/30) + 1 16 PLC Splitter, SCAPC konektörü ile	12 FBT (%30) +116 plc	≤19.6	≥55	≤19.8
12 FBT (60/40) + 116 PLC Splitter, SCAPC konektörü ile	1*2 FBT (%60)	≤2.8	≥55	≤3.0
12 FBT (60/40) + 116 PLC Splitter, SCAPC konektörü ile	12 FBT (%40) +116 plc	≤18.3	≥55	≤18.5
12 FBT (50/50) + 1 16 PLC Splitter, SCAPC konektörü ile	1*2 FBT (%50)	≤3.7	≥55	≤3.9
12 FBT (50/50) + 1 16 PLC Splitter, SCAPC konektörü ile	12 FBT (%50) +1 16 plc	≤17.2	≥55	≤17.4
1* 16 PLC Ayrıcı, SCAPC konektörü ile	1* 16 PLC	≤13.5	≥55dB	≤13.7

Yukarıdaki tabloda gösterilen optik parametreler varsayılan değerlerdir ve gereksinimlere göre özelleştirilebilir.

5. Ürün resmi

5.1 Ürün Kablosu Yolları:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

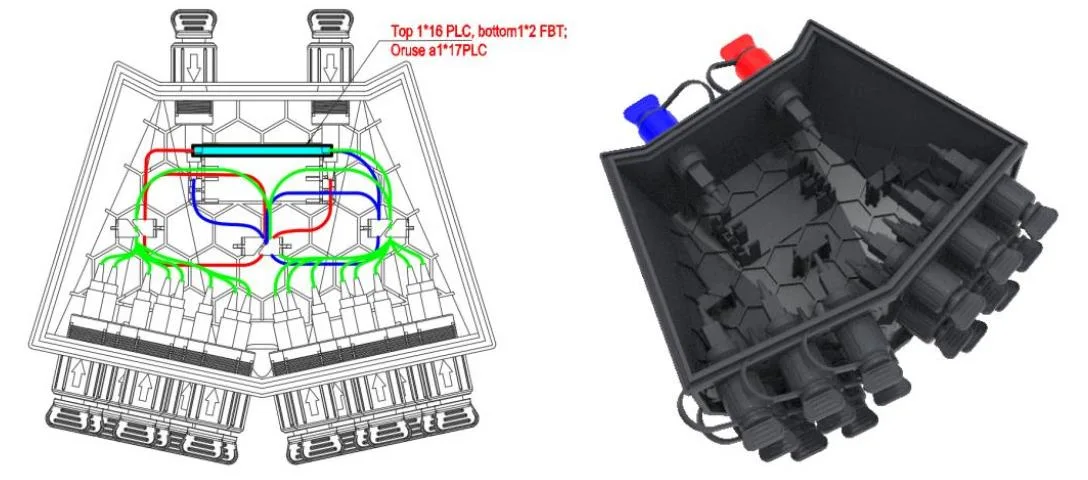

1 * 2 FBT + 1 * 16 PLC Ayrıştırıcı Kablo Yolları

5.2 Aksesuarlar

HAYIR.	Parça adı	Referans resmi	Birim	Miktar	Söz
1	Kullanıcılar	/	PC'ler	1	İÇİNDE
2	Ayrıştırıcı Test Raporu	/	PC'ler	1	İÇİNDE
3	Duvara monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı

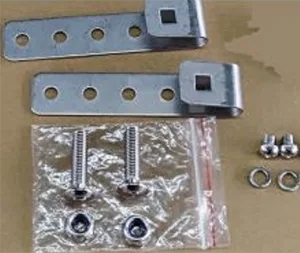

4	Direkle monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı
5	Havaya monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı

6. Çevresel özellikler

Bu ürün ROHS Çevre Koruma Direktifi ile uyumludur ve kurşun, kadmiyum, cıva, heksavalent krom, polikromine bifenil (PBB) ve polibromine difenil eter (PBDE) içeriği sınırını aşmaz.

7. Kurulum

7.1. Duvara monte kurulum

Duvara 3 delik açın boyuta göre, genişleme fişini φ7.5*40 yerleştirin, kutuyu deliklerle eşleştirecek şekilde yerleştirin ve sabitlemek için vidaları kullanın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Duvara monte kurulum

7.2. Direğe monte kurulum

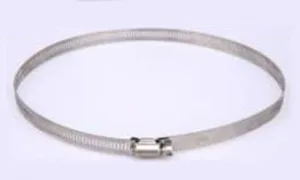

Çember halkasını arka plakanın yuvasından geçirin ve telekomünikasyon direğine sabitleyin

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

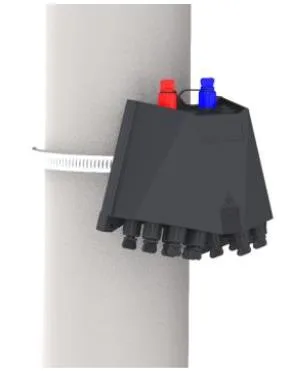

Direkle monte edilmiş kurulum

7.3 Tepegöz yapısı

Kurulumu kabloya asılı tepenin şasisine bağlayın ve sonra cıvatalı olarak kasanın düşmesini önleyin.

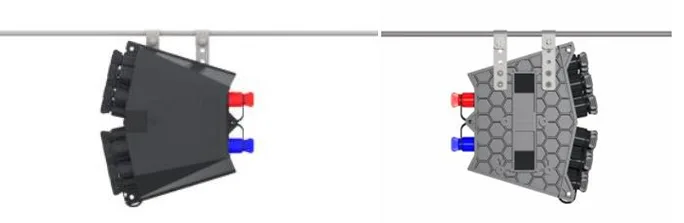

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Havai yapı

8. Konektör çalışması

8.1 Önceden Bağlı Adaptör - A （E）

⚫ Fiber konektörün ok kısmını saat yönünün tersine döndürün ve toz kapağını çıkarın.

Pre-connected adapter - A（ E）

⚫ Fiber konektörün ok kısmı yukarıdadır, fiber konektörü sokete yerleştirin ve ardından oku döndürün Parça saat yönünde.

Pre-connected adapter - A（ E）

8.2 Önceden Bağlı Adaptör - B （XL）

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıftaki saat yönünde vidalayın

Pre-connected adapter - B（XL）

8.3 Önceden Bağlı Adaptör - C

⚫ Toz kapağını çıkarmak için optik fiber önceden oluşturulmuş fişin üzerine kayar halkayı optik fiber önceden oluşturulmuş fişin üzerine itin; Adaptör üzerindeki toz kapağını ok yönünde çıkarmak için düğmeye basın.

Pre-connected adapter - C

⚫ Önceden oluşturulmuş fişin gövdesini bağdaşana kadar adaptör tokası ile hizalayın. İki toz kapağını aynı şekilde bağlayın.

Pre-connected adapter - C

⚫ Takılı prefabrik fiş, kayar halkayı tokayı serbest bırakmak için iter ve daha sonra ana gövdeyi ayırmak için geriye doğru çeker.

Pre-connected adapter - C

8.4 Önceden Bağlı Adaptör - D

⚫ Ön bağlı fişi saat yönünde anti yönlendirin ve ön bağlı tapayı ve toz kapağını ok yönünde açın.

Pre-connected adapter - D

⚫ Ön bağlı fişi D ve ön bağlı adaptör D'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

Pre-connected adapter - D

8.5 Önceden Bağlı Adaptör - E (A)

⚫ Ön bağlı fişi anti saat yönünde açın ve ön bağlı fişi ve toz kapağını ok yönünde açın

Pre-connected adapter - E ( A )

⚫ Ön bağlı fişi E ve ön bağlı adaptör E'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

Pre-connected adapter - E ( A )

8.6 Önceden Bağlı Adaptör -F

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıfın saat yönünde vidalayın.

Pre-connected adapter -F<

8.7 Önceden Bağlı Adaptör - G

Pre-connected adapter - G

9. Paket

Öğe	Malzeme	Boyut (mm)	Miktar	Brüt ağırlık (kg)
Bağımsız ürün ambalajı	Karton	225x210x115	1	0.8
Dış ambalaj kartonu	Karton	470x440x615	20	17
Not: Damla kablo depolama tepsisi olmadan

Sıcak Etiketler: Önceden konektörlü fiber optik kablo dağıtım kutusu GFS-016-009C
