Önceden konektörlenmiş fiber optik kablo dağıtım kutusu GFS-016-026C

1. Genel

1.1 Açıklama

En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar ağ.

GFS-016-026C

1.2 Standartlar Uyar

Sunulan üretim, standartlara göre aşağıdaki gibi tasarlanmış, üretilmiştir ve test edilmiştir:

1.3 Uygulama Ortamı

2. Özellikler

1. Alt kabuk ve üst kapak, çıkarılamayan sıcak plaka kaynağı ile kaynaklanır.

2. Malzeme: PP+GF.

3. Nem kanıtı, su geçirmez, toz geçirmez, yaşlanma karşıtı.

4. IP68'e kadar koruma seviyesi.

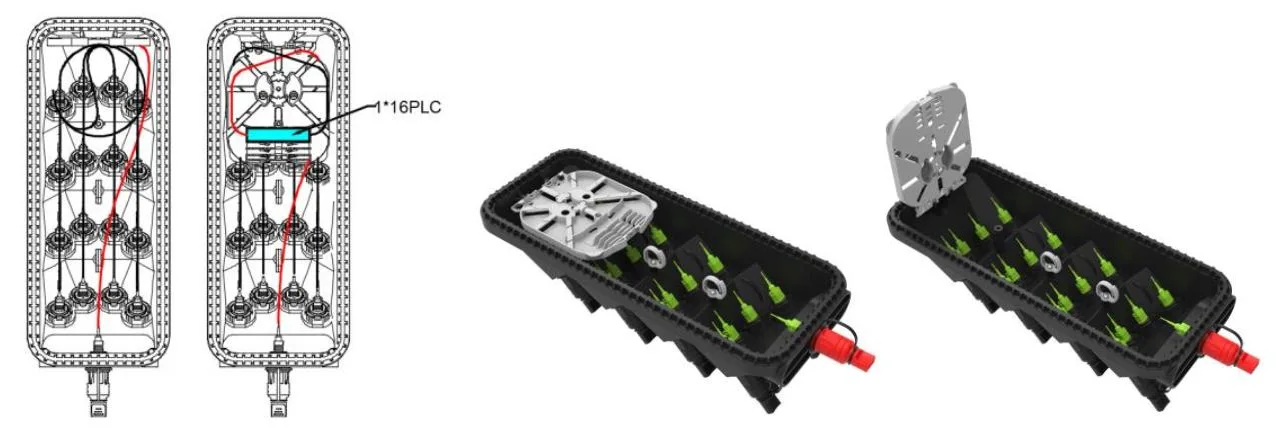

5. İç kısım 1x16 PLC ayırıcı ile donatılmıştır.

6. Kurulum yöntemi: direğe monte, havaya monte, duvara monte.

3. Spesifikasyonlar

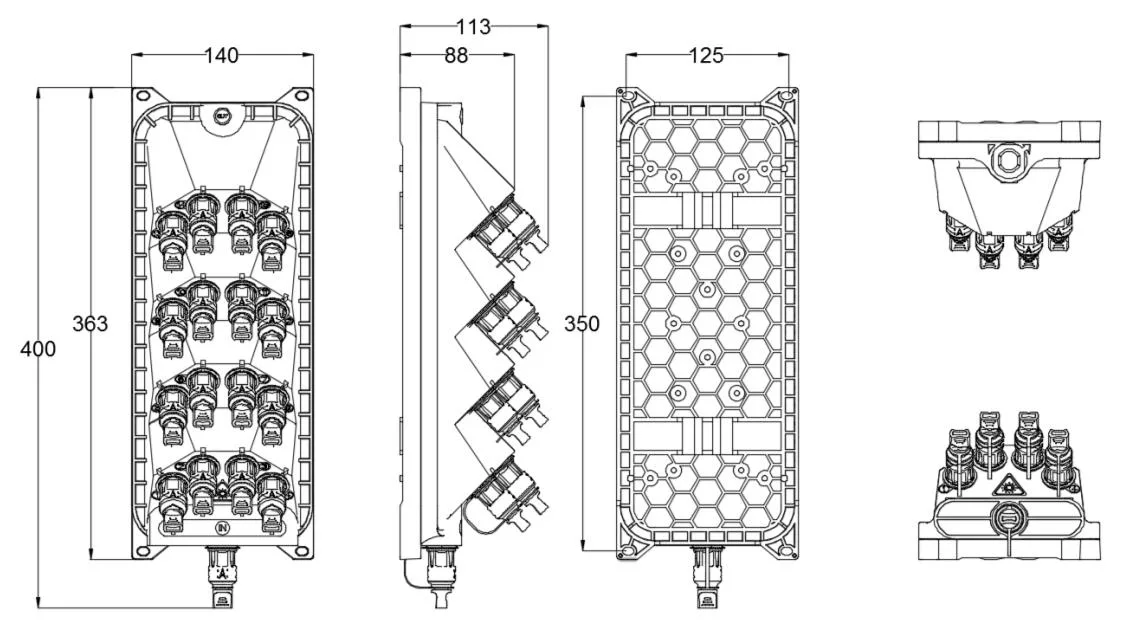

3.1 Mekanik Özellikler

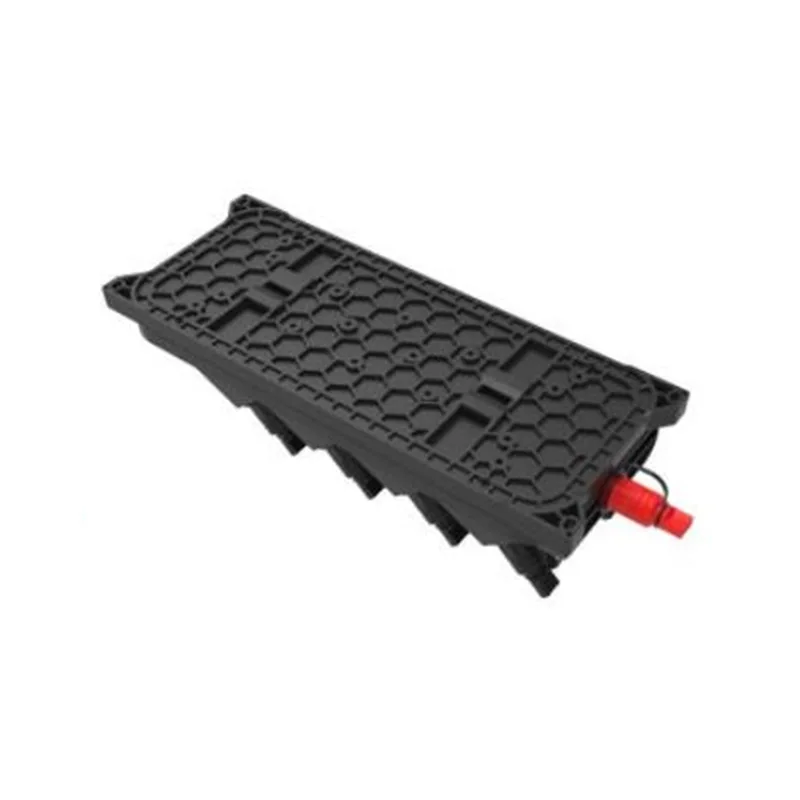

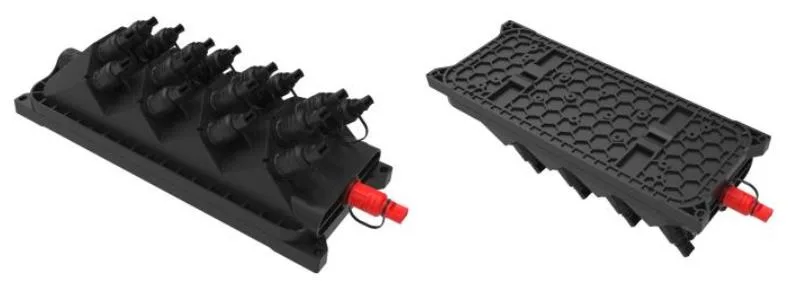

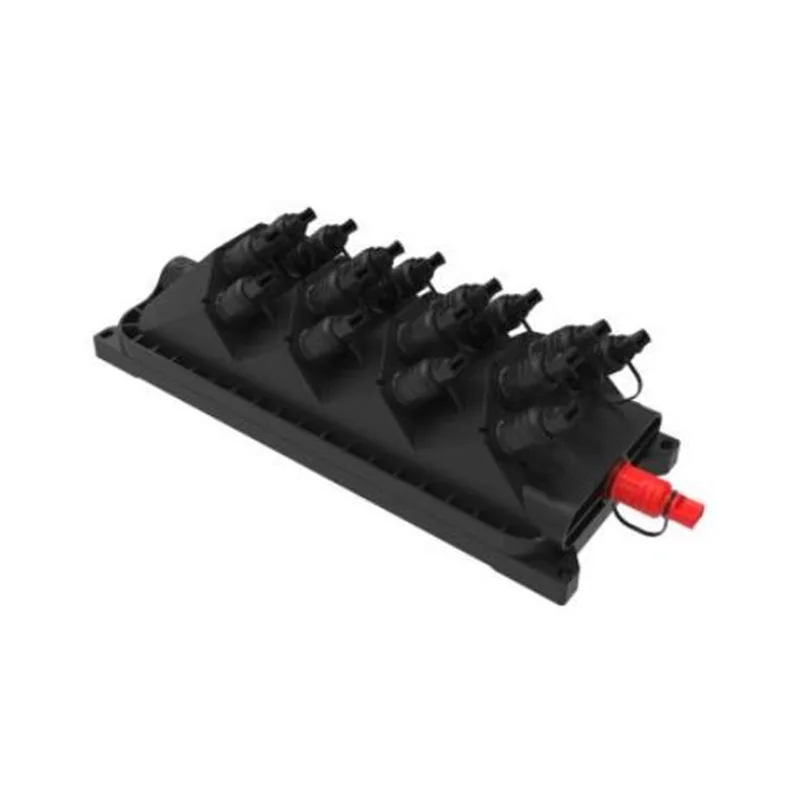

4. Ürün resmi

GFS-016-026C ürün resmi

5. Çevresel özellikler

Bu ürün ROHS Çevre Koruma Direktifi ile uyumludur ve kurşun, kadmiyum, cıva, heksavalent krom, polibromine bifenil (PBB) ve polikromine difenil eter (PBDE) içeriği sınırını aşmaz.

6. Kurulum

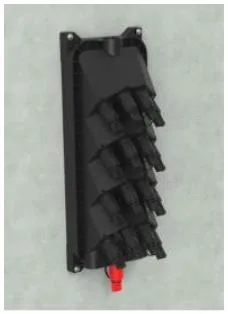

6.1. Duvara monte kurulum

4 delikleri duvara delin, Tablo 1'deki boyuta göre, genişletme cıvatasını φ8*40 yerleştirin, kutuyu deliklere uyacak şekilde yerleştirin ve sabitlemek için cıvatayı kullanın.

Duvara monte kurulum

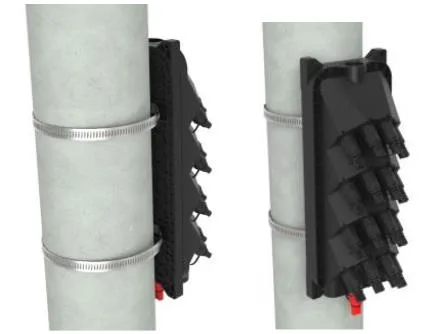

6.2. Direğe monte kurulum

Telekom direğine 1 set direk halkasını düzeltin

Direkle monte edilmiş kurulum

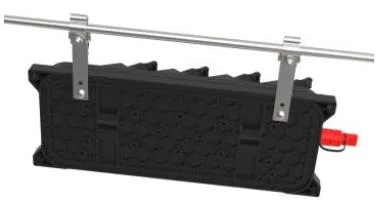

6.3 Tepegöz yapısı

Tövbeye asılı tepenin şasisine takılan ikisini bağlayın ve sonra cıvatalı olarak kasanın düşmesini önleyin.

Havai yapı

7. Konektör çalışması

7.1 Önceden Bağlı Adaptör - A （E）

⚫ Fiber konektörün ok kısmını saat yönünün tersine döndürün ve toz kapağını çıkarın.

⚫ Fiber konektörün ok kısmı yukarıdadır, fiber konektörü sokete yerleştirin ve ardından oku döndürün Parça saat yönünde.

7.2 Önceden Bağlı Adaptör - B （XL）

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıftaki saat yönünde vidalayın

7.3 Ön bağlantılı adaptör - C

⚫ Toz kapağını çıkarmak için optik fiber önceden oluşturulmuş fişin üzerine kayar halkayı optik fiber önceden oluşturulmuş fişin üzerine itin; Adaptör üzerindeki toz kapağını ok yönünde çıkarmak için düğmeye basın.

⚫ Önceden oluşturulmuş fişin gövdesini bağdaşana kadar adaptör tokası ile hizalayın. İki toz kapağını aynı şekilde bağlayın.

⚫ Takılı prefabrik fiş, kayar halkayı tokayı serbest bırakmak için iter ve daha sonra ana gövdeyi ayırmak için geriye doğru çeker.

7.4 Önceden Bağlı Adaptör - D

⚫ Ön bağlı fişi saat yönünde anti yönlendirin ve ön bağlı tapayı ve toz kapağını ok yönünde açın.

⚫ Ön bağlı fişi D ve ön bağlı adaptör D'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

7.5 Önceden Bağlı Adaptör - E (A)

⚫ Ön bağlı fişi anti saat yönünde açın ve ön bağlı fişi ve toz kapağını ok yönünde açın

⚫ Ön bağlı fişi E ve ön bağlı adaptör E'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

7.6 Ön bağlantılı adaptör -f

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıfın saat yönünde vidalayın.

7.7 Ön bağlantılı adaptör - G

7.8 Önceden Bağlı Adaptör-H-1

7.9 Ön bağlantılı adaptör-J-1

8. Paket
