Önceden Kontorize Fiber Optik Kablo Dağıtım Kutusu GFS-16SX

1. Genel

1.1 Açıklama

En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX ağı için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar.

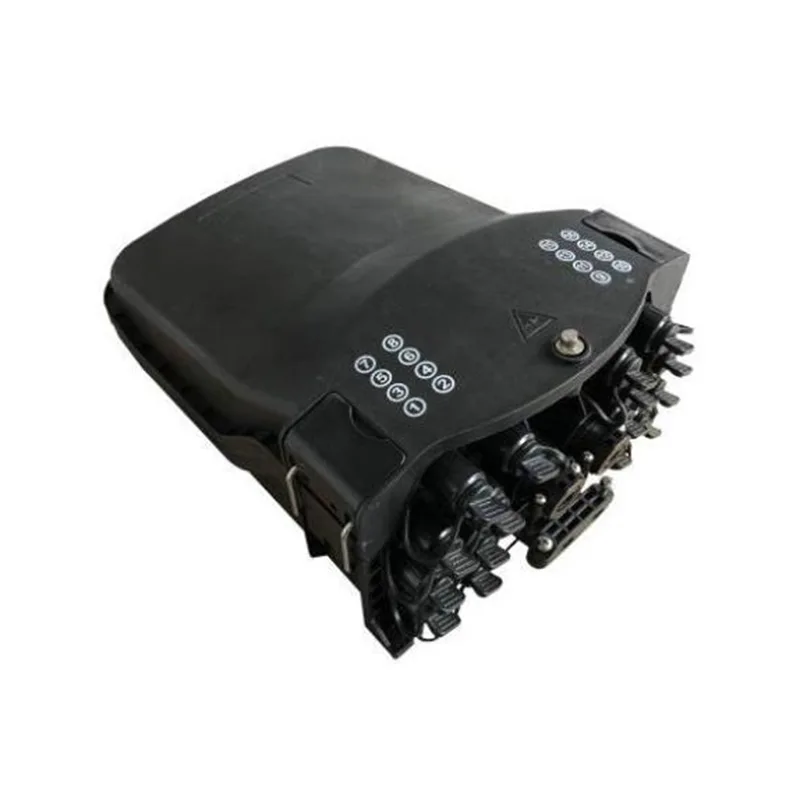

GFS-16SX'in görünümü

1.2 Standartlar Uyar

Sunulan üretim, standartlara göre aşağıdaki gibi tasarlanmış, üretilmiştir ve test edilmiştir:

1.3 Uygulama Ortamı

2. Özellikler

1. Gelişmiş yapı tasarımı, kolay çalışma ve makul yönlendirme.

2. Malzeme: PP+GF.

3. Nem kanıtı, su geçirmez, toz geçirmez, yaşlanma karşıtı.

4. IP65'e kadar koruma seviyesi.

5. 1 Oval optik kablo girişi, 2 dal optik kablo girişi ve önceden bağlantılı 16 adaptör.

6. Çeşitli ekleme tepsileri mevcuttur.

7. Kurulum yöntemi: direğe monte, havaya monte, duvara monte.

8. 50 metre 5 mm yuvarlak kablo depolamasını karşılamak için damla kablo depolama tepsisi ile donatılabilir.

3. Spesifikasyonlar

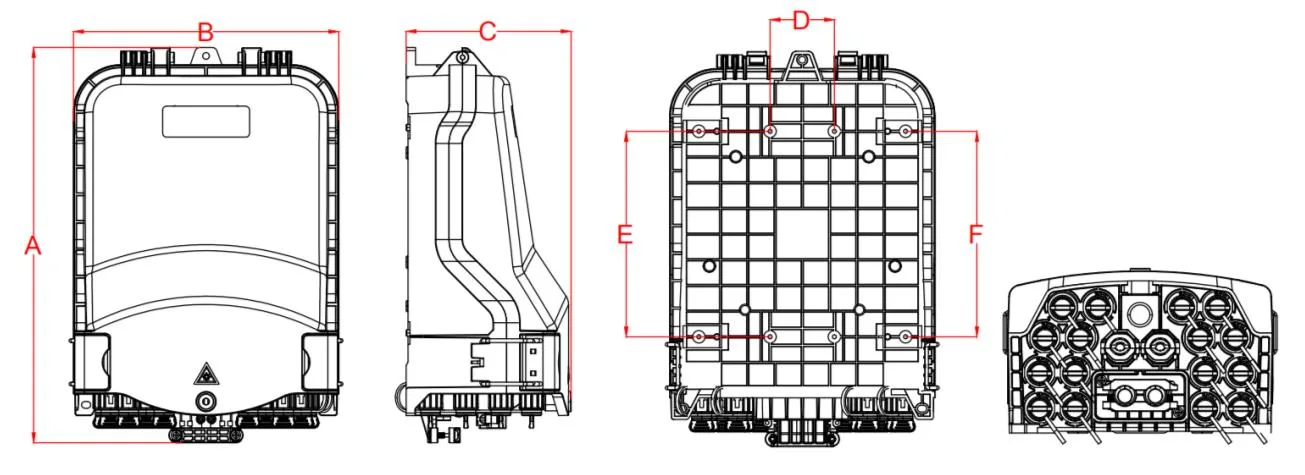

3.1 Mekanik Özellikler

4. Yapılandırma

4.1 Ana optik parametreler

Yukarıdaki tabloda gösterilen optik parametreler varsayılan değerlerdir ve gereksinimlere göre özelleştirilebilir.

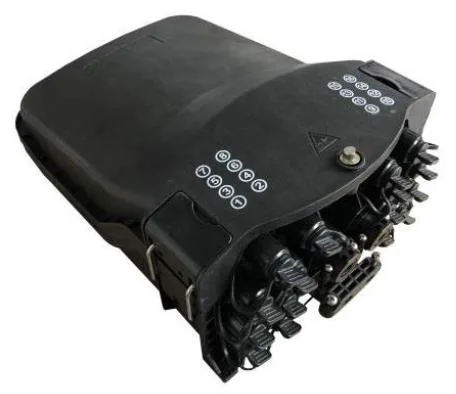

5. Ürün resmi

5.1 Ürün Kablosu Yolları:

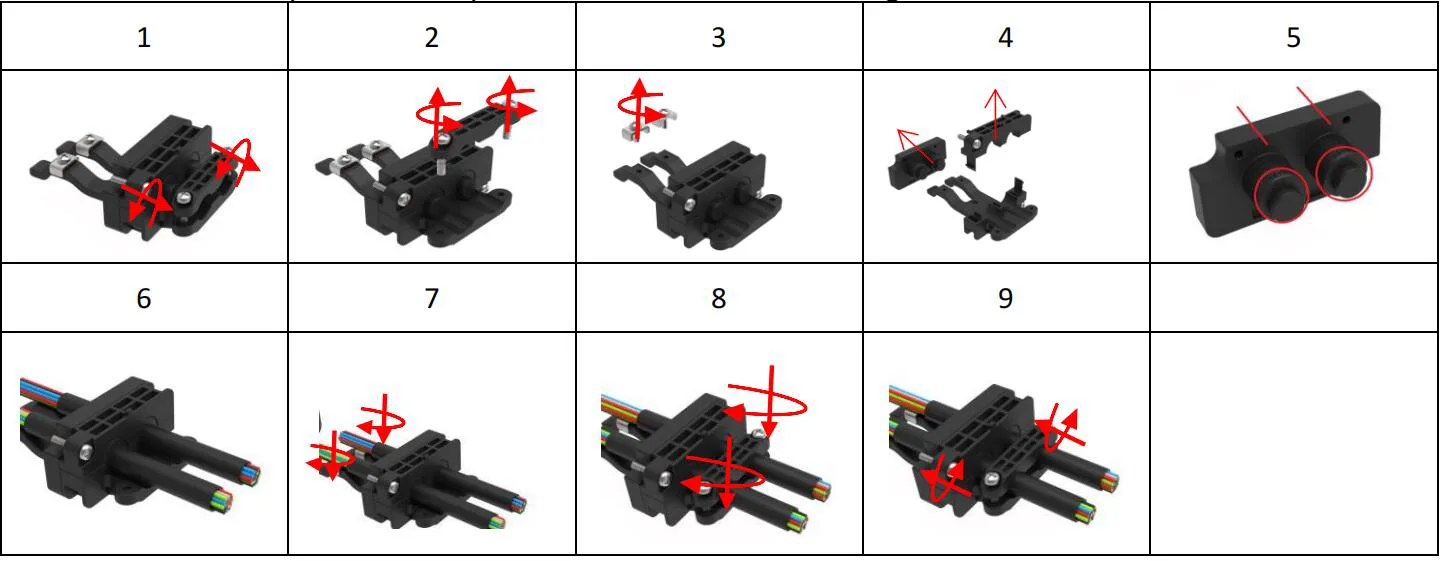

5.2 Hızlı Fiş

1 Vidayı gevşetin ve bağlantıyı çıkarın.

2. Vidayı gevşetin ve basınç plakasını çıkarın.

3. Mukavemet elemanının sıkıştırma plakası üzerindeki vidayı gevşetin.

4. Kauçuk tapayı ve plastik parçaları çıkarın.

5. Kauçuk tapayı gerekli kablo boyutuna göre kesin.

6. Soyulmuş kabloyu kauçuk tapadan geçirin ve kabloyu kauçuk tapa ile birleştirin.

7. Güç elemanını kapağın içine sokun, basınç plakasını bastırın ve mukavemet üyesini düzeltmek için vidayı sıkın.

8. Basınç plakasını aşağı bastırın ve optik kabloyu sabitlemek için vidayı sıkın.

9. Optik kablo ile bileşenleri tabana itin ve vidaları sıkın.

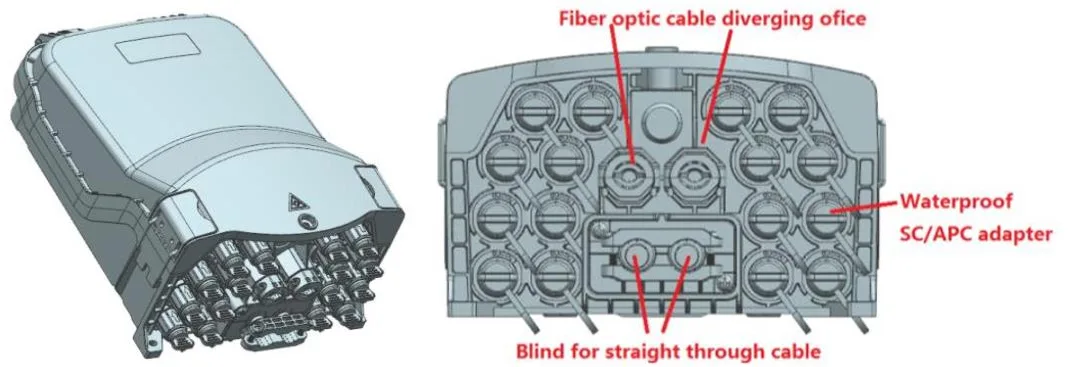

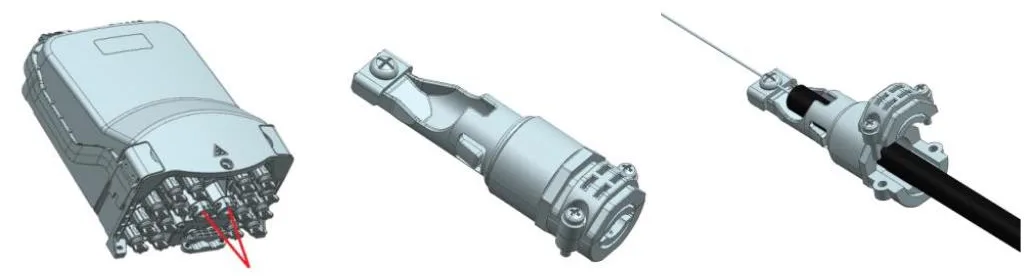

5.3 Fiber optik kablo çatallanması

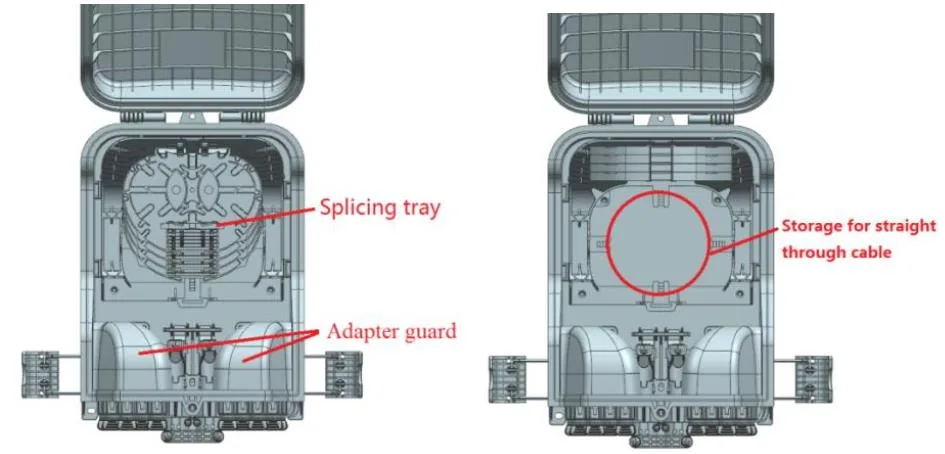

5.4 Ürün Kablosu Yolları

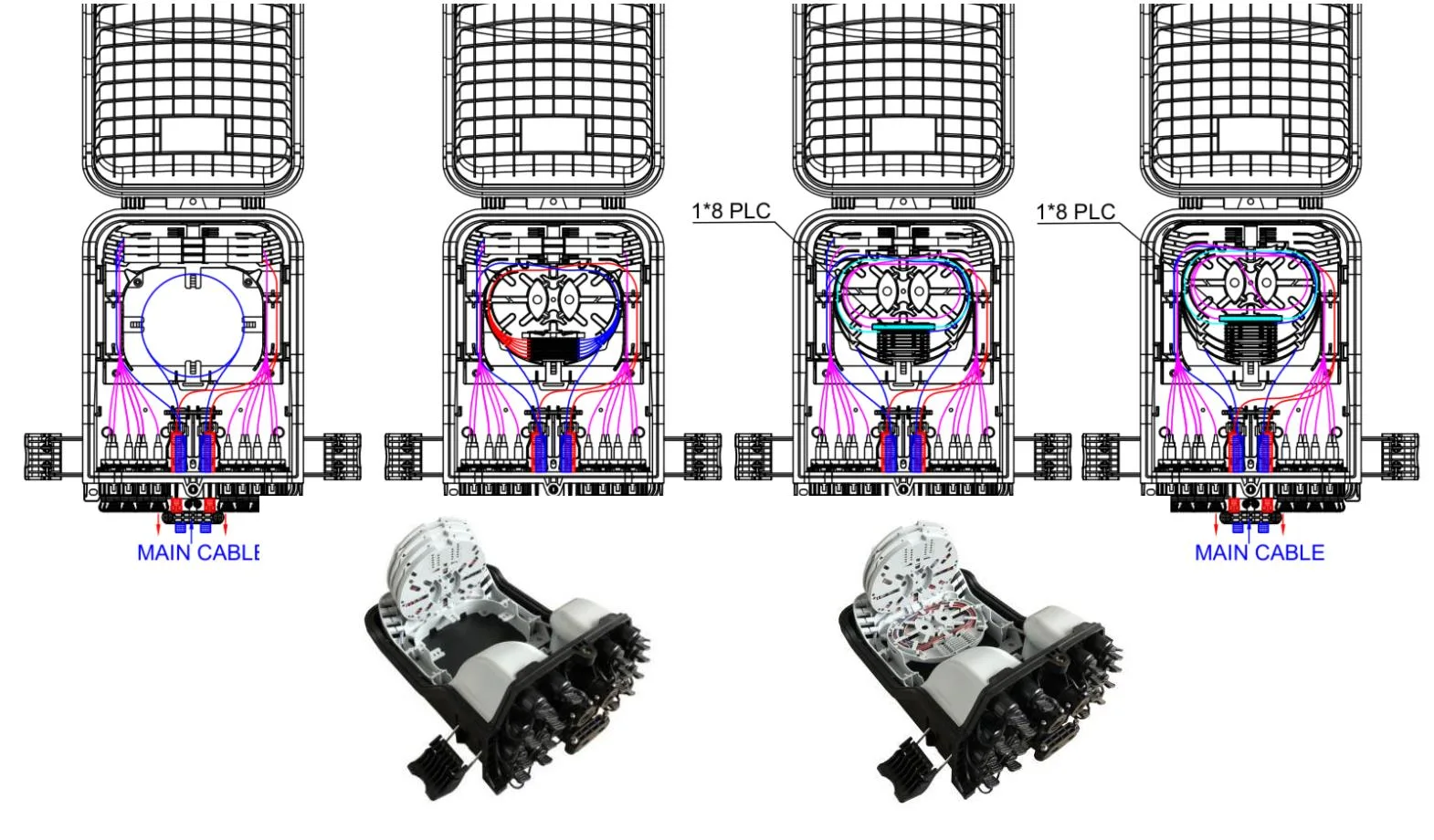

GFS-16SX Yönlendirme Şeması

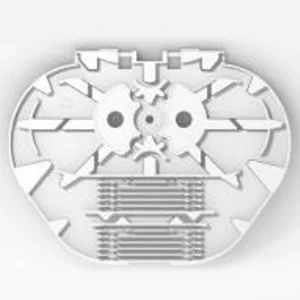

5.5 Ekleme Tepsisi

Öğe	Ekleme Tepsisi A	Ekleme Tepsisi B	Splitter tepsisi A-1	Ekleme Tepsisi C
Boyutlar (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Net ağırlık (kg)	0.021	0.015	0.021
Resim
Renk	RAL7035	RAL7035	RAL7035
Malzeme	PC+ABS	PC+ABS	PC+ABS
Bir tepsinin ekleme kapasitesi (çekirdekler)	12 (2 kat ısı büzülebilir koruyucu kılıf)	8 (1 kat ısı büzülebilir koruyucu kılıf)	6 (2 kat ısı büzülebilir koruyucu kılıf)
Bir tepsinin ayırıcı kapasitesi (PC'ler)	1 (PLC 1x2, 1x4, 1x8, 0.9mm fiber, 60x7x4mm)	/	1  (PLC 1x16, 0.9mm fiber, 60x12x4mm)
Maksimum (PC)	4	8	4
Varsayılan (PC'ler)	2	/	/
Not: 1. Yukarıdaki tepsiler gereksinimlere göre karıştırılabilir. 2. Yapılandırma Kuralları: 1A = 2b = 2c = 1D = 1e = 2f 3. Fiber disk türleri sürekli olarak artmaktadır

Öğe	Ekleme Tepsisi C	Ekleme Tepsisi D	Ekleme Tepsisi E	Ekleme Tepsisi E-1
Boyutlar (h* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Net ağırlık (kg)	0.018	0.024	0.033	0.033
Resim
Renk	RAL7035	RAL7035	RAL7035	RAL7035
Malzeme	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Bir tepsinin ekleme kapasitesi (çekirdekler)	12 (1 kat ısı büzülebilir koruyucu kılıf)	24 (2 kat ısı büzülebilir koruma kılıfı)	24 (2 kat ısı büzülebilir koruma kılıfı)	18 (2 kat ısı büzülebilir koruma kılıfı)
Bir tepsinin ayırıcı kapasitesi (PC'ler)	/	/	1 (PLC 1x2, 1x4, 1x8, 0.9mm fiber, 60x7x4mm)	1 (PLC 1x16, 0.9mm fiber, 60x12x4mm)
Maksimum (PC)	8	4	4	4
Varsayılan (PC'ler)	/	/	/	/
Not: 1. Yukarıdaki tepsiler gereksinimlere göre karıştırılabilir. 4. Yapılandırma Kuralları: 1A = 2b = 2c = 1D = 1e = 2f 3. Fiber disk türleri sürekli olarak artmaktadır

5.3 Aksesuarlar

HAYIR.	Parça adı	Referans resmi	Birim	Miktar	Söz
1	Kullanıcılar	/	PC'ler	1	İÇİNDE
2	Ayrıştırıcı Test Raporu	/	PC'ler	1	İÇİNDE
3	Anahtar		PC'ler	1	"D" Türü
4	Isıl ışıltılı koruma kılıfı		PC'ler	16	L = 45mm, Müşterinin isteği olarak isteğe bağlı
5	Naylon Kablo Kravat		PC'ler	10	3x100mm
6	Çıplak fiber koruma tüpü		PC'ler	1	OD5mm x 50cm
7	Duvara monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı. Genişletilmiş plastik fiş φ7.5x40mm, Phillips kendi kendine dokunma vidaları m5x40mm.
8	Direkle monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı
9	Havaya monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı
10	Kablo Depolama Tepsisi Bırakın		PC'ler	2	Müşterinin isteği olarak isteğe bağlı

6. Çevresel özellikler

Bu ürün ROHS Çevre Koruma Direktifi ile uyumludur ve kurşun, kadmiyum, cıva, heksavalent krom, polikromine bifenil (PBB) ve polibromine difenil eter (PBDE) içeriği sınırını aşmaz.

7. Kurulum

7.1. Duvara monte kurulum

Duvara 3 delik açın Tablo 2'deki boyuta göre, genişleme fişini 7.5*40 yerleştirin, kutuyu deliklerle eşleştirecek ve sabitlemek için vidaları kullanın.

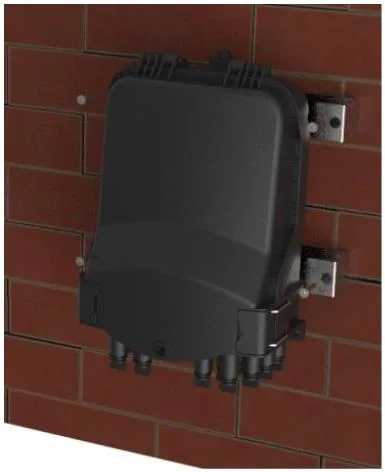

Duvara monte kurulum

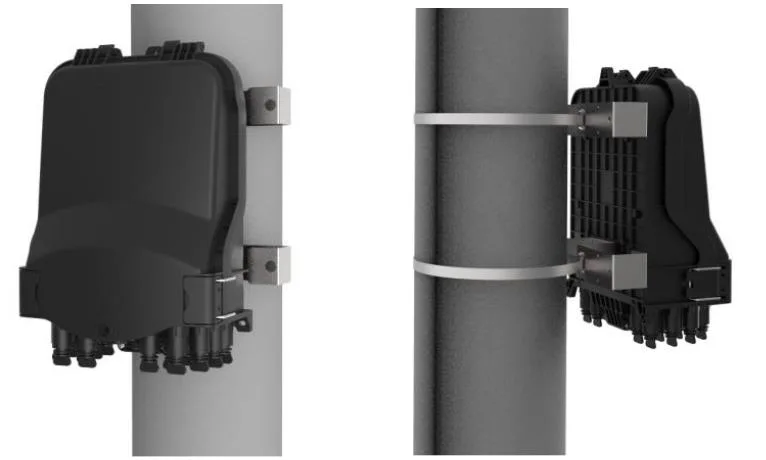

7.2. Direğe monte kurulum

Çember halkasını arka plakanın yuvasından geçirin ve telekomünikasyon direğine sabitleyin

Direkle monte edilmiş kurulum

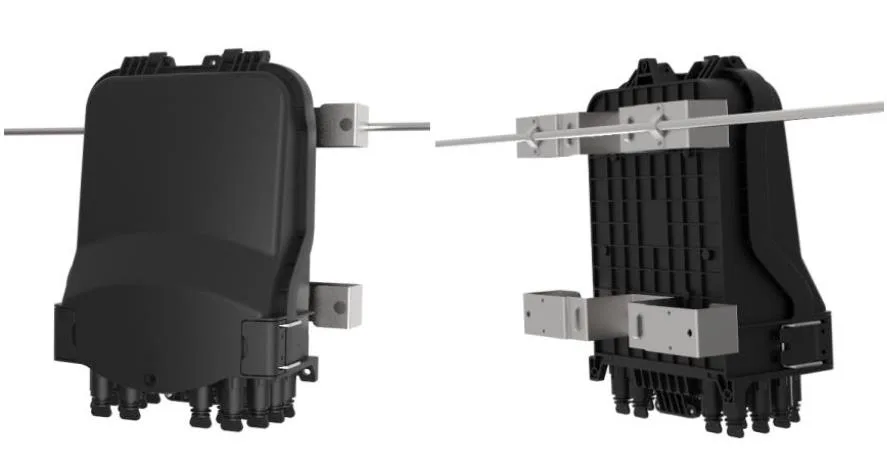

7.3 Tepegöz yapısı

Tövbeye asılı tepenin şasisine takılan ikisini bağlayın ve sonra cıvatalı, kasanın düşmesini önleyin. (Pic 6)

Havai yapı

7.4 Duvara monte edilmiş kurulum (Bırak Kablosu Depolama Tepsisi ile)

Duvara 4 delik açın Damla Kablosu Depolama Tepsisi montaj deliğinin boyutuna göre, genişleme fişini φ 7.5 * 40 yerleştirin, kutuyu deliklerle eşleştirmek için yerleştirin ve vidalarla sabitleyin.

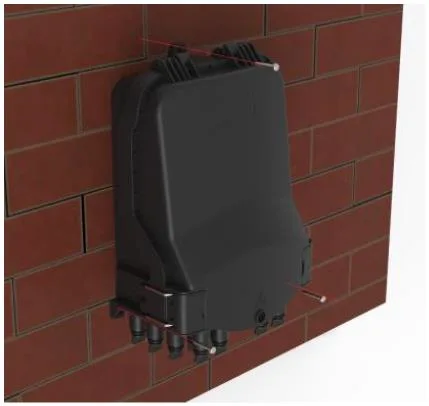

Duvara monte edilmiş kurulum (damla kablo depolama tepsisi ile)

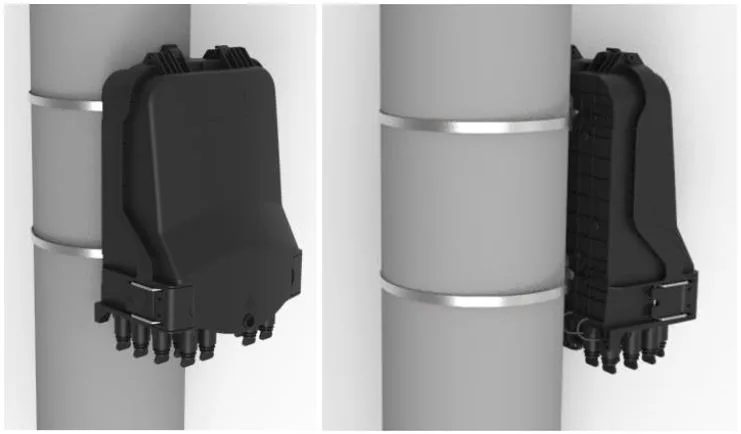

7.5 Pole Monte Kurulum (Damla Kablosu Depolama Tepsisi ile)

Paslanmaz çelik kayışı, damla kablo depolama tepsisinin yuvasından geçirin ve toka ile kutup üzerinde sabitleyin.

Direğe monte edilmiş kurulum (damla kablo depolama tepsisi ile)

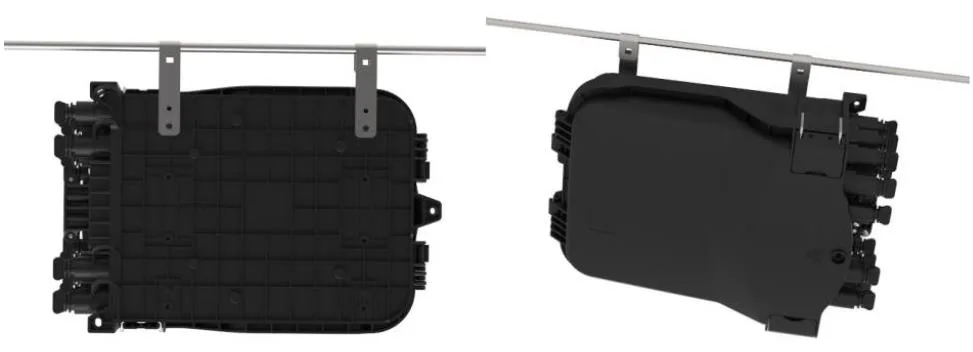

7.6. Havaya monte edilmiş kurulum (damla kablo depolama tepsisi ile)

Dağıtım kutusunu elçiye sabitlemek için küçük metal plakayı kullanın.

Havaya monte edilmiş kurulum (damla kablo depolama tepsisi ile)

8. Konektör çalışması

8.1 Önceden Bağlı Adaptör - A （E）

⚫ Fiber konektörün ok kısmını saat yönünün tersine döndürün ve toz kapağını çıkarın.

⚫ Fiber konektörün ok kısmı yukarıdadır, fiber konektörü sokete yerleştirin ve ardından oku döndürün Parça saat yönünde.

8.2 Önceden Bağlı Adaptör - B （XL）

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıftaki saat yönünde vidalayın

8.3 Önceden Bağlı Adaptör - C

⚫ Toz kapağını çıkarmak için optik fiber önceden oluşturulmuş fişin üzerine kayar halkayı optik fiber önceden oluşturulmuş fişin üzerine itin; Adaptör üzerindeki toz kapağını ok yönünde çıkarmak için düğmeye basın.

⚫ Önceden oluşturulmuş fişin gövdesini bağdaşana kadar adaptör tokası ile hizalayın. İki toz kapağını aynı şekilde bağlayın.

⚫ Takılı prefabrik fiş, kayar halkayı tokayı serbest bırakmak için iter ve daha sonra ana gövdeyi ayırmak için geriye doğru çeker.

8.4 Önceden Bağlı Adaptör - D

⚫ Ön bağlı fişi saat yönünde anti yönlendirin ve ön bağlı tapayı ve toz kapağını ok yönünde açın.

⚫ Ön bağlı fişi D ve ön bağlı adaptör D'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

8.5 Önceden Bağlı Adaptör - E (A)

⚫ Ön bağlı fişi anti saat yönünde açın ve ön bağlı fişi ve toz kapağını ok yönünde açın

⚫ Ön bağlı fişi E ve ön bağlı adaptör E'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

8.6 Ön bağlantılı adaptör - SC

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıfın saat yönünde vidalayın.

8.7 Önceden Bağlı Adaptör - G

9. Paket

Bir kabarcık torbasında 1 adet, 420*350mm;

Küçük bir kartonda 1 adet, 340*230*150mm, brüt ağırlık 1.5kg;

Büyük bir oluklu kartonda 10 adet, 480*360*805 mm, brüt ağırlık 16kg.
