Önceden Kontrollü Fiber Optik Kablo Dağıtım Kutusu GFS-18BYK

1. Genel

1.1 Açıklama

En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar ağ.

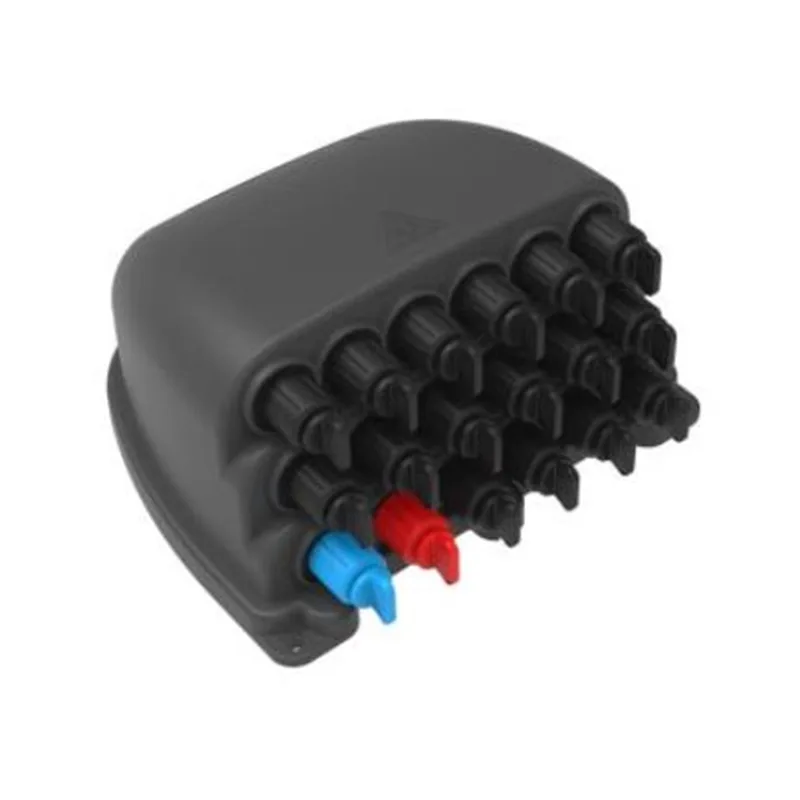

GFS-18byk görünümü

1.2 Standartlar Uyar

Sunulan üretim, standartlara göre aşağıdaki gibi tasarlanmış, üretilmiştir ve test edilmiştir:

1.3 Uygulama Ortamı

2. Özellikler

1. Alt kabuk ve üst kapak, çıkarılabilir vidalarla sabitlenir.

2. Malzeme: s.

3. Nem kanıtı, su geçirmez, toz geçirmez, yaşlanma karşıtı.

4. IP68'e kadar koruma seviyesi.

5. İç kısım 1x2 FBT ayırıcı + 1x16 PLC ayırıcı ile donatılmıştır.

6. Kurulum yöntemi: direğe monte, havaya monte, duvara monte.

3. Spesifikasyonlar

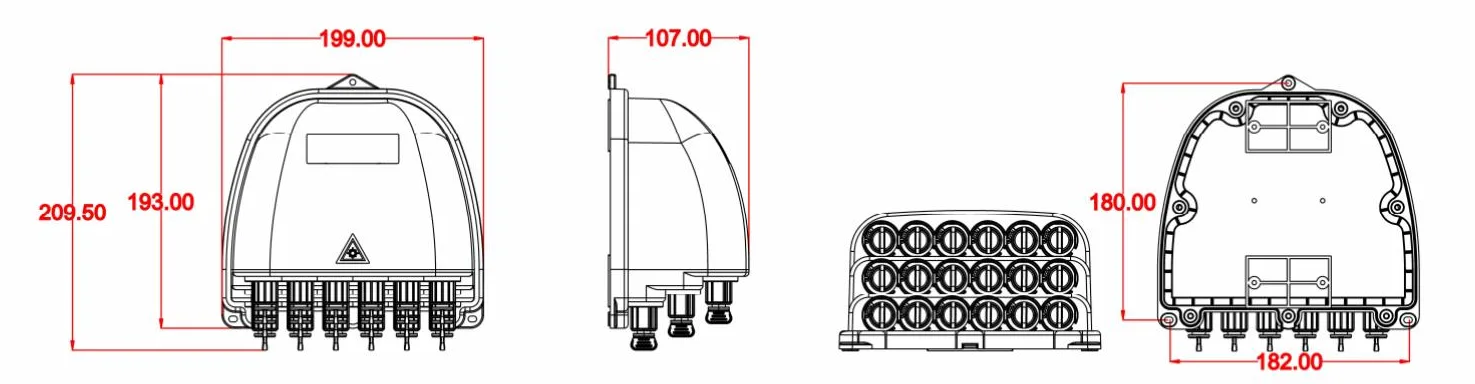

3.1 Mekanik Özellikler

3.2 Optik Özellikler

Yukarıdaki tabloda gösterilen optik parametreler varsayılan değerlerdir ve gereksinimlere göre özelleştirilebilir.

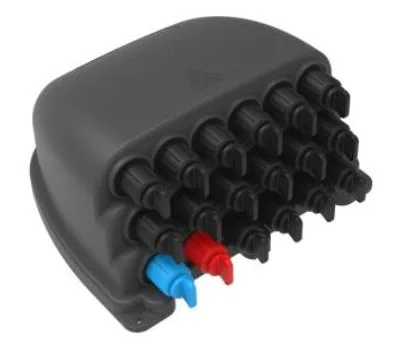

4. Ürün resmi

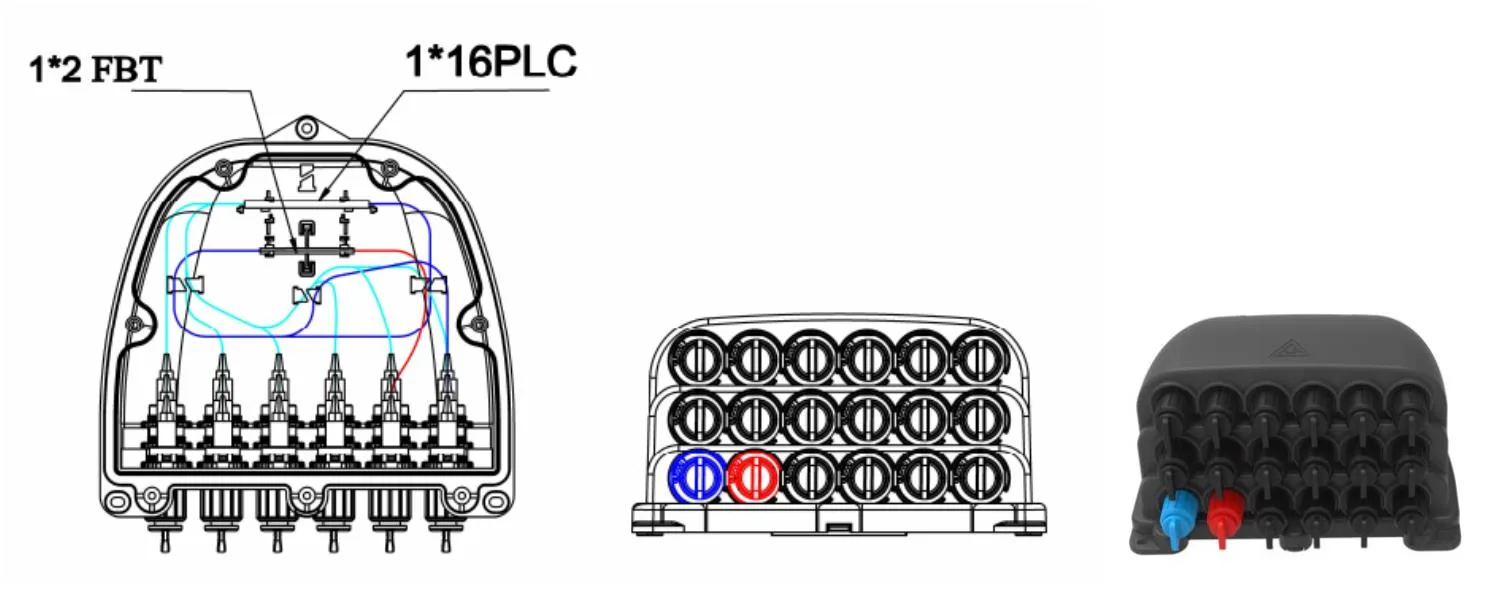

4.1 Ürün Kablosu Yolları:

GFS-18byk (1 * 2FBT + 1 * 16 PLC Ayrıştırıcı Kablo Yolları)

4.2 Yapılandırma

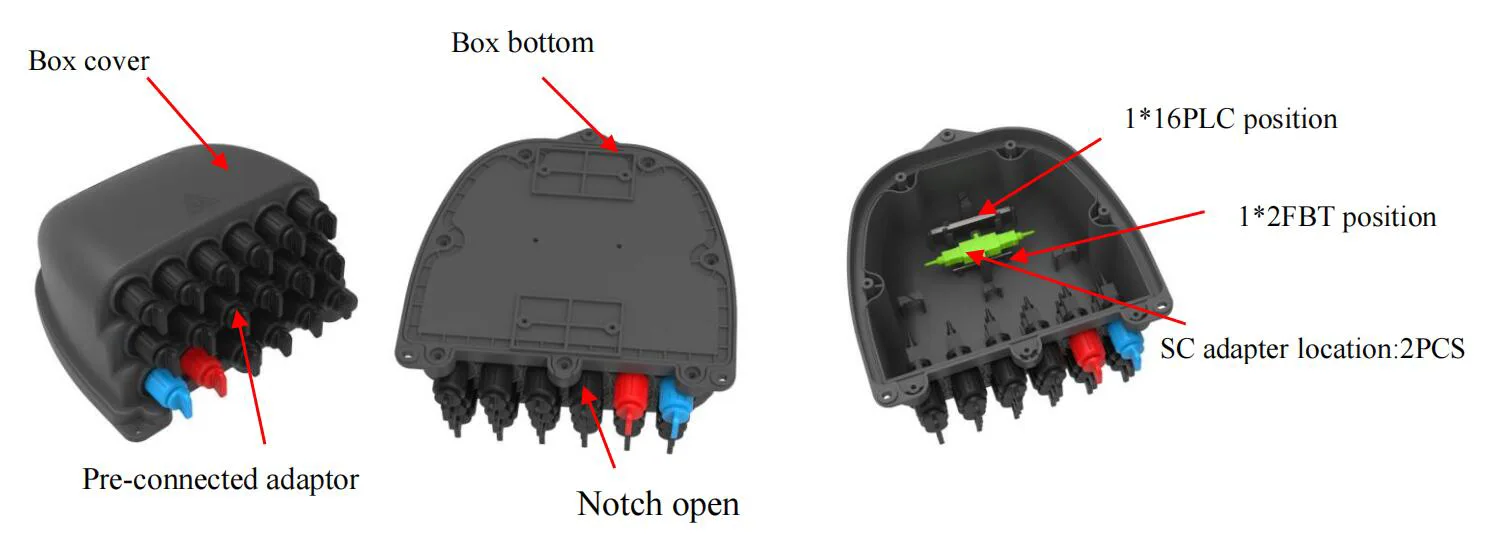

4.2.1 Ana Parçalar

4.2.2 Aksesuarlar

HAYIR.	Parça adı	Referans resmi	Birim	Miktar	Söz
1	Kullanıcılar	/	PC'ler	1	İÇİNDE
2	Ayrıştırıcı Test Raporu	/	PC'ler	1	İÇİNDE
3	Duvara monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı
4	Direkle monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı
5	Havaya monte kit		ayarlamak	1	Müşterinin isteği olarak isteğe bağlı

5. Çevresel özellikler

Bu ürün ROHS Çevre Koruma Direktifi ile uyumludur ve kurşun, kadmiyum, cıva, heksavalent krom, polibromine bifenil (PBB) ve polikromine difenil eter (PBDE) içeriği sınırını aşmaz.

6. Kurulum

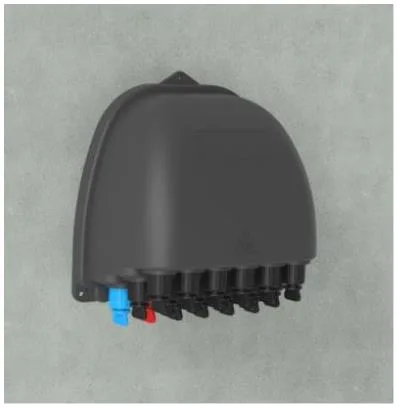

6.1. Duvara monte kurulum

Duvara 3 delik açın boyuta göre, genişleme fişini φ7.5*40 yerleştirin, kutuyu deliklerle eşleştirecek şekilde yerleştirin ve sabitlemek için vidaları kullanın.

Duvara monte kurulum

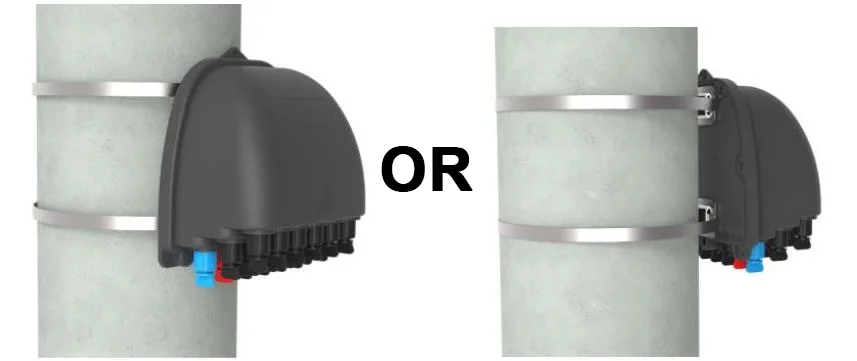

6.2. Direğe monte kurulum

Çember halkasını arka plakanın yuvasından geçirin ve telekomünikasyon direğine sabitleyin

Direkle monte edilmiş kurulum

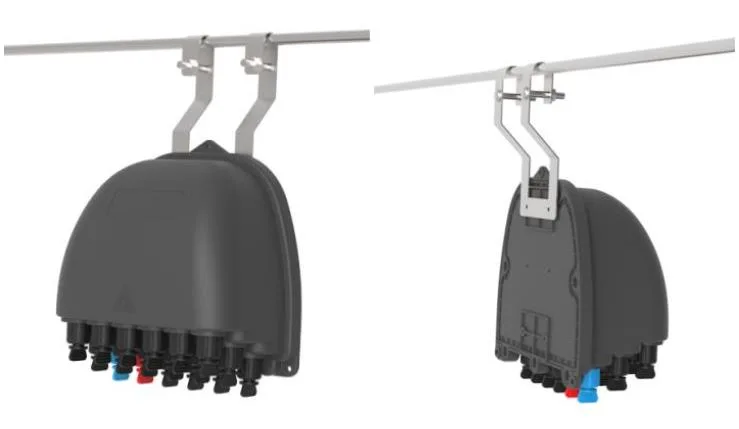

6.3 Tepegöz yapısı

Tövbeye asılı tepenin şasisine takılan ikisini bağlayın ve sonra cıvatalı, kasanın düşmesini önleyin. (Pic 6)

Direğe monte kurulum

7. Konektör çalışması

7.1 Önceden Bağlı Adaptör - A （E）

⚫ Fiber konektörün ok kısmını saat yönünün tersine döndürün ve toz kapağını çıkarın.

⚫ Fiber konektörün ok kısmı yukarıdadır, fiber konektörü sokete yerleştirin ve ardından oku döndürün Parça saat yönünde.

7.2 Önceden Bağlı Adaptör - B （XL）

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıftaki saat yönünde vidalayın

7.3 Ön bağlantılı adaptör - C

⚫ Toz kapağını çıkarmak için optik fiber önceden oluşturulmuş fişin üzerine kayar halkayı optik fiber önceden oluşturulmuş fişin üzerine itin; Adaptör üzerindeki toz kapağını ok yönünde çıkarmak için düğmeye basın.

⚫ Önceden oluşturulmuş fişin gövdesini bağdaşana kadar adaptör tokası ile hizalayın. İki toz kapağını aynı şekilde bağlayın.

⚫ Takılı prefabrik fiş, kayar halkayı tokayı serbest bırakmak için iter ve daha sonra ana gövdeyi ayırmak için geriye doğru çeker.

7.4 Önceden Bağlı Adaptör - D

⚫ Ön bağlı fişi saat yönünde anti yönlendirin ve ön bağlı tapayı ve toz kapağını ok yönünde açın.

⚫ Ön bağlı fişi D ve ön bağlı adaptör D'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

7.5 Önceden Bağlı Adaptör - E (A)

⚫ Ön bağlı fişi anti saat yönünde açın ve ön bağlı fişi ve toz kapağını ok yönünde açın

⚫ Ön bağlı fişi E ve ön bağlı adaptör E'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

7.6 Ön bağlantılı adaptör - SC

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıfın saat yönünde vidalayın.

8. Paket
