Önceden konektörlenmiş fiber optik kablo dağıtım kutusu GFS-8by & -1

1. Genel

1.1 Açıklama

En gelişmiş FTTX Ağ Dağıtım Düğüm Ekipmanı olarak önceden konektörlü optik dağıtım kutusu, FTTX ağı için hızlı ve güvenilir bağlantı, iyi koruma ve yönetim sağlar.

1.2 Standartlar Uyar

Sunulan üretim, standartlara göre aşağıdaki gibi tasarlanmış, üretilmiştir ve test edilmiştir:

1.3 Uygulama Ortamı

2. Özellikler

1. Alt kabuk ve üst kapak, çıkarılamayan sıcak plaka kaynağı ile kaynaklanır.

2. Malzeme: s.

3. Nem kanıtı, su geçirmez, toz geçirmez, yaşlanma karşıtı.

4. IP68'e kadar koruma seviyesi.

5. İç kısım 1x2 FBT ayırıcı+ 1x8 PLC ayırıcı veya 1x8 PLC ayırıcı ile donatılmıştır.

6. Kurulum yöntemi: direğe monte, havaya monte, duvara monte.

7. 30 metre 5 mm yuvarlak kablo depolamasını karşılamak için damla kablo depolama tepsisi ile donatılabilir.

3. Spesifikasyonlar

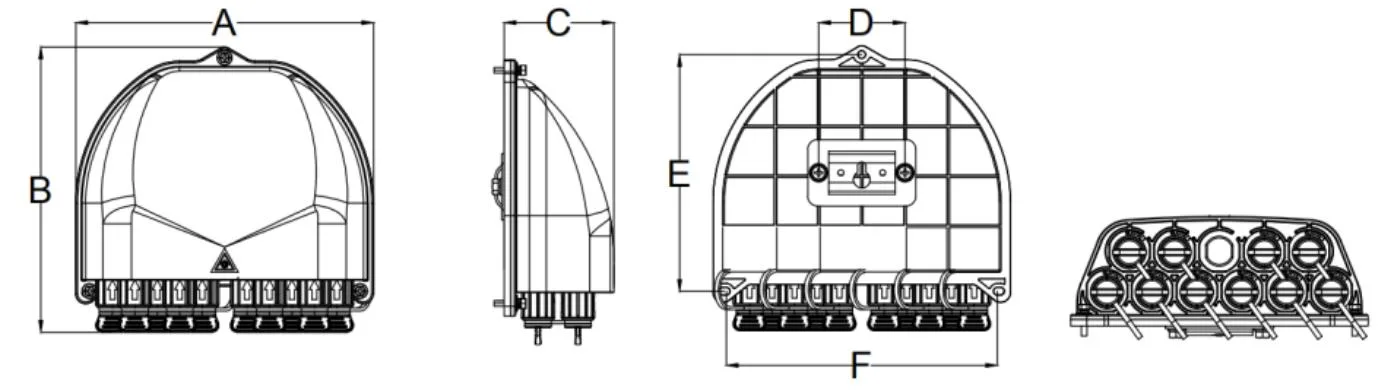

3.1 Mekanik Özellikler

4. Yapılandırma

Ana optik parametreler

Yukarıdaki tabloda gösterilen optik parametreler varsayılan değerlerdir ve gereksinimlere göre özelleştirilebilir.

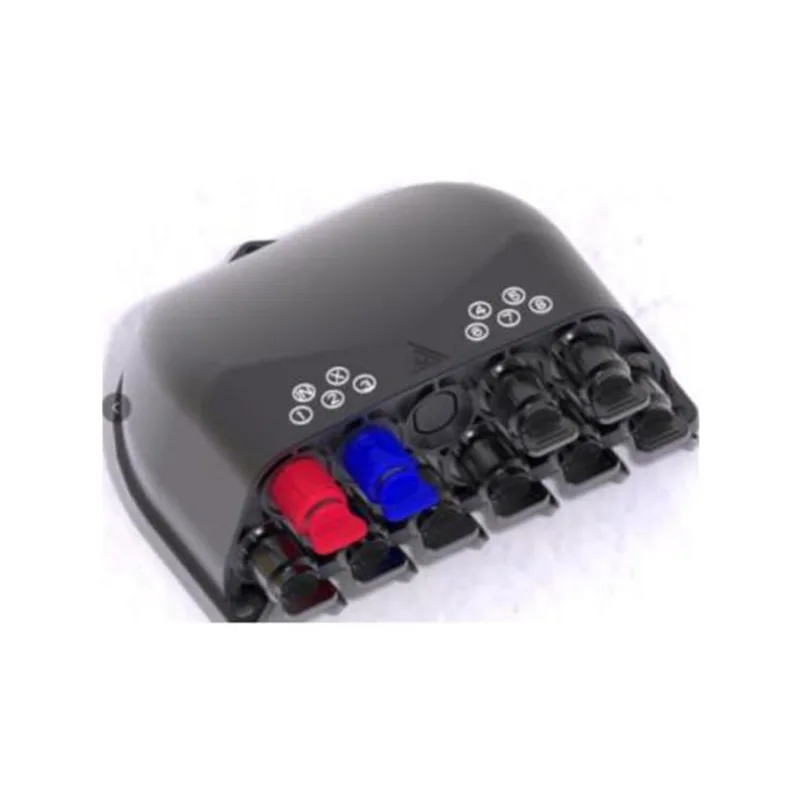

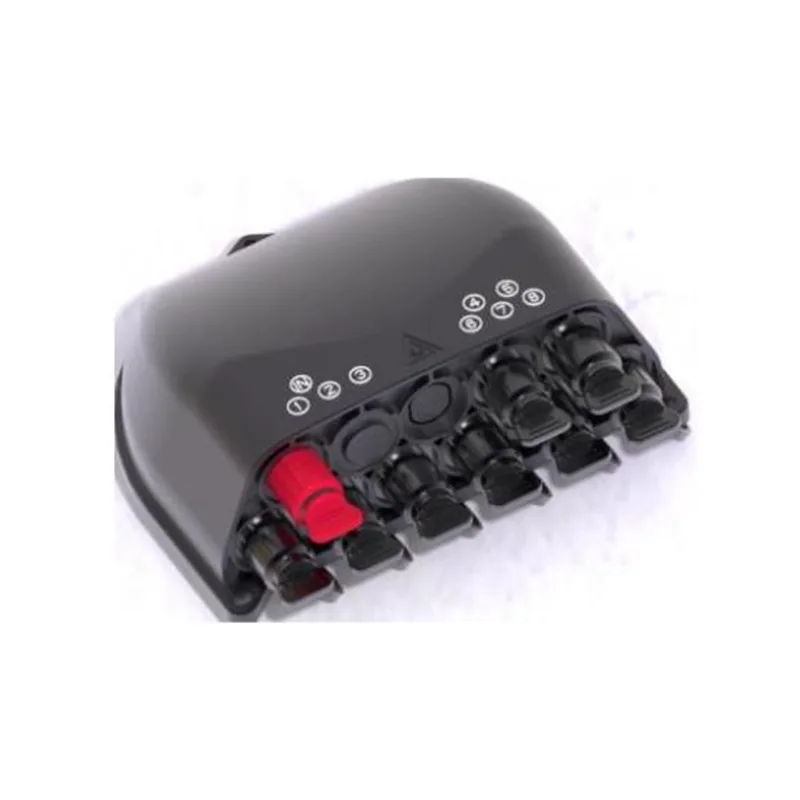

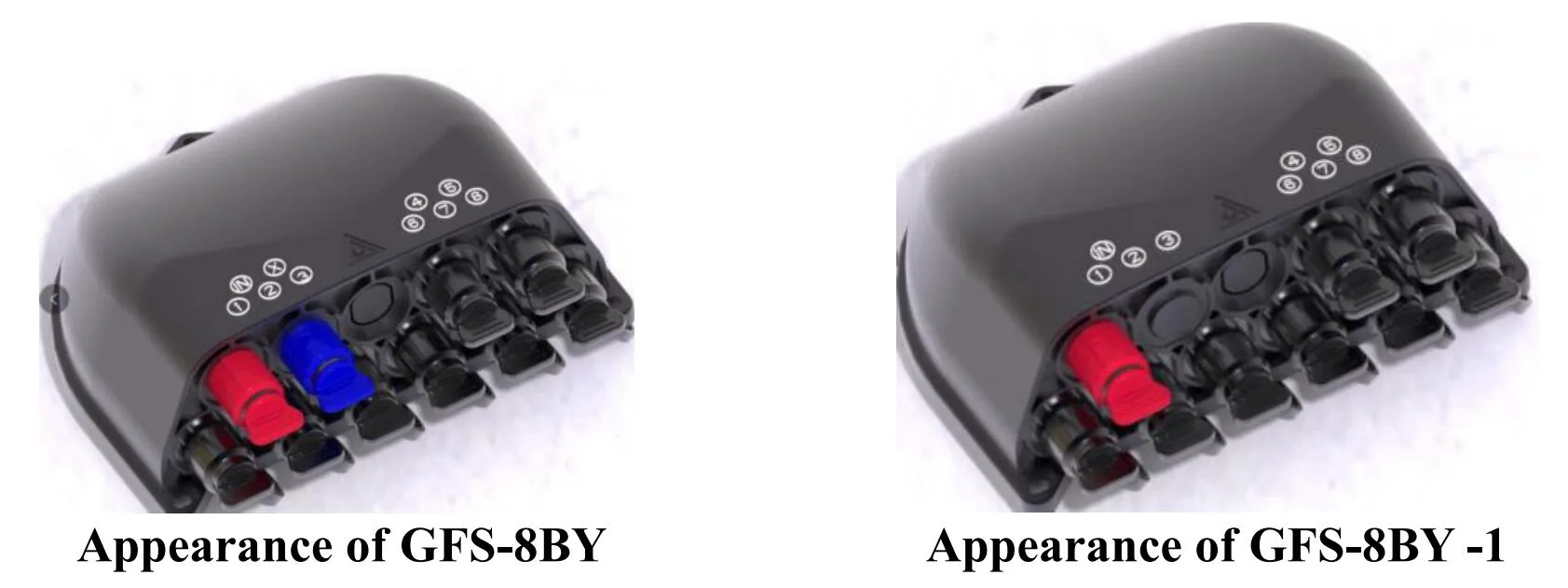

5. Ürün resmi

5.1 Ürün Kablosu Yolları:

Üstte plc, altta FBT

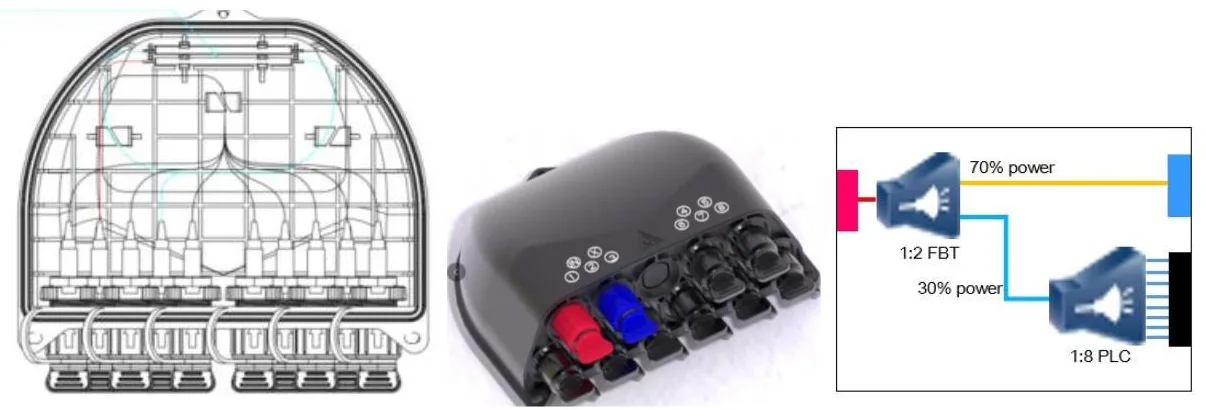

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Ayrıştırıcı Kablo Yolları)

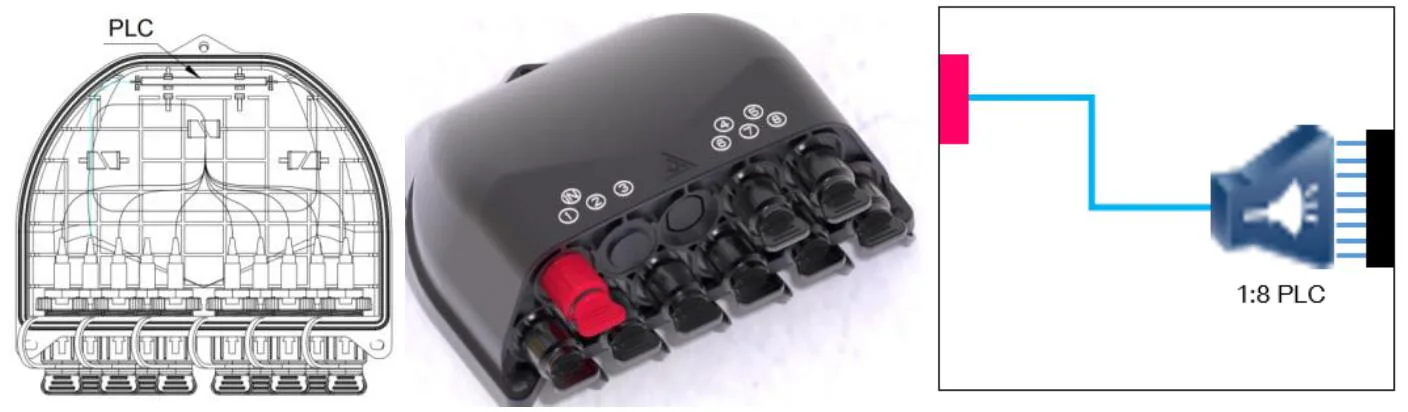

GFS-8By-1 (1 * 8 PLC Ayrıştırıcı Kablo Yolları)

5.2 Yapılandırma

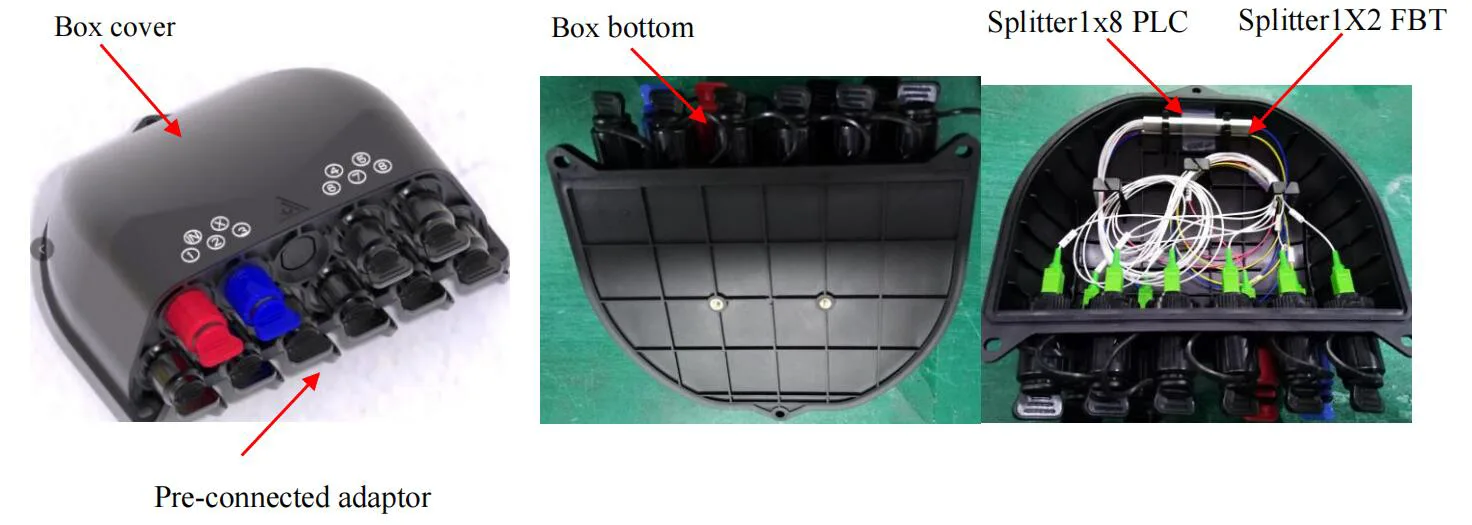

5.2.1 Ana Parçalar

5.2.2 Aksesuarlar

HAYIR.	Parça adı	Referans resmi	Birim	Miktar	Söz
1	Kullanıcılar	/	PC'ler	1	İÇİNDE
2	Ayrıştırıcı Test Raporu	/	PC'ler	1	İÇİNDE

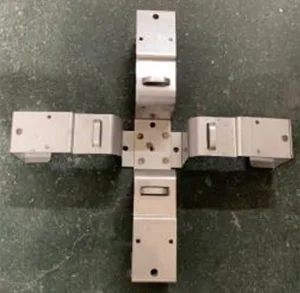

3	Duvara monte kit		ayarlamak	1	Müşteri olarak isteğe bağlı rica etmek
4	Direkle monte kit		ayarlamak	1	Müşteri olarak isteğe bağlı rica etmek
5	Havaya monte kit		ayarlamak	1	Müşteri olarak isteğe bağlı rica etmek

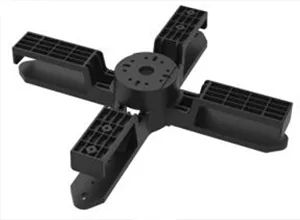

6	Damla kablosu depolama tepsisi		ayarlamak	1	Müşteri olarak isteğe bağlı rica etmek
7	Damla kablosu depolama tepsisi		ayarlamak	1	Müşteri olarak isteğe bağlı rica etmek

6. Çevresel özellikler

Bu ürün ROHS Çevre Koruma Direktifi ile uyumludur ve kurşun, kadmiyum, cıva, heksavalent krom, polibromine bifenil (PBB) ve polikromine difenil eter (PBDE) içeriği sınırını aşmaz.

7. Kurulum

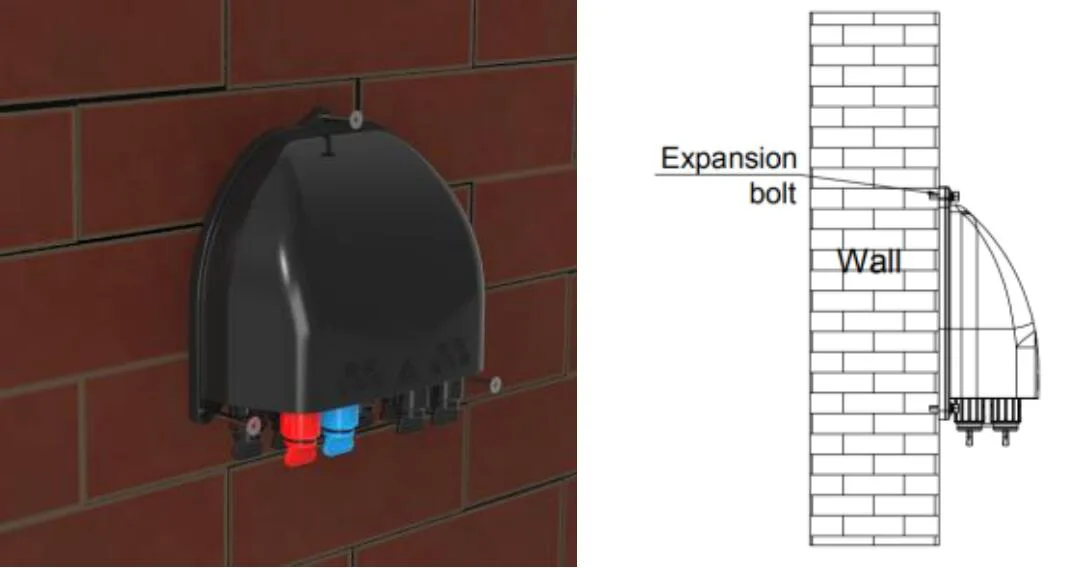

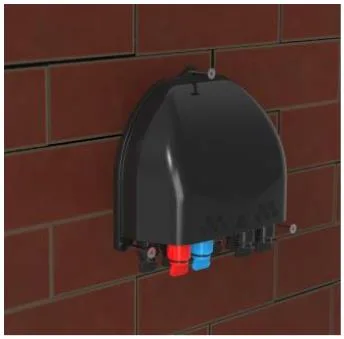

7.1. Duvara monte kurulum

Duvara 3 delik açın boyuta göre, genişleme fişini φ7.5*40 yerleştirin, kutuyu deliklerle eşleştirecek şekilde yerleştirin ve sabitlemek için vidaları kullanın.

Duvara monte kurulum

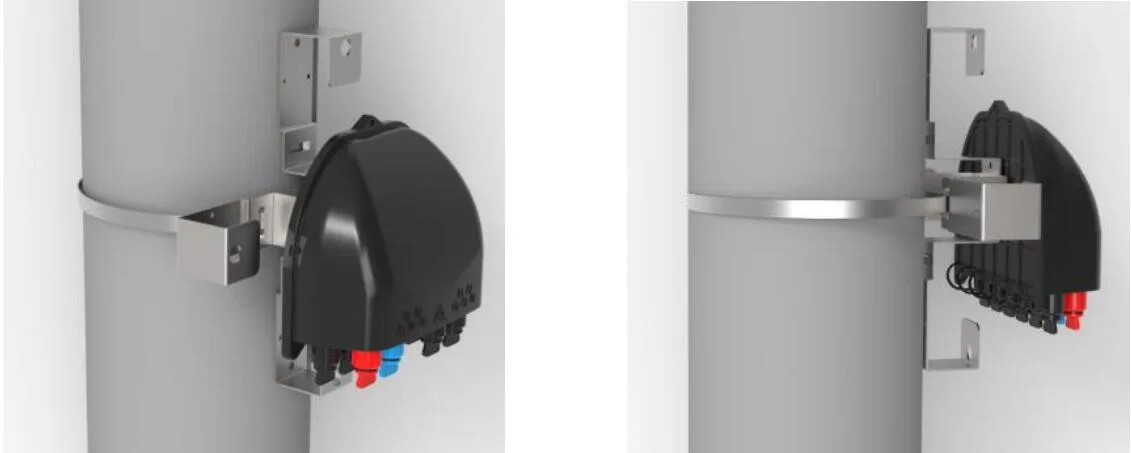

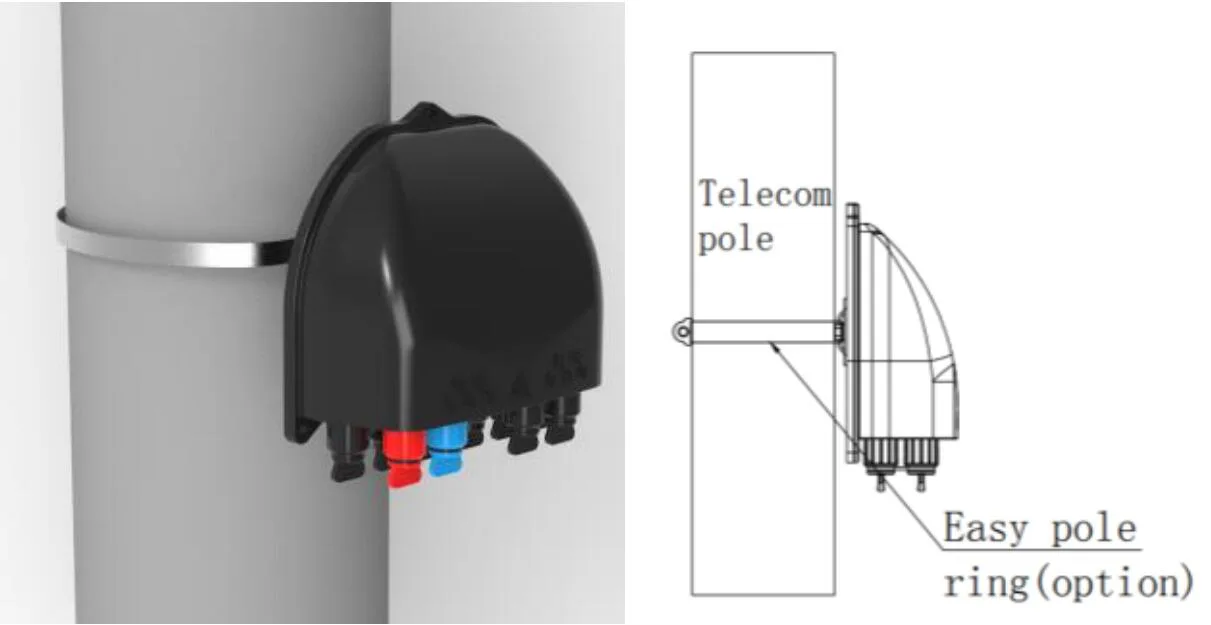

7.2. Direğe monte kurulum

Çember halkasını arka plakanın yuvasından geçirin ve telekomünikasyon direğine sabitleyin

Direkle monte edilmiş kurulum

7.3. Duvara monte edilmiş kurulum (damla kablo depolama tepsisi ile)

Duvara 4 delik açın Kablo depolama tepsisi montaj deliğinin boyutuna göre, genişleme fişini φ 8 * 40 yerleştirin, kutuyu deliklerle eşleşecek şekilde yerleştirin ve sabitleyin vidalarla.

Duvara monte edilmiş kurulum (damla kablo depolama tepsisi ile

7.4. Direğe monte edilmiş kurulum (damla kablo depolama tepsisi ile)

Paslanmaz çelik kayışı, damla kablo depolama tepsisinin yuvasından geçirin ve toka ile kutup üzerinde sabitleyin.

Direğe monte edilmiş kurulum (damla kablo depolama tepsisi ile)

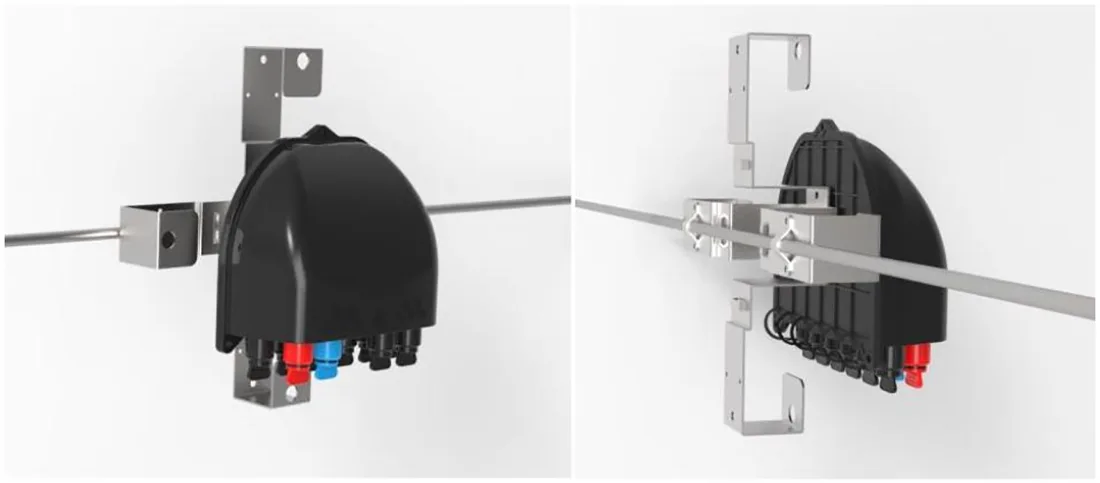

7.5. Havaya monte edilmiş kurulum (damla kablo depolama tepsisi ile)

Dağıtım kutusunu elçiye sabitlemek için küçük metal plakayı kullanın.

Havaya monte edilmiş kurulum (damla kablo depolama tepsisi ile)

8. Konektör çalışması

8.1 Önceden Bağlı Adaptör - A （E）

⚫ Fiber konektörün ok kısmını saat yönünün tersine döndürün ve toz kapağını çıkarın.

⚫ Fiber konektörün ok kısmı yukarıdadır, fiber konektörü sokete yerleştirin ve ardından oku döndürün Parça saat yönünde.

8.2 Önceden Bağlı Adaptör - B （XL）

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıftaki saat yönünde vidalayın

8.3 Önceden Bağlı Adaptör - C

⚫ Toz kapağını çıkarmak için optik fiber önceden oluşturulmuş fişin üzerine kayar halkayı optik fiber önceden oluşturulmuş fişin üzerine itin; Adaptör üzerindeki toz kapağını ok yönünde çıkarmak için düğmeye basın.

⚫ Önceden oluşturulmuş fişin gövdesini bağdaşana kadar adaptör tokası ile hizalayın. İki toz kapağını aynı şekilde bağlayın.

⚫ Takılı prefabrik fiş, kayar halkayı tokayı serbest bırakmak için iter ve daha sonra ana gövdeyi ayırmak için geriye doğru çeker.

8.4 Önceden Bağlı Adaptör - D

⚫ Ön bağlı fişi saat yönünde anti yönlendirin ve ön bağlı tapayı ve toz kapağını ok yönünde açın.

⚫ Ön bağlı fişi D ve ön bağlı adaptör D'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

8.5 Önceden Bağlı Adaptör - E (A)

⚫ Ön bağlı fişi anti saat yönünde açın ve ön bağlı fişi ve toz kapağını ok yönünde açın

⚫ Ön bağlı fişi E ve ön bağlı adaptör E'yi ok yönüne bağlayın ve sabitlemek için fişi saat yönünde döndürün.

8.6 Önceden Bağlı Adaptör -F

⚫ SC optik fiber konektörü tapasını sırayla gevşek parçalardan ekleyin ve ardından adaptöre takın;

⚫ Plastik tuşla adaptöre XL önceden bağlı adaptör kılıfını takın;

⚫ Snap yayının fişini kılıfın içine yerleştirin;

⚫ Kablo kelepçesi takılmalı ve çizgi fişe yakın olmalıdır;

⚫ Deri kablo kelepçesi koltuk kapağını kılıfın saat yönünde vidalayın.

9. Paket
