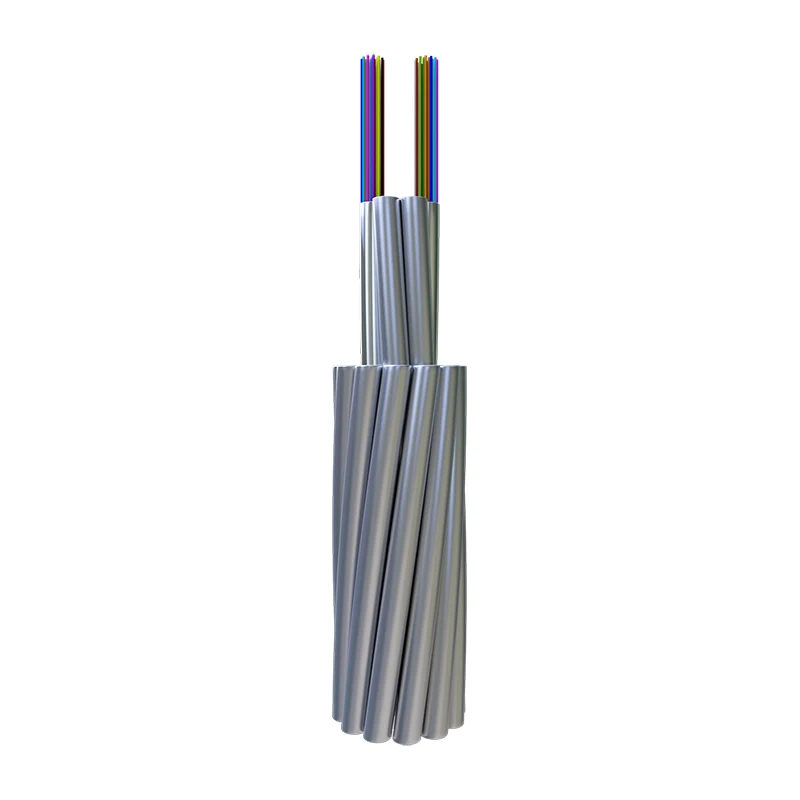

Örgülü borulu Fiber Optik Kompozit Havai Topraklama Kablosu

Orientalfiber Örgülü Borulu Optik Fiber Kompozit Havai Topraklama Kablosu (OPGW), güvenilir bir Çin üreticisi ve tedarikçisi olan Orientalfiber'in çok işlevli bir havai hibrit kablosudur. Bu OPGW, optik fiberleri çok damarlı bir tüp yapısı içerisinde birleştirerek hem havai topraklama kablosu hem de yüksek kapasiteli bir optik iletişim ortamı olarak hizmet eder. Üst düzey dağıtım ortamlarında istikrarlı veri iletimi, güçlü mekanik performans ve uzun vadeli dayanıklılık sağlayacak şekilde tasarlanmıştır. Ürün, yıldırımdan korunma ve iletişim güvenilirliğinin bir araya getirildiği enerji nakil hatları şebekeleri, demiryolları ve diğer altyapı projeleri için uygundur.

Talep Gönder

Ürün Açıklaması

Modern enerji şebekesi yapımında, eş zamanlı yüksek gerilim iletimi ve yüksek hızlı veri aktarımına yönelik talep hiç bu kadar yüksek olmamıştı.Oryantal elyafbir uzmanlık sunuyorÖrgülü borulu Fiber Optik Kompozit Havai Topraklama Kablosu (OPGW)Geleneksel blendajlı kabloların yerini alacak şekilde tasarlanmış gelişmiş bir hibrit kablo. Optik fiberleri çok damarlı bir metalik yapıya entegre eden OPGW'miz, çift işlevli bir çözüm sunar: yüksek gerilim hatları için güvenilir yıldırımdan korunma sağlarken, telekomünikasyon ve şebeke otomasyonu için omurga görevi görür.

Ürün Tanımı: Çift Rollü Altyapı

The Örgülü borulu Fiber Optik Kompozit Havai Topraklama Kablosuveri iletimi için optik fiberleri barındırırken, geleneksel bir topraklama kablosunun (iletim hattını yıldırım düşmesinden ve kısa devre akımlarından koruyan) işlevlerini yerine getiren bir havai kablodur. Bu çok telli tasarım, daha yüksek fiber sayısına ve daha fazla dayanıklılığa olanak tanır ve bu da onu enerji hizmet sektöründe omurga ağ inşaatı için tercih edilen seçenek haline getirir.

Tedarik ve Mühendislik için Stratejik Değer

SeçimOryantal elyafTedarik ortağınız olarak altyapınızın 2026 enerji ortamının zorlu taleplerini karşılamasını sağlar. Temel satın alma avantajları şunları içerir:

Yüksek Lif Yoğunluğu:Örgülü tüp tasarımımız, merkezi tüp versiyonlarına göre önemli ölçüde daha fazla fiber barındırır ve 5G ve akıllı şebeke IoT için geleceğe yönelik ağ genişletmeyi destekler.
Optimize Edilmiş Kısa Devre Kapasitesi:İçerideki fiber optiklerin bütünlüğünden ödün vermeden yüksek arıza akımlarıyla baş edecek şekilde tasarlanmıştır.
Daha Az Yaşam Döngüsü Maliyetleri:İletim hattının kendisiyle eşleşen bir hizmet ömrüne sahip olanÖrgülü borulu Fiber Optik Kompozit Havai Topraklama Kablosusık bakım veya yükseltme ihtiyacını azaltır.
Küresel Lojistik ve Ölçek:Yıllık 20 milyon dolarlık üretimle, 500KV ve 750KV ulusal düzeyde altyapı projelerini desteklemek için gerekli üretim ölçeğini sağlıyoruz.

Teknik Özellikler ve Performans Avantajları

The Oryantal elyafOPGW, en değişken dış ortamlarda bile başarılı olmasını sağlamak için hassasiyetle üretilmiştir:

Mekanik Stabilite:Hassas proses kontrolü, şiddetli rüzgar, buz yüklemesi veya yüksek gerilimli kurulum kuvvetleri altında bile elyafların gerilimsiz kalmasını sağlar.
Termal Koruma:Örgülü tüpler, fiberleri güç hattındaki kısa devre olayları sırasında oluşan aşırı ısıdan koruyan özel bileşiklerle doludur.
Korozyon Direnci:Alüminyum Kaplı Çelik (ACS) ve Alüminyum Alaşımlı tellerin kullanıldığı kablo, kıyı veya endüstriyel bölgelerdeki çevresel bozulmalara karşı oldukça dayanıklıdır.
Büyük Çap Seçenekleri:Yeni yüksek gerilim iletim sistemlerinin (110KV ila 750KV) mekanik gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır.

Ayrıntılı Özellikler ve Tasarım Parametreleri

Cihazın teknik konfigürasyonuÖrgülü borulu Fiber Optik Kompozit Havai Topraklama Kablosuprojenin spesifik kapsamına ve elektrik gereksinimlerine göre özelleştirilebilir:

Özellik	Standart Şartname	Operasyonel Avantaj
Gerilim Sınıfı	110KV, 220KV, 500KV, 750KV	Bölgesel ve ulusal şebekeler için çok yönlü.
Elyaf Sayısı	144 Fibere kadar (veya istek üzerine daha fazlası)	Büyük miktarda veri akışını destekler.
Malzeme Bileşimi	ACS (Alüminyum Kaplı Çelik) + AA (Alüminyum Alaşımlı)	Yüksek mukavemet/ağırlık oranı.
Standartlara Uygunluk	IEEE 1138, IEC 60794-4	Küresel birlikte çalışabilirliği ve güvenliği sağlar.

Temel Uygulamalar: Akıllı Şebekenin Güçlendirilmesi

The Örgülü borulu Fiber Optik Kompozit Havai Topraklama KablosuitibarenOryantal elyafbirçok kilit sektörde kritik bir bileşendir:

Yüksek Gerilim İletimi:Yeni inşa edilen 220KV ve 500KV hatlar için yıldırımdan korunma ve topraklama sunan birincil topraklama kablosu.
Güç Hizmeti İletişimi:Transformatör istasyonlarının gerçek zamanlı izlenmesi, uzaktan ölçüm ve koruyucu geçiş.
Geniş Bant Ana Taşıma:Kırsal veya uzun mesafeli veri aktarımı için fazla fiber kapasitesinin telekomünikasyon operatörlerine kiralanması.
Akıllı Şebeke Yönetimi:Otomatik arıza tespiti ve şebekenin kendi kendini onarması için gereken düşük gecikmeli iletişimi kolaylaştırmak.

Özellikler

● İyi mekanik ve sıcaklık performansı sağlamak için hassas proses kontrolü

● Daha büyük çap ve daha fazla optik fiber

● Kararlı yapı ve yüksek güvenilirlik

● Yüksek çekme mukavemeti ve büyük kısa süreli akım kapasitesi

Optik Fiber Özellikleri

	zayıflama				Bant genişliği		Polarizasyon Mod Dağılımı
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Bireysel Elyaf	Tasarım Bağlantı Değeri (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ kilometre	≤0,1ps/ kilometre
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ kilometre	≤0,1ps/ kilometre
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

İnşaatlar ve Performans

	Sınıflandırma	Malzeme	Değer
Yapı	Optik Fiber	G652D/G655 vb.	2 - 144
	Koruma Tüpü	Paslanmaz çelik boru	1,5 - 6 mm
	Telli Hat	AS tel / AA tel / Al Çubuk	1,5 - 6 mm
	Maks. Çap		30 mm
	Maks. Enine kesit		500 mm²
karakteristik	DL/T standartlarına göre 832, IEC60794-4-10, IEEE1138
	Maks. Çekme Dayanımı (RTS) (kN)		700
	Maks. Ezilme Dayanımı (N/100mm)		3000
	Maks. Kısa Akım Kapasitesi (40°C ila 200°C)(kA2s)		2000
	Min. Bükme Yarıçapı (Dinamik)		20 gün
	Min. Bükme Yarıçapı (Statik)		15 gün
Çevre Performans	Kurulum (°C)		-10 ila +50
	Taşıma ve İşletme (°C)		-40 ila +65

Not: D kablo çapıdır.

Özel Tip ve Teknik Veriler

HAYIR.	Teknik Veriler
HAYIR.	Ürün Tipi	Yapı Tipi	Maks. Elyaf Saymak	AS Tel Bölümü (mm2)	Çap (mm)	Kablo Ağırlığı (kg/km)	Oran Çekme Dayanımı (kN)	20°DC Rezistans （Ω/km）	Kısa Süreli Akım Kapasitesi （40-200°CkA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS+4/2,5/20AS+ 11/2.8/20AS, Optik Ünite 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90-[57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2.8/40AS, Optik Ünite 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2.8/20AS, Optik Ünite 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2.8/40AS, Optik Ünite 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, Optik Ünite 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, Optik Ünite 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2,8/AA, Optik Ünite 1/2,7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS＋5/2,9/20AS＋ 12/2.9/20AS, Optik Ünite 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12/2.9/30AS, Optik Ünite 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12/2.9/40AS, Optik Ünite 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, Optik Ünite 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, Optik Ünite 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, Optik Ünite 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS＋5/3,0/20AS＋ 12/3.0/20AS, Optik Ünite 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS＋5/3,0/30AS＋ 12/3.0/30AS, Optik Ünite 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS＋5/3,0/40AS＋ 12/3.0/40AS, Optik Ünite 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, Optik Ünite 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, Optik Ünite 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, Optik Ünite 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, Optik Ünite 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, Optik Ünite 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, Optik Ünite 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, Optik Ünite 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, Optik Ünite 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3.5/20AS, Optik Ünite 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3.6/20AS, Optik Ünite 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3.6/14AS, Optik Ünite 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3.6/20AS, Optik Ünite 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3.6/30AS, Optik Ünite 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3.6/40AS, Optik Ünite 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Optik Ünite 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mekanik ve Çevresel Test Özellikleri

Öğe	testi Yöntem	Gereksinimler
Tansiyon	IEC 60794-1-2-E1 Yük: kablo yapısına göre Örnek uzunluk: en az 10 m, bağlantılı uzunluk en az 100 m Süre süre: 1 dakika	%40 GZS ilave elyaf gerilimi yok (%0,01), ilave yok zayıflama (0,03dB). %60 GZS fiber gerilimi≤0,25%,ek zayıflama≤0,05dB (Hayır testten sonra ek zayıflama).
Ezmek	IEC 60794-1-2-E3 Yük: Yukarıdaki tabloya göre üç nokta Süre süre: 10 dakika	Ek 1550nm'de zayıflama ≤0,05dB/fiber; Elemanlara zarar vermez
Su Penetrasyon	IEC 60794-1-2-F5B Zaman : 1 saat Örnek uzunluğu: 0,5m Su yükseklik: 1m	Hayır su sızıntısı.
Sıcaklık Bisiklete binme	IEC 60794-1-2-F1 Örnek uzunluk: En az 500m Sıcaklık aralık: -40°C ila +65°C Döngüler: 2 Sıcaklık bisiklet testi bekleme süresi: 12 saat	zayıflama katsayısındaki değişiklik şundan daha az olacaktır: 1550nm'de 0,1dB/km.

Sıkça Sorulan Sorular (SSS)

Yüksek gerilim hatları için çok telli borulu OPGW neden daha iyidir?

Çok telli boru tasarımı, daha büyük kablo çapına ve daha yüksek fiber sayısına olanak tanır. Ayrıca, 500KV ve 750KV hatlarda kullanılan uzun mesafeli geçişler için hayati önem taşıyan mekanik stresi kablo boyunca daha eşit bir şekilde dağıtır.

Oryantal elyaf OPGW'nin kalitesini nasıl sağlıyor?

ISO9001 kalite yönetimi ve ISO45001 güvenlik sistemleri altında faaliyet gösteriyoruz. Her Örgülü Borulu Optik Fiber Kompozit Havai Topraklama Kablosu partisi, sevkıyattan önce çekme mukavemeti, ezilme direnci ve kısa devre performansı açısından sıkı testlere tabi tutulur.

Bu kablo mevcut hatlarda kullanılabilir mi?

OPGW sıklıkla "yeni inşa edilmiş" hatlar için kullanılsa da, eski rotalara iletişim yetenekleri eklemek amacıyla şebeke modernizasyon projeleri sırasında sıklıkla mevcut geleneksel topraklama kablolarının yerine kullanılır.
