Tek tüplü Fiber Optik Kompozit Havai Topraklama Kablosu

Tek tüplü optik fiber kompozit havai topraklama kablosu (OPGW), havai topraklama kablosu ve optik iletişim gibi birden fazla işlevi olan, optik fiber içeren bir havai hibrit kablodur.

Talep Gönder

Ürün Açıklaması

Tek Tüplü Optik Fiber Kompozit Havai Topraklama Kablosu (OPGW), havai topraklama kablosu ve optik iletişim gibi birden fazla işlevi olan, optik fiber içeren bir havai hibrit kablodur. Geleneksel havai topraklama kablolarından farklı olarak bu ürün, optik iletişim bileşenlerini kablo yapısına entegre ederek güç iletim hattı koruması ve bilgi iletiminin entegrasyonunu gerçekleştirerek güç ve iletişim ağlarının inşaat maliyetini, işletme ve bakım maliyetini etkili bir şekilde azaltabilir.

Tek Borulu Optik Fiber Kompozit Havai Topraklama Kablosunun Uygulama Kapsamı

Orientalfiber Uni-tube Optik Fiber Kompozit Havai Topraklama Kablosu esas olarak 110KV, 220KV, 500KV, 750KV ve havai yüksek gerilim iletim sistemlerinin iletişim hatları için kullanılır. Ürün, enerji endüstrisinin yanı sıra demiryolu taşımacılığı, otoyol, petrokimya, madencilik ve hem havai zemin korumasına hem de yüksek hızlı optik iletişime ihtiyaç duyan diğer endüstrilerde de yaygın olarak kullanılmakta ve endüstriyel üretim ve operasyon için istikrarlı ve verimli veri iletim desteği sağlamaktadır.

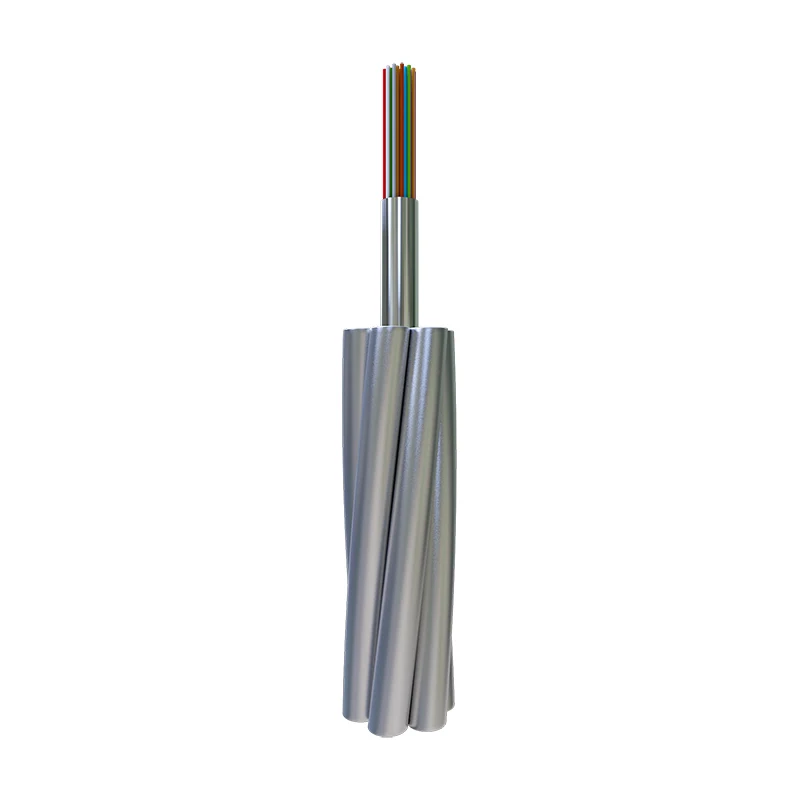

Ürün Yapısı

Çekirdek Bileşenler

Orientalfiber Tek Borulu Optik Fiber Kompozit Havai Topraklama Teli, bilimsel ve makul bir yapısal tasarımı benimser ve temel bileşenleri arasında optik fiber ünitesi, alüminyum alaşımlı tel, çelik çekirdek ve dış kılıf bulunur. Optik fiber ünitesi, optik fiberi harici mekanik hasarlardan ve çevresel erozyondan etkili bir şekilde koruyan tek bir tüp içine yerleştirilmiştir; alüminyum alaşımlı tel ve çelik çekirdek, çekme kuvvetinin taşınmasından ve havai çalışma sırasında kablonun stabilitesinin sağlanmasından sorumludur; dış kılıf, ürünün kullanım ömrünü uzatan, yaşlanmayı önleyici ve korozyona dayanıklı yüksek kaliteli malzemelerden yapılmıştır.

Yapısal Avantajlar

Tek tüplü Optik Fiber Kompozit Havai Topraklama Kablosunun tek tüplü yapı tasarımı, ürün yapısını kompakt hale getirerek taşıma ve kurulum için uygundur. Aynı zamanda, iç bileşenlerin makul dağılımı, ürünün iyi mekanik özelliklere ve iletişim performansına sahip olmasını ve kuvvetli rüzgar, şiddetli yağmur, yüksek sıcaklık ve düşük sıcaklık gibi çeşitli zorlu dış ortamlara uyum sağlayabilmesini sağlar.

Ürün Özellikleri

Mekanik Performans Özellikleri

● İyi çekme mukavemeti: Ürün, büyük çekme kuvveti taşıyabilen, uzun mesafeli yüksek gerilim iletim hatlarının havai kurulum gereksinimlerine uyum sağlayabilen ve kablonun normal kullanım koşulları altında kopmamasını veya deforme olmamasını sağlayan yüksek mukavemetli çelik çekirdek ve alüminyum alaşımlı tel ile donatılmıştır.

● Küçük çap, hafiflik, kule üzerinde küçük ek yük: Geleneksel kompozit havai topraklama kablolarıyla karşılaştırıldığında, Tek Borulu Optik Fiber Kompozit Havai Topraklama Teli, daha küçük bir çapa ve daha hafif ağırlığa sahiptir; bu, iletim kulesi üzerindeki ek yükü azaltabilir, kule inşaatına yapılan yatırımı azaltabilir ve enerji nakil hattının genel stabilitesini artırabilir.

İletişim Performansı Özellikleri

● Uygun fiber fazla uzunluklu optik ünitenin yapılması kolaydır: Tek tüplü yapı, optik fiber fazla uzunluğunun düzenlenmesi için uygundur; bu, sıcaklık farkı ve mekanik deformasyondan kaynaklanan fiber uzunluğu değişimini etkili bir şekilde telafi edebilir, optik sinyal iletiminin stabilitesini sağlayabilir ve iletim sırasında sinyal zayıflamasını azaltabilir.

● Düşük sinyal zayıflaması: Seçilen yüksek kaliteli optik fiber, iyi iletim performansına, düşük sinyal zayıflamasına sahiptir ve yüksek gerilim iletim sistemlerinin ve çeşitli endüstriyel senaryoların iletişim ihtiyaçlarını karşılayarak uzun mesafeli yüksek hızlı veri iletimini gerçekleştirebilir.

Çevresel Uyum Özellikleri

● Korozyon direnci: Ürünün dış kılıfı ve iç metal bileşenleri, asit yağmuru, tuzlu sis ve diğer zorlu ortamların aşınmasına karşı direnç gösterebilen ve kıyı, endüstriyel ve zorlu çevre koşullarına sahip diğer alanlarda kullanıma uygun korozyon önleyici teknolojiyle işlenmiştir.

● Yaşlanma karşıtı ve yüksek ve düşük sıcaklık direnci: Ürünün malzemesi iyi bir yaşlanma karşıtı performansa sahiptir, uzun süreli dış mekan kullanım ortamına uyum sağlayabilir ve -40°C ila 80°C sıcaklık aralığında normal şekilde çalışabilir, böylece ürünün farklı iklim bölgelerinde istikrarlı çalışmasını sağlar.

Tek tüplü fiber optik kompozit havai topraklama kablosu esas olarak 110KV, 220KV, 500KV, 750KV ve havai yüksek voltaj iletim sistemlerinin iletişim hatları için kullanılır.

Özellikler

● İyi gerilme mukavemeti

● Küçük çap, hafiflik, kule üzerinde küçük ek yük

● Uygun fiber fazla uzunluğuna sahip optik ünitenin yapılması kolay

Optik Fiber Özellikleri

	zayıflama				Bant genişliği		Polarizasyon Modu Dağılımı
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Bireysel Elyaf	Tasarım Bağlantı Değeri (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

İnşaatlar ve Performans

	Sınıflandırma	Malzeme	Değer
Yapı	Optik Fiber	G652D/G655 vb.	2 - 48
	Koruma Tüpü	Paslanmaz çelik boru	1,5 - 6 mm
	Telli Hat	AS tel / AA tel / Al Çubuk	1,5 - 6 mm
	Maks. Çap		18 mm
	Maks. Enine kesit		200mm2
karakteristik	DL/T 832, IEC60794-4-10, IEEE1138 standartlarına göre
	Maks. Çekme Dayanımı (RTS) (kN)		280
	Maks. Ezilme Dayanımı (N/100mm)		2200
	Maks. Kısa Akım Kapasitesi (40°C-200°C)(kA2s)		100
	Min. Bükme Yarıçapı (Dinamik)		20 gün
	Min. Bükme Yarıçapı (Statik)		15 gün
Ortam Performansı	Kurulum (°C)		-10 ila +50
	Taşıma ve İşletme (°C)		-40 ila +65

Not: D kablo çapıdır.

Özel Tip ve Teknik Veriler

HAYIR.	Teknik Veriler
HAYIR.	Ürün Tipi	Yapı Tipi	Maks. Elyaf Sayısı	AS Tel Bölümü (mm²)	Çap (mm)	Kablo Ağırlığı (kg/km)	Oran Çekme Dayanımı (kN)	20°DC Rezistans （Ω/km）	Kısa Süreli Akım Kapasitesi （40-200°C kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Optik Ünite 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Optik Ünite 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Optik Ünite 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Optik Ünite 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Mekanik ve Çevresel Test Özellikleri

Öğe	Test Yöntemi	Gereksinimler
Tansiyon	IEC 60794-1-2-E1 Yük: Kablo yapısına göre Örnek uzunluğu: en az 10 m, bağlantılı uzunluk en az 100 m Süre: 1 dk	%40RTS ek fiber gerilimi yok (%0,01), ek zayıflama yok (0,03dB). %60RTS fiber gerilimi≤%0,25, ek zayıflama≤0,05dB (Testten sonra ek zayıflama yok).
Ezmek	IEC 60794-1-2-E3 Yük: Yukarıdaki tabloya göre üç nokta Süre: 10 dk.	1550nm'de ek zayıflama ≤0,05dB/fiber; Elemanlara zarar vermez
Su Penetrasyon	IEC 60794-1-2-F5B Süre: 1 saat Numune uzunluğu: 0,5 m Su yüksekliği: 1 m	Su sızıntısı yok.
Sıcaklık Döngüsü	IEC 60794-1-2-F1 Örnek uzunluğu: En az 500 m Sıcaklık aralığı: -40°C ila +65°C Döngüler: 2 Sıcaklık döngüsü testi bekleme süresi: 12 saat	Zayıflatma katsayısındaki değişiklik 1550 nm'de 0,1 dB/km'den az olacaktır.
