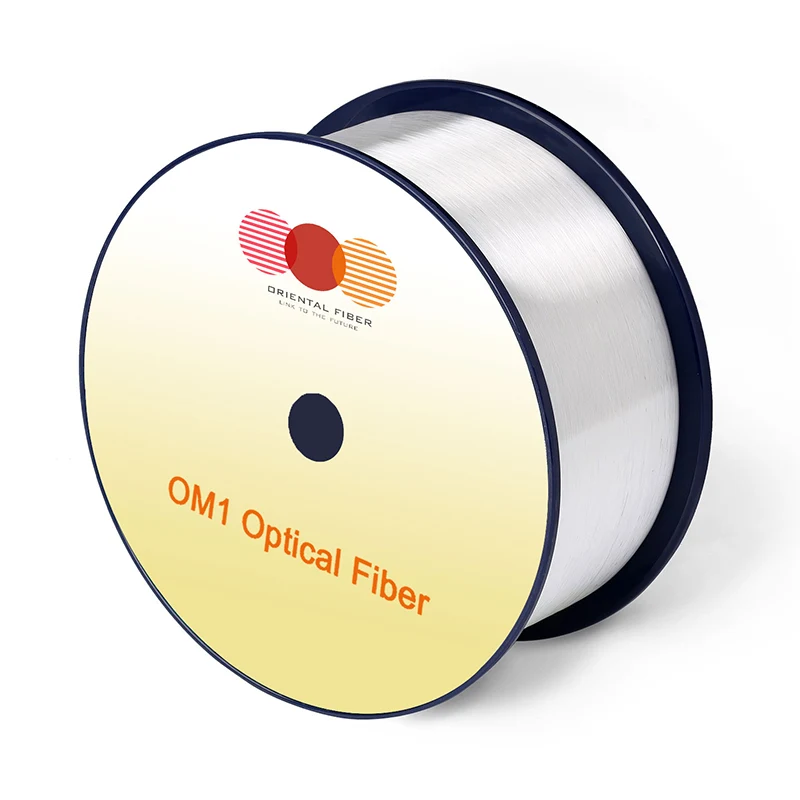

Çok modlu optik fiber OM1

Özellikler

Koşullar

Belirtilen değerler

Birimler

Geometri özellikleri

Çekirdek çapı

-

62.5 ± 2.5

[μm]

Çekirdek Dairesellik

-

≤5.0

[%]

Kaplama çapı

-

125.0 ± 1.0

[μm]

Dairesel olmayanlık kaplama

-

≤1.0

[%]

Kaplama çapı

-

245 ± 7

[μm]

Kaplama/kaplama konsantriklik hatası

-

≤10.0

[μm]

Kaplama dairesellik

-

≤6.0

[%]

Çekirdek/kaplama konsantriklik hatası

-

≤1.5

[μm]

Teslimat uzunluğu

-

17.6'ya kadar

[km/makara]

Optik özellikler

Zayıflama

850nm

≤2.7

[db/km]

1300nm

≤0.6

[db/km]

Aşırı modal bant genişliği

850nm

≥200

[MHz · km]

1300nm

≥500

[MHz · km]

Sayısal açıklık

-

0.275 ± 0.015

-

Grup kırılma indisi

850nm

1.496

-

1300nm

1.491

-

Sıfır dispersiyon dalga boyu ， λ0

-

1320 ~ 1365

[NM]

Sıfır dispersiyon eğimi ， s0

1320nm≤ λ0 ≤1348nm

≤0.11

[ps/(nm2 · km)]

1348nm≤ λ0 ≤1365nm

≤0.001 （1458-l0）

[ps/(nm2 · km)]

Makrobending Kayıp

-

-

-

100 tur @ 37.5 mm yarıçapı

850nm

≤0.50

[DB]

1300nm

≤0.50

[DB]

Geri Sırış Özellikleri

1300nm

Adım （Çift yönlü ölçümün ortalaması）

-

≤0.10

[DB]

Lif uzunluğu ve nokta süreksizlik üzerindeki usulsüzlükler

-

≤0.10

[DB]

Zayıflama tekdüzeliği

-

≤0.10

[db/km]

Çevresel özellikler

850nm & 1300nm

Sıcaklık Bisikleti

-60 ℃ -85 ℃

≤0.10

[db/km]

Sıcaklık-Sizlik Bisikleti

-10 ℃ ila 85 ℃ ，% 4 ila% 98 rh

≤0.10

[db/km]

Su daldırma

23 ℃, 30 gün

≤0.10

[db/km]

Kuru ısı

85 ℃ ， 30 gün

≤0.10

[db/km]

Nemli ısı

85 ℃,% 85 rh ， 30 gün

≤0.10

[db/km]

Mekanik spesifikasyon

Kanıt testi

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Kaplama şeridi kuvveti

tipik ortalama güç

1.5

[N]

zirve kuvveti

≥1.3 ， ≤8.9

[N]

Dinamik stres korozyonu duyarlılık parametresi （nd, tipik）

-

20

-
