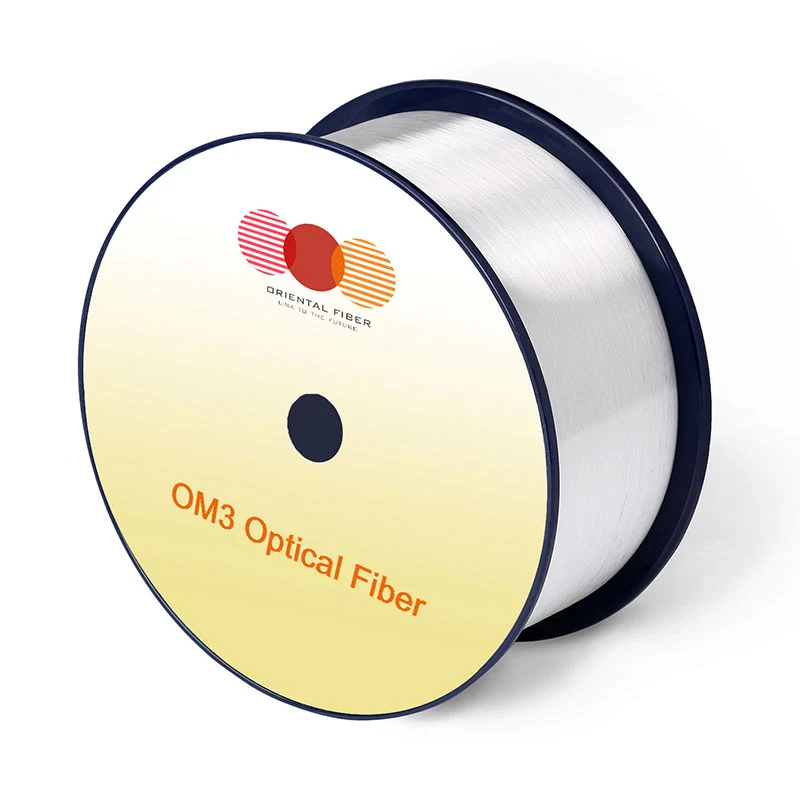

Çok modlu optik fiber OM2+/OM3

Özellikler

Koşullar

Belirlenmiş değer

Birimler

Geometri Özellikler

Çekirdek Çap

-

50 ± 2.5

[μm]

Çekirdek Dairesellik

-

≤5.0

[%]

Kaplama Çap

-

125.0 ± 1.0

[μm]

Kaplama Dairesellik

-

≤0.6

[%]

Kaplama Çap

-

245 ± 7

[μm]

Kaplama/kaplama Konsantriklik hatası

-

≤10.0

[μm]

Kaplama Dairesellik

-

≤6.0

[%]

Çekirdek/kaplama Konsantriklik hatası

-

≤1.0

[μm]

Teslimat Uzunluk

-

yukarı 8.8'e

[km/makara]

Optik Özellikler

Zayıflama

850nm

≤2.4

[db/km]

1300nm

≤0.6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 Bend Düzensiz

Aşırı Modal bant genişliği

850nm

≥700/≥1500/≥3500

[MHz · km]

1300nm

≥500/≥500/≥500

[MHz · km]

Etkili Modal bant genişliği

850nm

≥950/≥2000/≥4700

[MHz · km]

Başvuru Destek mesafesi

-

-

-

40GBASE SR4 / 100gbase-sr101

850nm

-/140/170

[M]

10GBASE SR

850nm

150/300/550

[M]

1000Base-SR

850nm

750/1000/1100

[M]

DMD Spesifikasyon

Uyumlu IEC60793-2-10 gereksinimlerinden daha sıkı ve daha sıkı

-

Sayısal Açıklık

-

0.200 ± 0.015

-

Grup Kırılma ineksi

850nm

1.482

-

1300nm

1.477

-

Sıfır dispersiyon dalga boyu (λ0)

-

1295-1340

[NM]

Sıfır Dispersiyon Eğimi (S0)

1295nm≤0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310NM≤0≤1340NM

≤0.000375 (1590-l0)

[ps/(nm2 · km)]

Makro Kayıp2

-

-

-

2 15 mm yarıçap

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 @ 7,5 mm yarıçap

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

Geri atma Özellikler

1300nm

Adım （Çift yönlü ölçümün ortalaması）

-

≤0.10

[DB]

Usulsüzlükler Fiber uzunluğu ve nokta süreksizliği üzerinde

-

≤0.10

[DB]

Zayıflama Tekdüzelik

-

≤0.08

[db/km]

Çevre Özellikler

850nm & 1300nm

Sıcaklık Bisikletçilik

-60 ℃ -85 ℃

≤0.10

[db/km]

Sıcaklık Bisikletçilik

-10 ℃ ila 85 ℃ ，% 4 ila% 98 rh

≤0.10

[db/km]

su Dalma

23 ℃, 30 gün

≤0.10

[db/km]

Kuru Sıcaklık

85 ℃ ， 30 gün

≤0.10

[db/km]

Nemli Sıcaklık

85 ℃,% 85 rh ， 30 gün

≤0.10

[db/km]

Mekanik Spesifikasyon

Kanıt Test

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Kaplama Şerit kuvveti

tipik ortalama güç

1.5

[N]

doruğa ulaşmak güç

≥1.3, ≤8.9

[N]

Dinamik stres korozyonu duyarlılık parametresi （nd, tipik）

-

20

-
