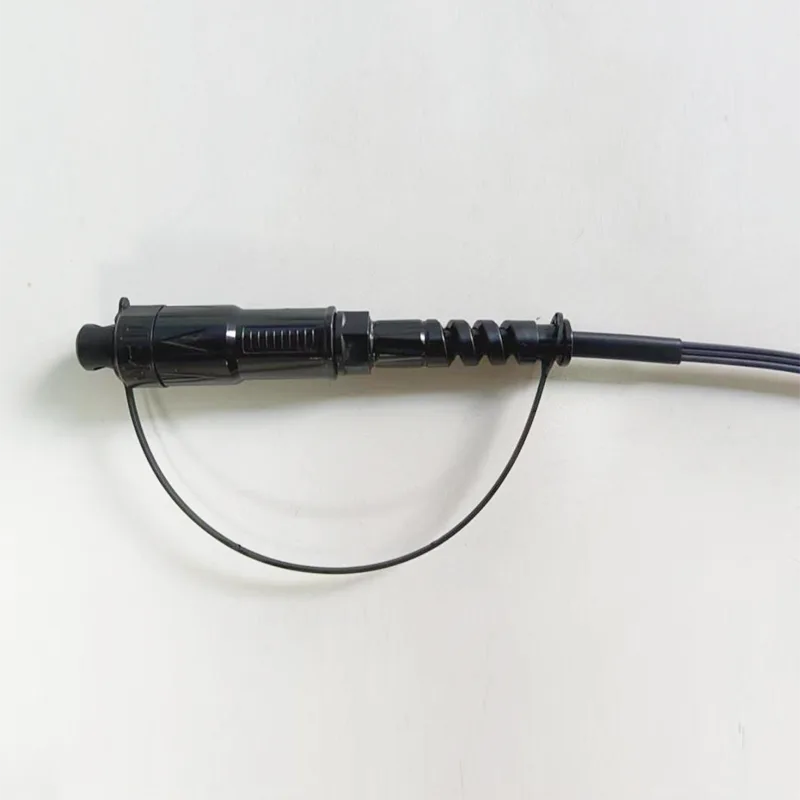

φ5mm su geçirmez damla kablosu H Optik SC/APC Konektör Yama Kablosu

Başvuru:● FTTX/FTTH sistemleri● Ethernet uygulamaları● CATV bağlantıları● Optik sinyal dağılımı● Pasif Optik Ağlar (PON)● Omurga, yatay ve yükseltici uygulamaları● Preterminli damla terminal kutuları● Açık alanlar; Sert ortamÖzellikler:● Düşük yerleştirme kaybı, yüksek ......

Talep Gönder

Ürün Açıklaması

Başvuru:

● FTTX/FTTH sistemleri

● Ethernet uygulamaları

● CATV bağlantıları

● Optik sinyal dağılımı

● Pasif Optik Ağlar (PON)

● Omurga, yatay ve yükseltici uygulamaları

● Preterminli damla terminal kutuları

● Açık alanlar; Sert ortam

Özellikler:

● Düşük yerleştirme kaybı, yüksek getiri kaybı.

● Tekrarlanabilirlik ve değiştirilebilirlik açısından iyidir.

●% 100 yerleştirme, dönüş kaybı, uç yüz ve.

● Müdahale muayenesi.

● Mükemmel mekanik dayanıklılık.

● Telcordia GR-326 çekirdeğine uymak.

● Optik kablolamanın yönetiminde yüksek performans ve güvenilirlik sağlar.

● Hızlı ve kolay kurulum ve yeniden yapılandırma.

● Basit kullanım, özel araca gerek yok.

● IP68 su geçirmez.

1. Yama kablosu teknik özellikleri

Yapılar	Birim	Açıklamalar
Fiber sayısı		Simpleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.30 (Tipik: 0.15)
Dönüş Kaybı	DB	≥ 60
Bağlantı türü		SC/APC
Başlık		Seramik
Bağlantı döngüleri		500
Kablo ceket rengi		Siyah
Kablo dış çapı	mm	5.0 ± 0.2
Fiber modu		Tek Mod: G657A2
Kablo ceket malzemesi		HDPE
Kablo ağırlığı	Kg/km	22 （Yaklaşık）
Baskı İçeriği		Özelleştirilebilir
Uzunluk	m	50 、 75 、 125 、 175 veya özelleştirilebilir (Tolerans: ± 0.5m)
Bağlayıcı tipi		Giriş ： Accord H Optik SC/APC
Bağlayıcı tipi		Çıktı ： Accord H Optik SC/APC
Çekiş (aralarında eksenel kablo ve konektör)	N	200
Su geçirmez kale		IP68
Çalışma sıcaklığı	℃	-25 ° C ~ +70 ℃
Saklama sıcaklığı	℃	-25 ° C ~ +70 ℃

2. Kablo kesiti

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Kablo yapısı boyutu

Öğe	İçerik	Spesifikasyonlar
Sıkı tampon fiber	Sayı	1
	Tip	G.657A2
	Renk	Mavi
	Malzeme	Lszh
	Çap (mm)	0.90 ± 0.05
İç kılıf	Çap (mm)	2.8 ± 0.2
	Kalınlık (mm)	0.25 ± 0.05
	Renk	Beyaz
	Malzeme	Lszh
Güç Üyesi 1	Malzeme	Yapıştırılmış frp
Güç Üyesi 1	Miktar	0.5*2
Güç Üyesi 2	Malzeme	Aramid iplik + su engelleyen cam iplik
Yırtma kablosu	Sayı	1
Yırtma kablosu	Renk	Kırmızı
Kılıf	Malzeme	HDPE
	Çap (mm)	5.0 ± 0.2
	Kalınlık (mm)	1.1 ± 0.1
	Renk	Siyah
Kablo weigth	Kg/km	22 ± 3

4. Kablo malzemesi

4.1 Optik Fiber

Kablo fiberinin (bitmiş kablonun fiberi) tüm özellikleri, en azından ITU-T tavsiyesine göre G.657A2 olacak ve aşağıdaki gibi olacaktır.

Öğe	Spesifikasyon
Fiber tipi	Tek mod
Fiber malzeme	Doped silika
Zayıflama katsayısı @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kablo oluşumundan sonra @ 1310 nm @ 1550 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 db/km ≤ 0.22 dB/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324 nm
Sıfır dispersion eğimi	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Kromatik dispersiyon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mod alanı çapı @ 1310 nm	8.5-9.3um
Çekirdek / kaplı eşmerkezlilik hatası	≤ 0.5
Kaplama çapı	125.0 ± 0.7
Dairesel olmayanlık kaplama	≤% 5
Birincil kaplama çapı	242 ± 7 bir
Konsantriklik Birincil Kaplama / Kaplama	≤10 um
Kaplama dairesellik	≤0,7
Kablo bükme kaybı ile zayıflama 1 Turn 1 Mandrel 7.5mm 10 tur 1 mandrel 15mm	1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km

5. Optik fiber kablosunun performansı

5.1 Kablo bükme yarıçapı:

10 x kablo çapı (kurulumdan sonra): 50mm

20 x kablo çapı (kurulum sırasında): 100mm

6. Mekanik ve çevresel performans testi

S/N	Öğe	Test yöntemi	Kabul koşulu
1	Gerilme mukavemeti IEC 794-1-E1	- Yük: 1200n - Yük altında kablo uzunluğu: 50 m - Yükleme süresi: ≥1 dakika.	- kayıp değişikliği ≤ 0.1 db/km@1550 nm -Dış ceket ve iç elemanlara zarar yok.
2	Ezme Testi IEC 794-1-E3	- Yük: 500n/100mm*100mm - Yükleme süresi: ≥1 dakika.	- kayıp değişikliği ≤ 0.1 db/km@1550 nm -Dış ceket ve iç elemanlara zarar yok.
3	Darbe direnci IEC 794-1-E4	- Etki Noktaları: 5 -Point başına zamanlar: 1 - Etki enerjisi: 1n.m - Çekiç Kafası Yarıçapı: 12.5mm - Etki Oranı: 2 Sec/Döngü	- kayıp değişikliği ≤ 0.1 db/km@1550 nm -Dış ceket ve iç elemanlara zarar yok.
4	Tekrarlanan bükülme IEC 794-1-E6	- Bükme yarıçapı: 20 x kablo çapı - Yük: 20 n - Esneme oranı: 3 sn/döngü - Döngüsel eğrilik: 30	- kayıp değişikliği ≤ 0.1 db/km@1550 nm -Dış ceket ve iç elemanlara zarar yok.
5	Burulma IEC 794-1-E7	- Uzunluk: 1 m - Yük: 50 N - bükülme oranı: 1 dakika/döngü - bükülme açısı: ± 180 ° - Döngü sayısı: 10	- kayıp değişikliği ≤ 0.1 db/km@1550 nm -Dış ceket ve iç elemanlara zarar yok.
6	Sıcaklık Bisiklet testi IEC 794-1-F1	- Sıcaklık Adımı: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Her adımda zaman: 24 saat - Döngü sayısı: 2	- kayıp değişikliği ≤ 0.1 db/km@1550 nm - Lif kırılması ve kılıf hasarı yok.

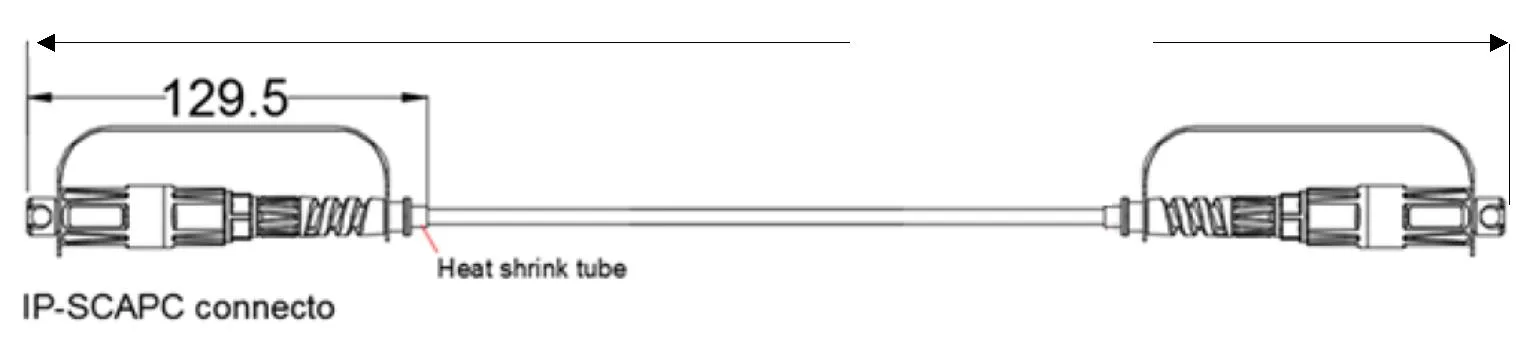

7. Yama kablosu boyutsal çizim

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

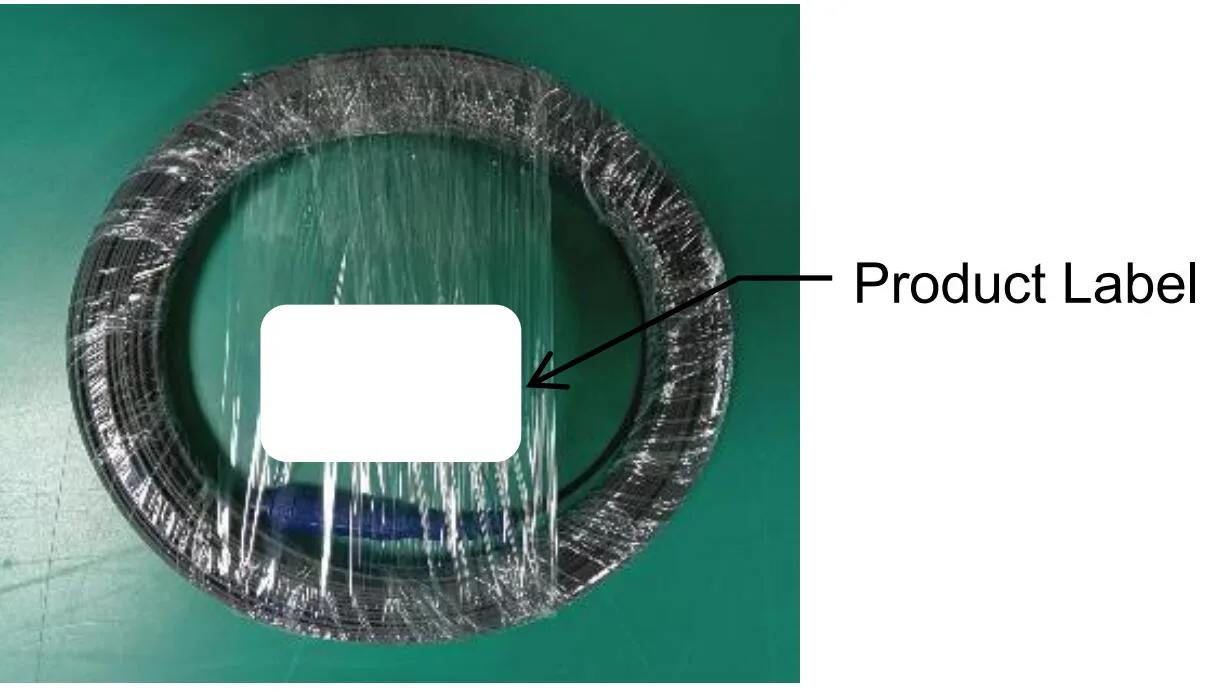

8. Paket

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Paket Gereksinimleri

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
