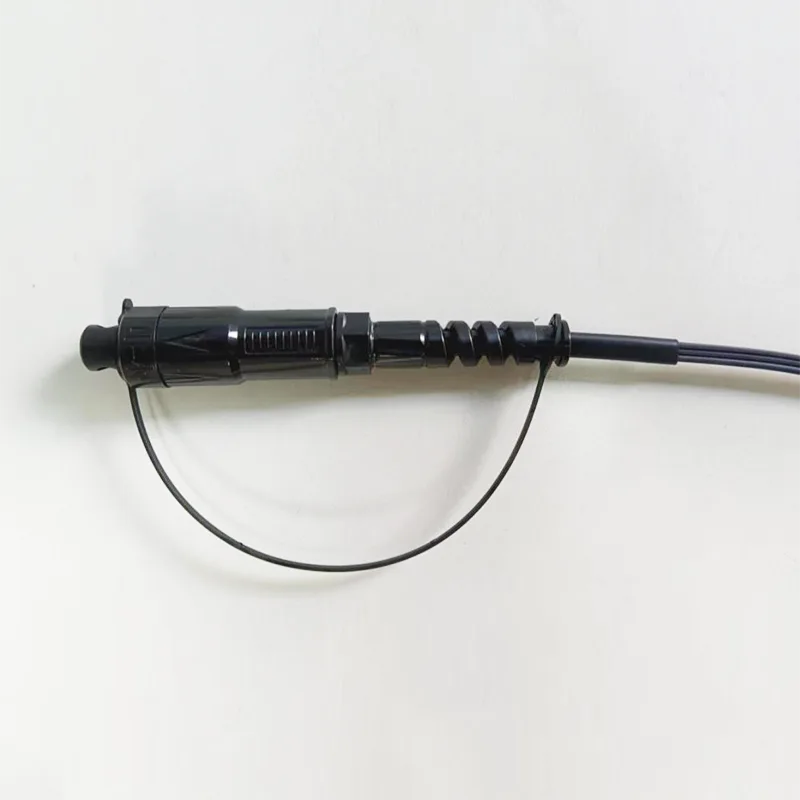

5x2mm su geçirmez damla kablosu h optik SC/APC konektörü Optik fiber pigtail

Başvuru:● FTTX/FTTH sistemleri● Ethernet uygulamaları● CATV bağlantıları● Optik sinyal dağılımı● Pasif Optik Ağlar (PON)● Omurga, yatay ve yükseltici uygulamaları● Preterminli damla terminal kutuları● Açık alanlar; Sert ortamÖzellikler:● Düşük yerleştirme kaybı, yüksek ......

Talep Gönder

Ürün Açıklaması

Başvuru:

● FTTX/FTTH sistemleri

● Ethernet uygulamaları

● CATV bağlantıları

● Optik sinyal dağılımı

● Pasif Optik Ağlar (PON)

● Omurga, yatay ve yükseltici uygulamaları

● Preterminli damla terminal kutuları

● Açık alanlar; Sert ortam

Özellikler:

● Düşük yerleştirme kaybı, yüksek getiri kaybı.

● Tekrarlanabilirlik ve değiştirilebilirlik açısından iyidir.

●% 100 yerleştirme, dönüş kaybı, uç yüz ve.

● Müdahale muayenesi.

● Mükemmel mekanik dayanıklılık.

● Telcordia GR-326 çekirdeğine uymak.

● Optik kablolamanın yönetiminde yüksek performans ve güvenilirlik sağlar.

● Hızlı ve kolay kurulum ve yeniden yapılandırma.

● Basit kullanım, özel araca gerek yok.

● IP68 su geçirmez.

Teknik Özellikler:

Yapılar	Birim	Açıklamalar
Fiber sayısı		Simpleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.30
Dönüş Kaybı	DB	≥ 60
Bağlantı türü		SC/APC
Başlık		Seramik
Bağlantı döngüleri		500
Kablo ceket rengi		Siyah
Kablo dış çapı	mm	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (haberci olmadan)
Fiber modu		Tek Mod: G657A2
Kablo ceket malzemesi		Lszh
Kablo ağırlığı	Kg/km	20 ± 3
Baskı İçeriği		Özelleştirilebilir
Uzunluk	m	100 veya özelleştirilebilir (Tolerans: ± 0.5m)
Bağlayıcı tipi		Giriş: Accord H Optik SC/APC
Bağlayıcı tipi		Çıktı: Konektör olmadan
Çekiş (aralarında eksenel kablo ve konektör)	N	100
Su geçirmez kale		IP68
Çalışma sıcaklığı	℃	-20 ° C ~ +65 ℃
Saklama sıcaklığı	℃	-20 ° C ~ +65 ℃

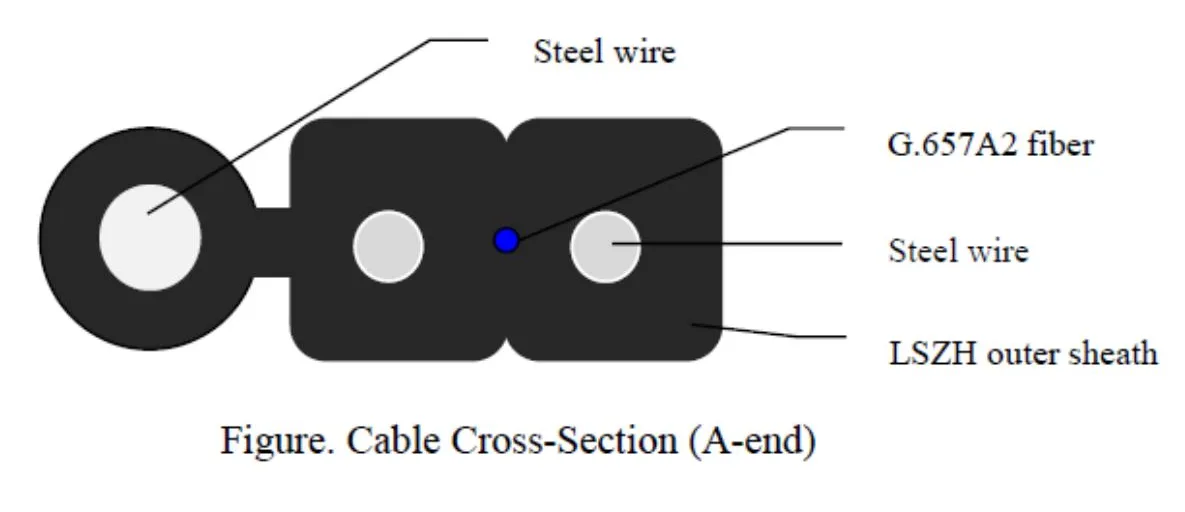

Kablo Yapısı:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optik fiber	Tip	G-657 A2.
	Hayır. Lifler	1
	Renk	Mavi
Dış kılıf	Boyut	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (haberci olmadan)
	Malzeme	Lszh
	Renk	Siyah
Çelik mukavemet üyesi	Materyal	Çelik tel
Çelik mukavemet üyesi	Çap	0.45 mm
Çelik Kendinden Güç Üyesi	Materyal	Çelik tel
Çelik Kendinden Güç Üyesi	Çap	1.2 mm
Ağırlık		20 ± 3 kg/km
Karo (n)		Uzun vadeli: 300n Kısa Dönem: 600 N
Ezmek		1000n/10cm
Min. Bükme yarıçapı		15xd (statik); 30xd (dinamik)
Sıcaklık aralığı		-20 ° C ila +65 ° C

Fiber karakteristiği:

Kablo fiberinin (bitmiş kablonun fiberi) tüm özellikleri, en azından ITU-T tavsiyesine göre G.657A2 olacak ve aşağıdaki gibi olacaktır.

Parametre		Spesifikasyon
Zayıflama katsayısı	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.22 dB/km ≤ 0.24 db/km
Zayıflatma (kablodan sonra)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
1310nm'de zayıflamanın tekdüzeliği		≤0.05db
1550nm'de zayıflamanın tekdüzeliği		≤0.05db
Kablo kesme dalga boyu (λcc)		≤ 1260 nm
Sıfır dağılım dalga boyu		1300 ~ 1324 nm
Sıfır dispersion eğimi		≤ 0.092 ps/(nm^2. km)
1288nm'de dağılımın mutlak değeri ~ 1339nm		≤3.5ps/(nm · km)
1271nm'de dağılımın mutlak değeri ~ 1360nm		≤5.3ps/(nm · km)
1550nm'de dağılım		≤18ps/(nm · km)
1625nm'de dağılım		≤23ps/(nm · km)
1310nm'de mod alanı (MFD)		8.60 ± 0.4 mm
1550nm'de mod alanı (MFD)		9.4-10.4mm
Polarizasyon Modu Dispersiyon (PMD) Fiber		≤0.125ps/km^1/2
Polarizasyon Modu Dispersiyon (PMD) Kablosu		≤0.200ps/km^1/2
PMD katsayısı	M	20 kablo
	Q	% 0.01
	PMDQ	≤0.20ps/km^1/2
Geometrik özellikler
Kaplama çapı		125 ± 0.8 mm
Dairesel olmayanlık kaplama		≤1.0
Çekirdek/kaplama konsantriklik hatası		≤0.8mm
Kaplama ile lif çapı (renksiz)		245 ± 10μm
Kaplama ile lif çapı (renkli)		250 ± 10μm
Kaplama/Kaplama Konsantriklik Hatası		≤12.0mm
Gerginlik testi		100kpsi veya 0.69gpa
Kaplamanın çıkarılması (n)		1.0 ～ 9.0
Mekanik özellikler
1550nm'de Macrobend kaybı	R = 15mm, 10 tur	≤0.03db
	R = 10mm, 1 turn	≤0.10db
	R = 7.5mm, 1 turn	≤0.5db
1625nm'de makrobend kaybı	R = 15mm, 10 tur	≤0.10db
	R = 10mm, 1 turn	≤0.20db
	R = 7.5mm, 1 turn	≤1.0db

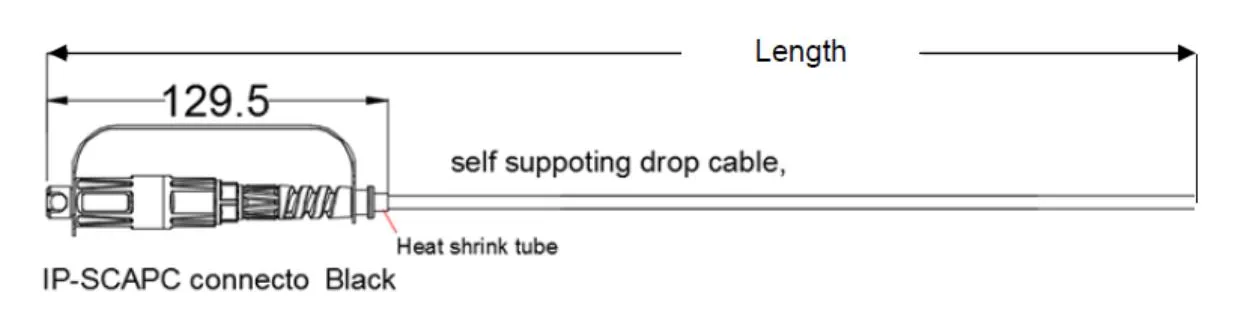

Boyutsal Çizim:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Paket:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Paket Gereksinimleri:

KARTON BOYUTU ： 600*320*265mm ， Şeffaf Sızdırmazlık Bandı "I" Yazı Tipi Sızdırmazlık Kutusu.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Ahşap plakanın şematik diyagramı:

Ahşap Plaka Boyutu ： 1200 *1000mm.

İstifleme gereksinimleri: Altı kutudan oluşan bir kat, altı katman istifleyin.

Top 4 dik açı koruması ve ardından "#" yazı tipi paketleme kayışını sıkıca kullanın.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
