Üç bir arada su geçirmez damla kablo yama kablosu (Accord Optitap/Mini SC/Slim SC konnektörü)

Başvuru:● FTTX/FTTH sistemleri● Ethernet uygulamaları● CATV bağlantıları● Optik sinyal dağılımı● Pasif Optik Ağlar (PON)● Omurga, yatay ve yükseltici uygulamaları● Preterminli damla terminal kutuları● Açık alanlar; Sert ortamÖzellikler:● Düşük yerleştirme kaybı, yüksek ......

Talep Gönder

Ürün Açıklaması

Başvuru:

● FTTX/FTTH sistemleri

● Ethernet uygulamaları

● CATV bağlantıları

● Optik sinyal dağılımı

● Pasif Optik Ağlar (PON)

● Omurga, yatay ve yükseltici uygulamaları

● Preterminli damla terminal kutuları

● Açık alanlar; Sert ortam

Özellikler:

● Düşük yerleştirme kaybı, yüksek getiri kaybı.

● Tekrarlanabilirlik ve değiştirilebilirlik açısından iyidir.

●% 100 yerleştirme, dönüş kaybı, uç yüz ve.

● Müdahale muayenesi.

● Mükemmel mekanik dayanıklılık.

● Telcordia GR-326 çekirdeğine uymak.

● Optik kablolamanın yönetiminde yüksek performans ve güvenilirlik sağlar.

● Hızlı ve kolay kurulum ve yeniden yapılandırma.

● Basit kullanım, özel araca gerek yok.

● IP68 su geçirmez.

Teknik Özellikler:

Yapılar	Birim	Açıklamalar
Fiber sayısı		Simpleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.30
Dönüş Kaybı	DB	≥60 (APC)
Kablo ceket rengi		Gri
Kablo dış çapı	mm	5.0x2.0
Fiber modu		Tek Mod: G657A2
Kablo ceket malzemesi		Lszh （alev geciktirici 、 Düşük sürtünme）
Kablo ağırlığı	Kg/km	22 （Yaklaşık）
Baskı İçeriği		Özelleştirilebilir
Uzunluk	m	50 、 100 、 150 、 250 、 300 veya özelleştirilebilir (Tolerans: ± 0.5m)
Bağlayıcı tipi		Giriş:	Accord Optitap RSC/APC Bağlayıcısı Accord H Optik Mini SC/APC Konnektörü Accord Slim SC/APC Konnektörü
		Çıktı ：	Geleneksel SC/APC
Su geçirmez kale		IP67
Çalışma sıcaklığı	℃	-20 ° C ~ +65 ℃
Saklama sıcaklığı	℃	-20 ℃ ~ +65 ℃

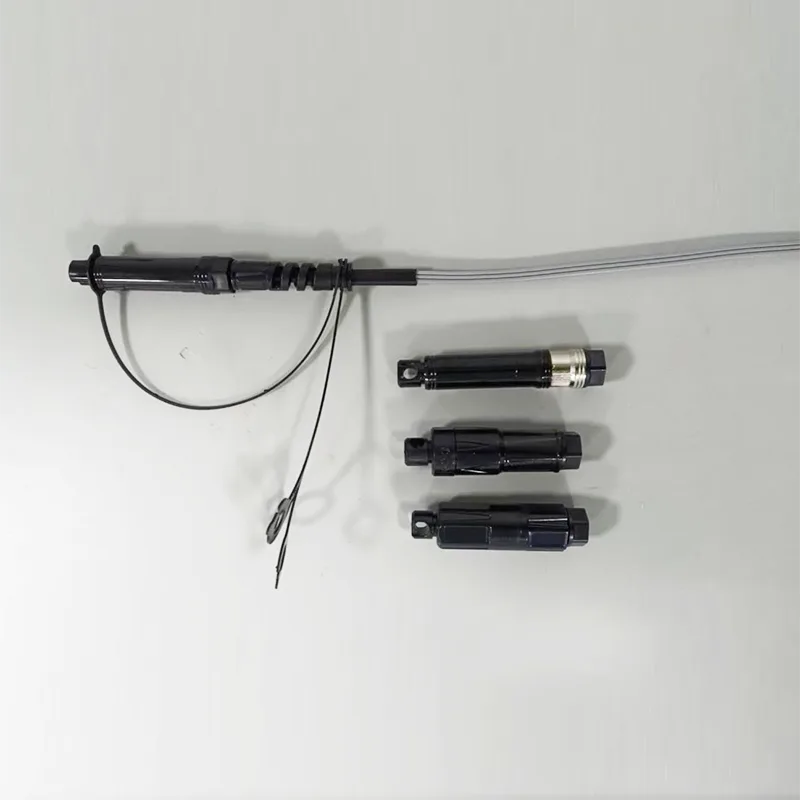

Kablo Yapısı:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Kablo Teknik Özellikleri:

Optik fiber	Tip	Tek mod: G657 A2
	Hayır. Lifler	1
	Renk	Mavi
	Zayıflama katsayısı	@1310nm ≤0.32 db/km @1550nm ≤0.20 db/km
	Mod-saha çapı	1310Nm ≤9.2 μm 1550 nm ≤9.2 μm
	Kaplama çapı	125 ± 0.7 μm
	Kaplama çapı	242 ± 5 μm
	Kaplama Eşe	≤0,5
	Kablo kesme dalga boyu	SM: λcc ≤1258 nm
	Makro Bükülme Kaybı (DB)	R = 10mm, 1 tur: ≤0.10 @1550nm R = 10mm, 1 tur: ≤0.20 @1625nm R = 7.5mm, 1 tur: ≤0.20 @1550nm
Güç üyesi	Materyal	KFRP
Güç üyesi	Çap	Φ0.50mm * 2EA
Çelik Kendinden Güç Üyesi	Materyal	Fosfit çelik tel
Çelik Kendinden Güç Üyesi	Çap	1.2mm
Dış kılıf	Malzeme	Lszh （alev geciktirici 、 Düşük sürtünme）
	Renk	Gri
	Boyut	2.0 × 5.0 (± 0.1) mm
Ağırlık		22 kg/km
Gerilme mukavemeti (n)		Uzun vadeli: 400 n Kısa Dönem: 800 N
Ezme direnci (n/100mm)		Uzun vadeli: 1000 n/10cm Kısa vadeli: 2000 n/10cm
Min. Bükme yarıçapı		10d (statik); 20D (dinamik)
Çalışma sıcaklığı		-20 ° C ~ +65 ℃
Ulaşım ve Depolama		-20 ℃ ~ +65 ℃
İşaretleme (mürekkep jeti)		Siyah İşaretleme her 1 metrede bir basılmıştır

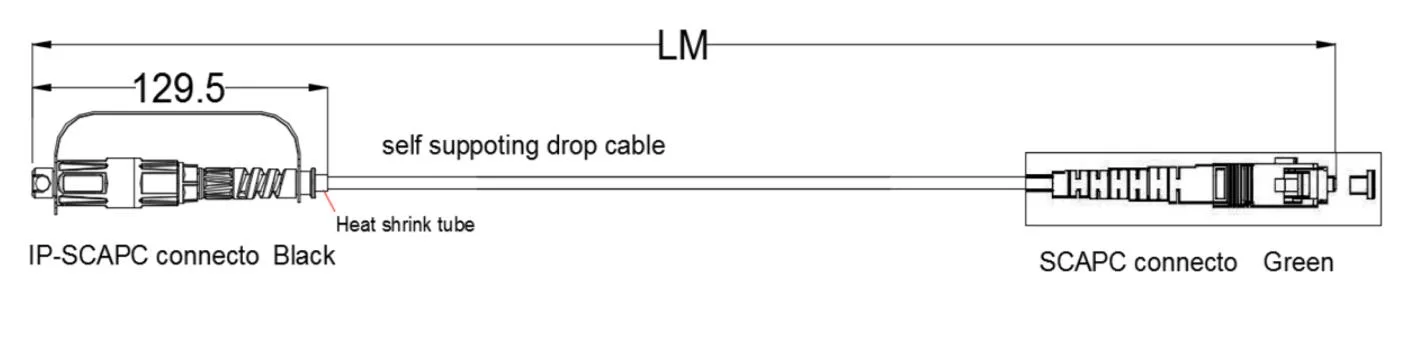

Boyutsal Çizim:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

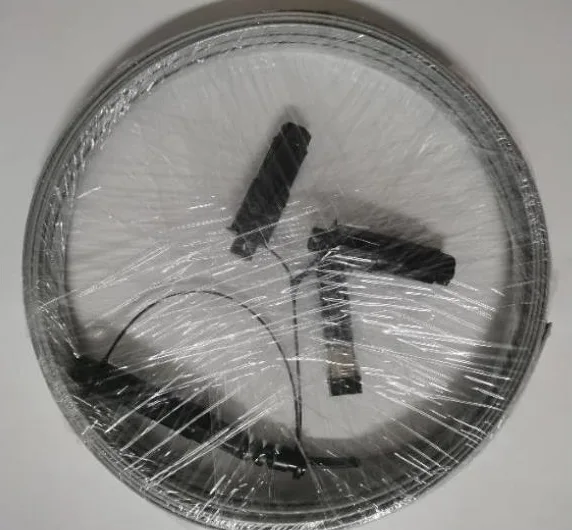

Paket:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
