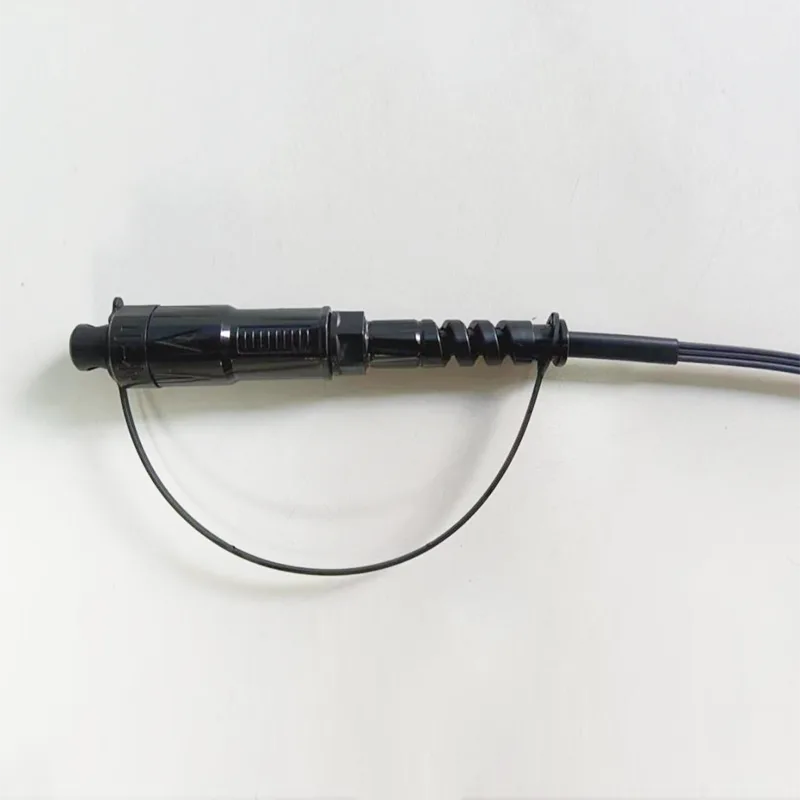

5x2mm Su Geçirmez Damla Kablosu Mini SC/APC Konektörü Optik Yama Kablosu

Başvuru:● FTTX/FTTH sistemleri● Ethernet uygulamaları● CATV bağlantıları● Optik sinyal dağılımı● Pasif Optik Ağlar (PON)● Omurga, yatay ve yükseltici uygulamaları● Preterminli damla terminal kutuları● Açık alanlar; Sert ortamÖzellikler:● Düşük yerleştirme kaybı, yüksek ......

Talep Gönder

Ürün Açıklaması

Başvuru:

● FTTX/FTTH sistemleri

● Ethernet uygulamaları

● CATV bağlantıları

● Optik sinyal dağılımı

● Pasif Optik Ağlar (PON)

● Omurga, yatay ve yükseltici uygulamaları

● Preterminli damla terminal kutuları

● Açık alanlar; Sert ortam

Özellikler:

● Düşük yerleştirme kaybı, yüksek getiri kaybı.

● Tekrarlanabilirlik ve değiştirilebilirlik açısından iyidir.

●% 100 yerleştirme, dönüş kaybı, uç yüz ve.

● Müdahale muayenesi.

● Mükemmel mekanik dayanıklılık.

● Telcordia GR-326 çekirdeğine uymak.

● Optik kablolamanın yönetiminde yüksek performans ve güvenilirlik sağlar.

● Hızlı ve kolay kurulum ve yeniden yapılandırma.

● Basit kullanım, özel araca gerek yok.

● IP68 su geçirmez.

Teknik Özellikler:

Yapılar	Birim	Açıklamalar
Fiber sayısı		Simpleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.30
Dönüş Kaybı	DB	≥ 60
Bağlantı türü		SC/APC
Başlık		Seramik
Bağlantı döngüleri		500
Kablo ceket rengi		Gri
Kablo dış çapı	mm	5.0 (± 0.2) x2.0 (± 0.1)
Fiber modu		Tek Mod: G657A2
Kablo ceket malzemesi		Lszh
Kablo ağırlığı	Kg/km	Yaklaşık 20 （）
Baskı İçeriği		Özelleştirilebilir
Uzunluk	m	30、50、100、150、200、250、300、400、500 veya özelleştirilebilir (Tolerans: ± 0.5m)
Bağlayıcı tipi		Giriş: Accord H Optik SC/APC
Bağlayıcı tipi		Çıktı: Konektör olmadan
Çekiş (kablo ve konektör arasında eksenel)	N	100
Su geçirmez kale		IP68
Çalışma sıcaklığı	℃	-20 ° C ~ +65 ℃
Saklama sıcaklığı	℃	-20 ° C ~ +65 ℃

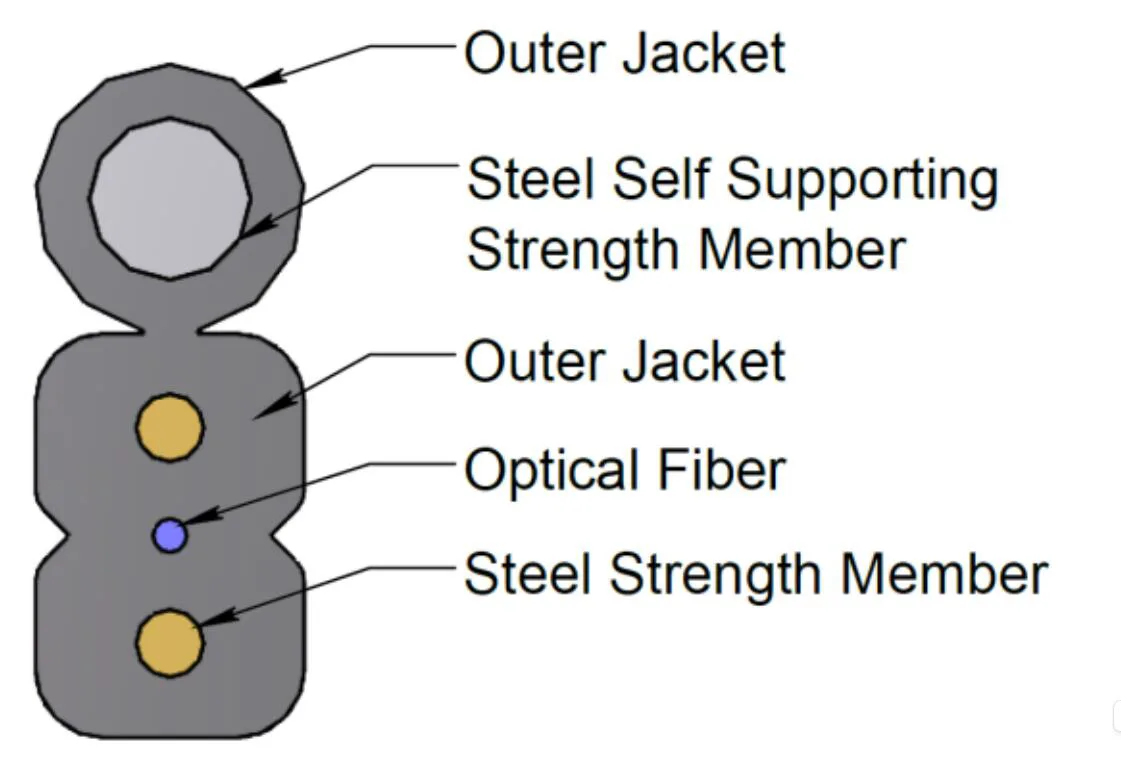

Kablo Yapısı:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optik fiber	Tip	G657 A2
	Hayır. Lifler	1
	Renk	Mavi
Çelik mukavemet üyesi	Materyal	Çelik tel
Çelik mukavemet üyesi	Çap	0.4 mm
Çelik Kendinden Güç Üyesi	Materyal	Çelik tel
Çelik Kendinden Güç Üyesi	Çap	1.0 mm
Dış kılıf	Boyut	2.0 (± 0.1) x5.0 (± 0.2)
	Malzeme	Lszh
	Renk	Gri
Kablo ağırlığı	Kg/km	20
Tansiyon	N	300 (uzun vadeli)
Tansiyon	N	600 (kısa vadeli)
Ezmek	N/10cm	200 (uzun vadeli)
Ezmek	N/10cm	1000 (kısa vadeli)
Min. Bükülme yarıçapı	mm	10xh (Statik)
Min. Bükülme yarıçapı	mm	20xh (dinamik)
Çalışma sıcaklığı aralığı:		-20 ℃ ila +60 ℃
Depolama / Taşıma Sıcaklığı Aralığı:		-20 ℃ ila +60 ℃

Optik Fiber:

Kablo fiberinin (bitmiş kablonun fiberi) tüm özellikleri, en azından ITU-T tavsiyesine göre G.657A2 olacak ve aşağıdaki gibi olacaktır.

Öğe	Spesifikasyon
Fiber tipi	Tek mod
Fiber malzeme	Doped silika
Zayıflama katsayısı @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kablo oluşumundan sonra @ 1310 nm @ 1550 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 db/km ≤ 0.22 dB/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324 nm
Sıfır dispersion eğimi	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Kromatik dispersiyon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mod alanı çapı @ 1310 nm	8.5-9.3um
Çekirdek / kaplı eşmerkezlilik hatası	≤ 0.5
Kaplama çapı	125.0 ± 0.7
Dairesel olmayanlık kaplama	≤% 5
Birincil kaplama çapı	242 ± 7 bir
Konsantriklik Birincil Kaplama / Kaplama	≤10 um
Kaplama dairesellik	≤0,7
Kablo bükme kaybı ile zayıflama 1 Turn 1 Mandrel 7.5mm 10 tur 1 mandrel 15mm	1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km

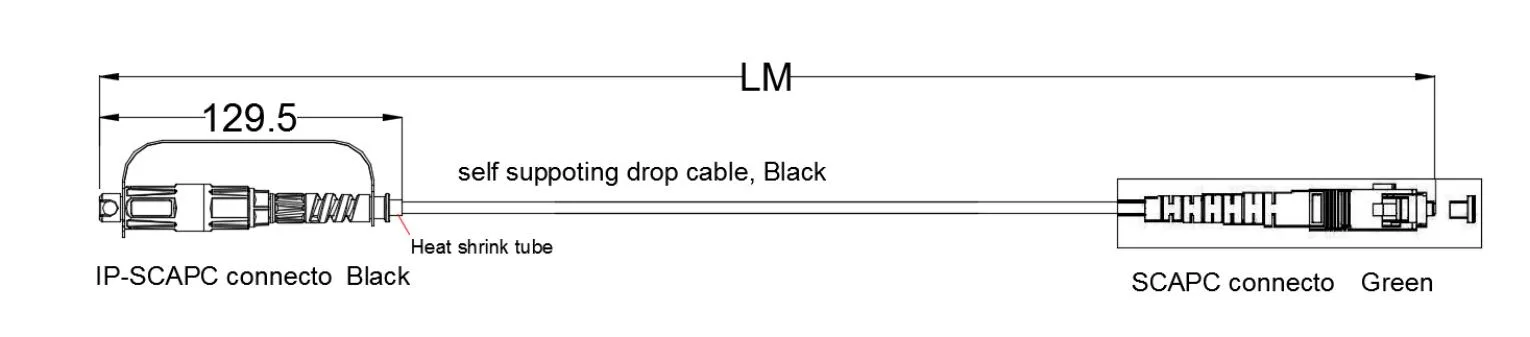

Boyutsal Çizim:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

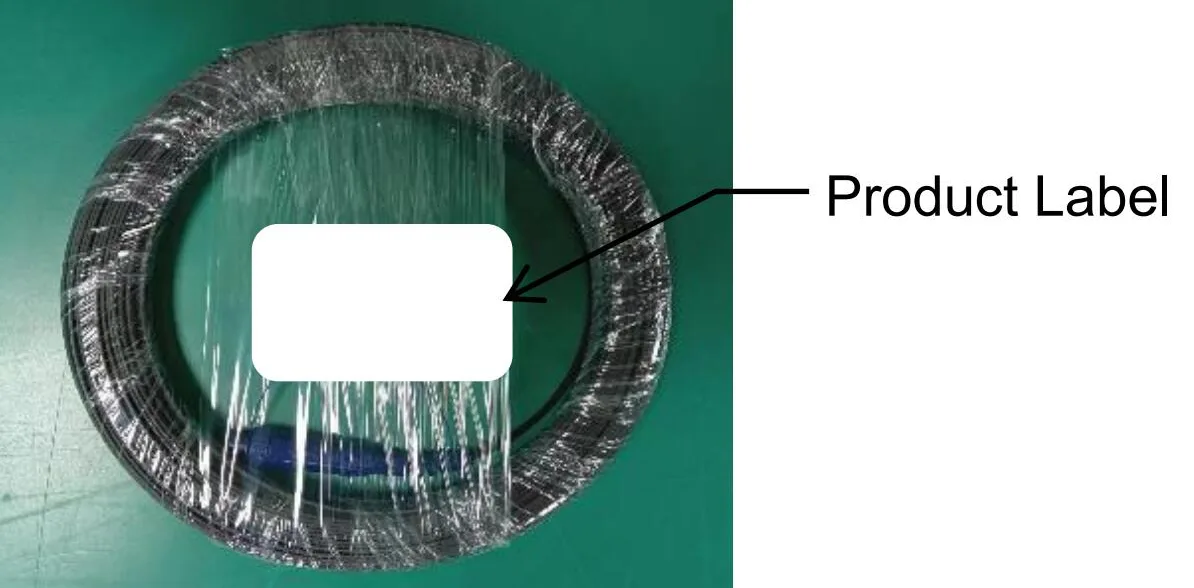

Paket:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Paket Gereksinimleri:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
