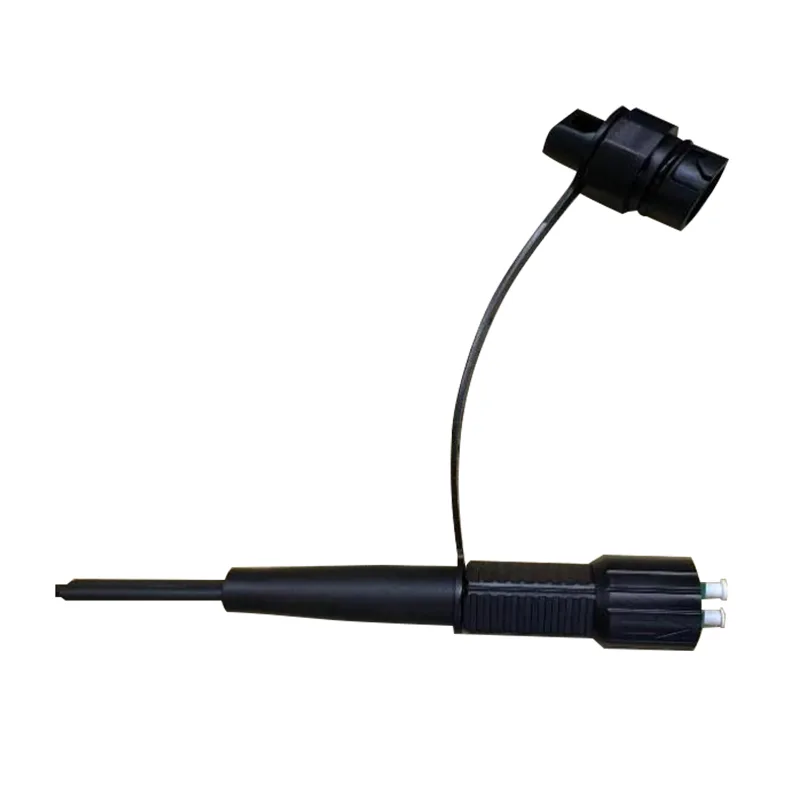

Dubleks LC/UPC Su Geçirmez Yuvarlak Kablo Optik Fiber Yama Kabloları (Accord Mini DLC Konnektörü)

Başvuru:● FTTX/FTTH sistemleri● Ethernet uygulamaları● CATV bağlantıları● Optik sinyal dağılımı● Pasif Optik Ağlar (PON)● Omurga, yatay ve yükseltici uygulamaları● Preterminli damla terminal kutuları● Açık alanlar; Sert ortamÖzellikler:● Düşük yerleştirme kaybı, yüksek ......

Talep Gönder

Ürün Açıklaması

Başvuru:

● FTTX/FTTH sistemleri

● Ethernet uygulamaları

● CATV bağlantıları

● Optik sinyal dağılımı

● Pasif Optik Ağlar (PON)

● Omurga, yatay ve yükseltici uygulamaları

● Preterminli damla terminal kutuları

● Açık alanlar; Sert ortam

Özellikler:

● Düşük yerleştirme kaybı, yüksek getiri kaybı.

● Tekrarlanabilirlik ve değiştirilebilirlik açısından iyidir.

●% 100 yerleştirme, dönüş kaybı, uç yüz ve.

● Müdahale muayenesi.

● Mükemmel mekanik dayanıklılık.

● Telcordia GR-326 çekirdeğine uymak.

● Optik kablolamanın yönetiminde yüksek performans ve güvenilirlik sağlar.

● Hızlı ve kolay kurulum ve yeniden yapılandırma.

● Basit kullanım, özel araca gerek yok.

● IP68 su geçirmez.

Teknik Özellikler:

Yapılar	Birim	Açıklamalar
Fiber sayısı		Dubleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.30
Dönüş Kaybı	DB	≥50 (UPC)
Kablo ceket rengi		Siyah
Kablo dış çapı	mm	7.0 ± 0.2
Fiber modu		Tek mod: G657 A2
Kablo ceket malzemesi		Lszh
Kablo ağırlığı	Kg/km	38 （Yaklaşık）
Baskı İçeriği		Özelleştirilebilir
Uzunluk	m	50 、 75 、 100 、 150 、 200、250 、 300 veya özelleştirilebilir (tolerans: ± 0.5m)
Bağlayıcı tipi		Giriş:	Accord mini DLC/UPC konnektörü
		Çıktı:	Accord duplex LC/UPC konnektörü
Su geçirmez kale		IP68
Çalışma sıcaklığı	℃	-40 ° C ~ +70 ℃
Saklama sıcaklığı	℃	-40 ° C ~ +70 ℃

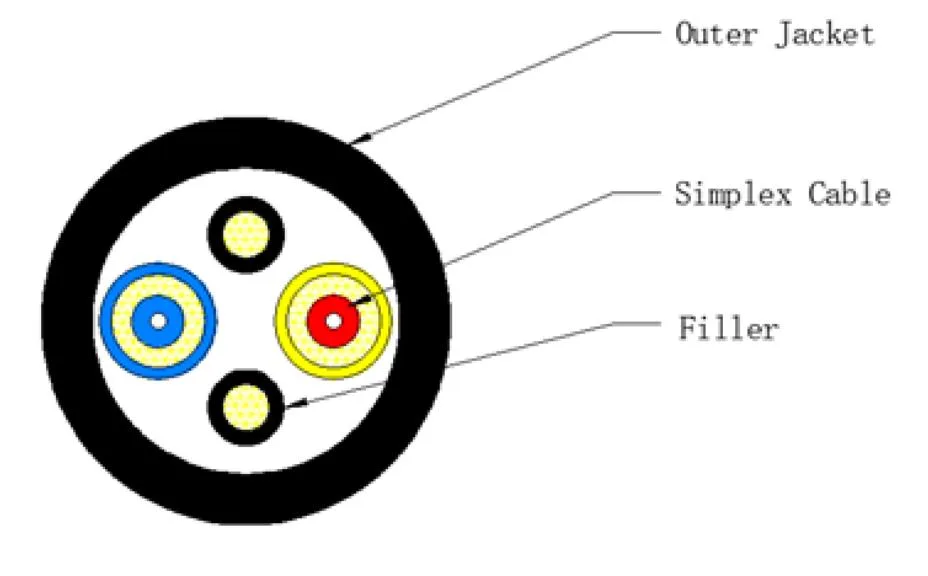

Kablo Yapısı:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kablo Spesifikasyonu:

Öğe	İçerik	Değer
Sıkı tampon fiber	Sayı	2
	TİP	G.657A2
	Çap (mm)	0.90 ± 0.05
	Malzeme	Lszh
	Renk	BEYAZ
Simpleks kablosu	Malzeme	Lszh
	Çap (mm)	2.0 ± 0.1
	Renk	Mavi ve sarı
Çubuk	Malzeme	Lszh
	Çap (mm)	1.3 ± 0.1
	Renk	Siyah
Dış ceket	Malzeme	Lszh
	Çap (mm)	7.0 ± 0.2
	Renk	Siyah
	Kalınlık (mm)	1.0 ± 0.1
Kablo ağırlığı (kg/km) Yaklaşık.		38 ± 3
Germe Testi (N)		Uzun vadeli: 400 n Kısa Dönem: 800 N
Düzleştirme testi (n/10cm)		Uzun vadeli: 1000 n/10cm Kısa vadeli: 2200 n/10cm
Min. Bükme yarıçapı		10xod (statik); 20xod (dinamik)
Kurulum sıcaklığı		-40 ° C ila +70 ° C
Saklama sıcaklığı		-40 ° C ila +70 ° C

Kablu optik fiberin performansı

Kablu optik fiberin performansı (ITU-T Rec. G.657A2)

Öğe	Spesifikasyon
Fiber tipi	Tek mod
Fiber malzeme	Doped silika
Zayıflama katsayısı @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 db/km ≤ 0.23 db/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324 nm
Sıfır dispersion eğimi	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Kromatik dispersiyon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mod alanı çapı @ 1310 nm	8.5-9.3um
Çekirdek / kaplı eşmerkezlilik hatası	≤ 0.5
Kaplama çapı	125.0 ± 0.7
Dairesel olmayanlık kaplama	≤% 5
Birincil kaplama çapı	242 ± 7 bir
Konsantriklik Birincil Kaplama / Kaplama	≤10 um
Kaplama dairesellik	≤0,7
Kablo bükme kaybı ile zayıflama 10 Turn 1 Mandrel 15mm 1 Turn 1 Mandrel 10mm 1 Turn 1 Mandrel 7.5mm	1550nm ≤ δ 0.03 db/km 1550nm ≤ δ 0.1 db/km 1550nm ≤ δ 0.5 dB/km

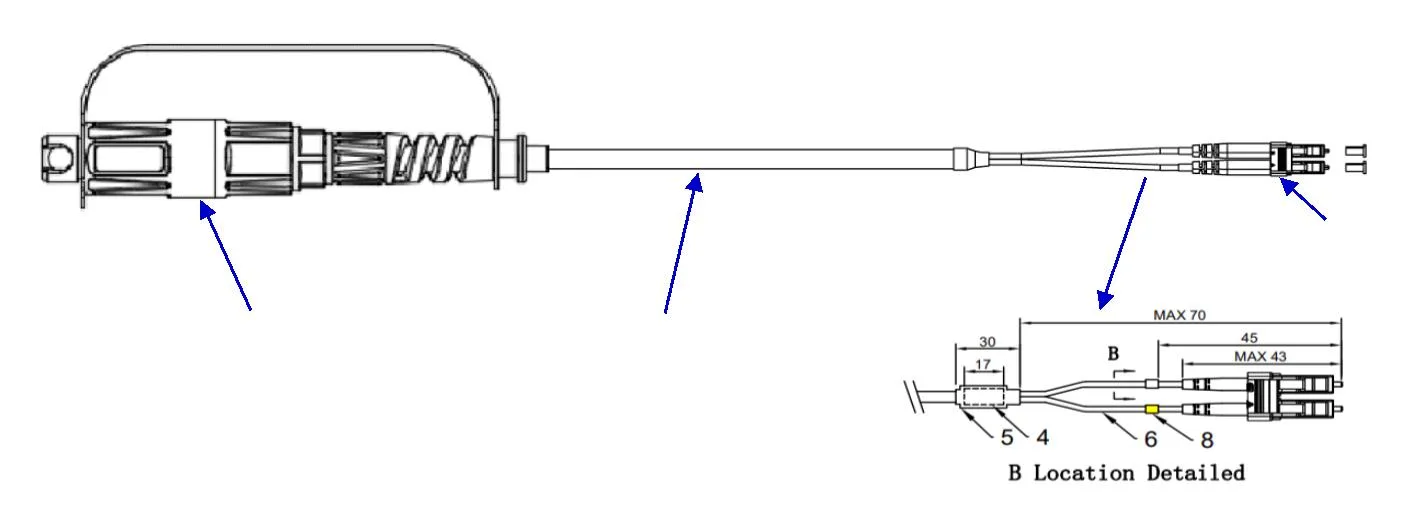

Boyutsal Çizim:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

HAYIR	Tanım	Münferit
1	SM G.657A2 2 çekirdek 2.0mm fiber. OD7.0mm, Siyah LSZH	1
2	Mini DLC Konnektörü Siyah	1
3	Tek modlu fiber, bej, IC konnektörü için tüp için LC3.0 dubleks, beyaz	2
4	Kauçuk ısı büzülebilir tüp, siyah, OD 8.5mm L = 17mm	1
5	Kauçuk ısı büzülebilir tüp, siyah, OD 8.5m L-30mm	2
6	Çelik tüp ile esnek koruyucu, OD 2.8mm l = 52mm	2
8	Isı büzülebilir tüp, beyaz /sarı OD3.0mm l = 5mm	2
