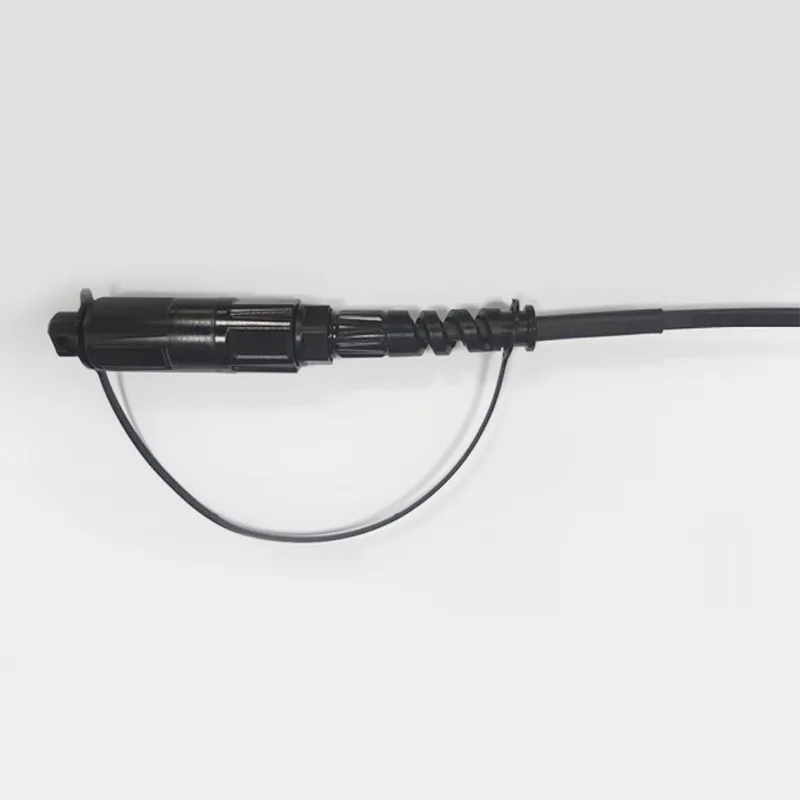

φ5mm Su Geçirmez Fiber Kablo Optitap SC/APC Bağlayıcı Yama Kablosu

Başvuru:● FTTX/FTTH sistemleri● Ethernet uygulamaları● CATV bağlantıları● Optik sinyal dağılımı● Pasif Optik Ağlar (PON)● Omurga, yatay ve yükseltici uygulamaları● Preterminli damla terminal kutuları● Açık alanlar; Sert ortamÖzellikler:● Düşük yerleştirme kaybı, yüksek ......

Talep Gönder

Ürün Açıklaması

Başvuru:

● FTTX/FTTH sistemleri

● Ethernet uygulamaları

● CATV bağlantıları

● Optik sinyal dağılımı

● Pasif Optik Ağlar (PON)

● Omurga, yatay ve yükseltici uygulamaları

● Preterminli damla terminal kutuları

● Açık alanlar; Sert ortam

Özellikler:

● Düşük yerleştirme kaybı, yüksek getiri kaybı.

● Tekrarlanabilirlik ve değiştirilebilirlik açısından iyidir.

●% 100 yerleştirme, dönüş kaybı, uç yüz ve.

● Müdahale muayenesi.

● Mükemmel mekanik dayanıklılık.

● Telcordia GR-326 çekirdeğine uymak.

● Optik kablolamanın yönetiminde yüksek performans ve güvenilirlik sağlar.

● Hızlı ve kolay kurulum ve yeniden yapılandırma.

● Basit kullanım, özel araca gerek yok.

● IP68 su geçirmez.

Yama kablosu teknik özellikleri

Yapılar	Birim	Açıklamalar
Fiber sayısı		Simpleks
Dalga boyu	NM	1310/1550
Ekleme kaybı	DB	≤0.50 (Tipik: 0.3)
Dönüş Kaybı	DB	≥55 (APC)
Kablo ceket rengi		Siyah
Kablo dış çapı	mm	Φ5.0 (± 0.2)
Fiber modu		Tek mod: G657 A2
Kablo ceket malzemesi		LSZH (UV koruması ve yangın direnci)
Kablo ağırlığı	Kg/km	28 （）
Baskı İçeriği		Özelleştirilebilir
Uzunluk	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerans: ± 0.5m)
Bağlayıcı tipi		Giriş: Accord Optitap SC/APC
Bağlayıcı tipi		Çıktı: Accord Optitap SC/APC
Su geçirmez kale		IP68
Gerilme mukavemeti	N	200
Çalışma sıcaklığı	℃	-20 ~ +65

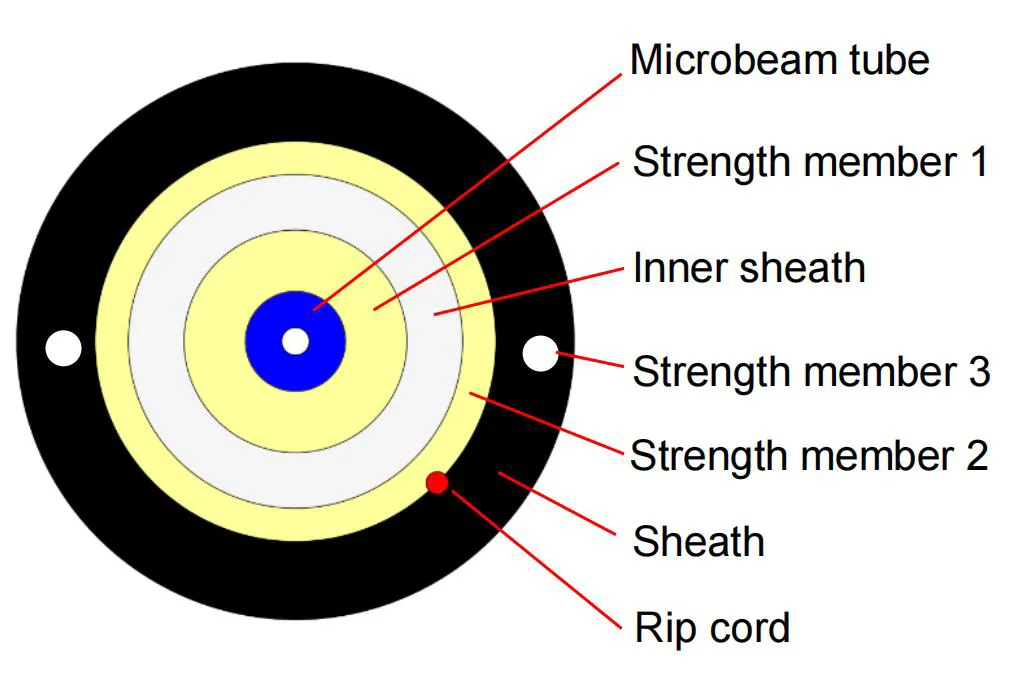

Kablo kesiti

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kablo Yapısı Boyutu

Öğe	İçerik	Spesifikasyonlar
Fiber	Sayı	1
	Tip	G.657A2
	Renk	MAVİ
Mikro kaplam tüpü	Malzeme	Lszh
	Renk	MAVİ
	Çap (mm)	0.9 ± 0.05
İç kılıf	Çap (mm)	2.2 ± 0.05
	Kalınlık (mm)	0.4 ± 0.05
	Renk	Fildişi/beyaz/bej
	Malzeme	Lszh
	Güç Üyesi 1	Aramid iplik 1100d*3
Güç Üyesi 2	Malzeme	Aramid iplik
Güç Üyesi 2	Miktar	1100d*7
Güç Üyesi 3	Malzeme	Yapıştırılmış frp
Güç Üyesi 3	Çap (mm)	0.5*2
Yırtma kablosu	Sayı	1
Yırtma kablosu	Renk	Kırmızı
Kılıf	Malzeme	LSZH (UV koruması ve yangın direnci)
	Çap (mm)	5.0 ± 0.2
	Kalınlık (mm)	1.1 ± 0.1
	Renk	Siyah
Kablo ağırlığı	Kg/km	28 ± 3

Optik fiber kablosunun performansı

Kablo fiberinin (bitmiş kablonun fiberi) tüm özellikleri, en azından ITU-T tavsiyesine göre G.657A2 olacak ve aşağıdaki gibi olacaktır.

Öğe	Spesifikasyon
Fiber tipi	Tek mod
Fiber malzeme	Doped silika
Zayıflama katsayısı @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kablo oluşumundan sonra @ 1310 nm @ 1550 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 db/km ≤ 0.22 dB/km
Kablo kesme dalga boyu	≤ 1260 nm
Sıfır dağılım dalga boyu	1300 ~ 1324 nm
Sıfır dispersion eğimi	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Kromatik dispersiyon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mod alanı çapı @ 1310 nm	8.5-9.3um
Çekirdek / kaplı eşmerkezlilik hatası	≤ 0.5
Kaplama çapı	125.0 ± 0.7
Dairesel olmayanlık kaplama	≤% 5
Birincil kaplama çapı	242 ± 7 bir
Konsantriklik Birincil Kaplama / Kaplama	≤10 um
Kaplama dairesellik	≤0,7
Kablo bükme kaybı ile zayıflama 1 Turn 1 Mandrel 7.5mm 10 tur 1 mandrel 15mm	1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km

Uygulama Sıcaklığı Aralığı

Çalışma sıcaklığı aralığı	: -20 ℃ ila +65 ℃
Depolama / Taşıma Sıcaklığı Aralığı	: -20 ℃ ila +65 ℃
Kurulum Sıcaklığı Aralığı	: -20 ℃ ila +65 ℃

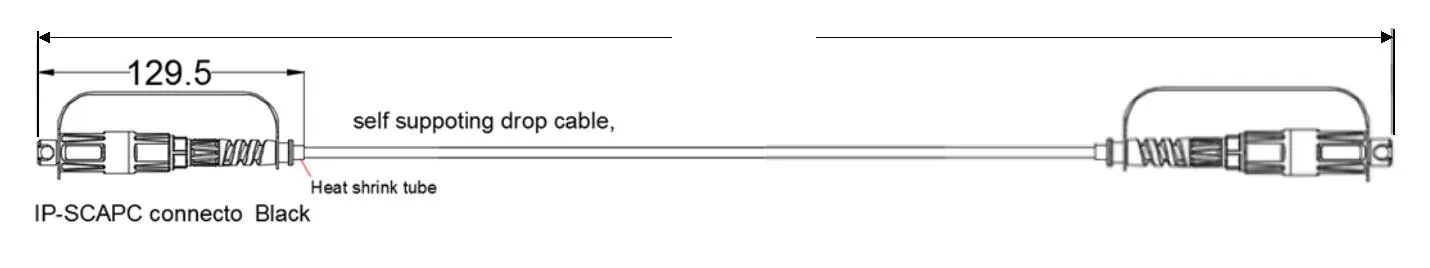

Boyutsal çizim

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

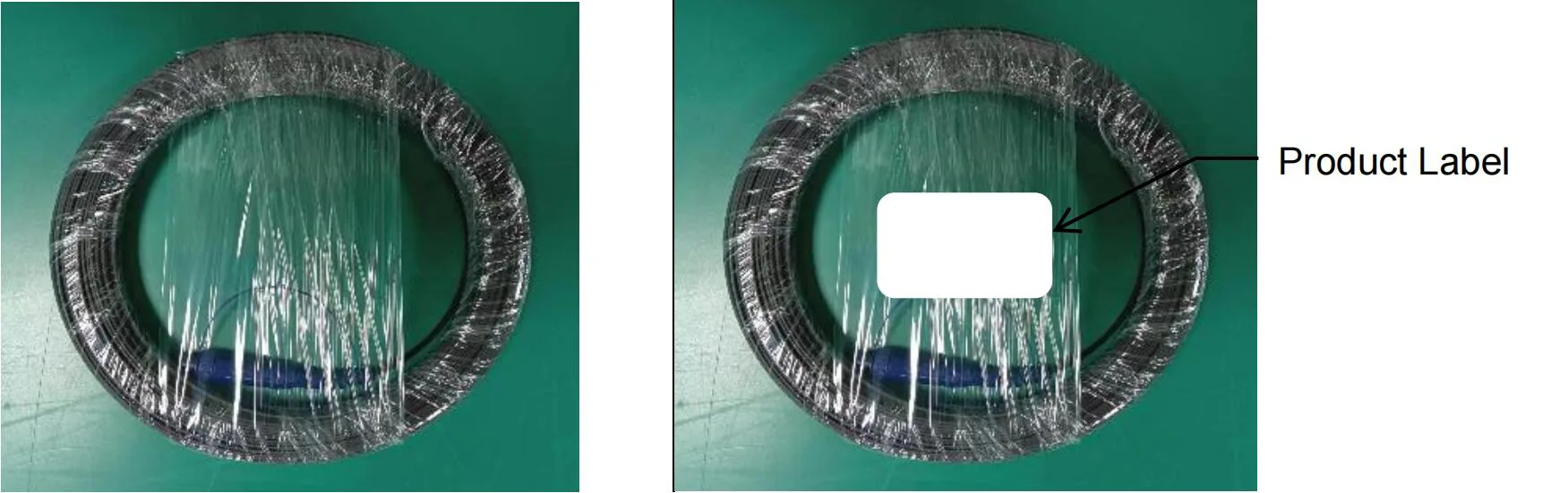

Paketi

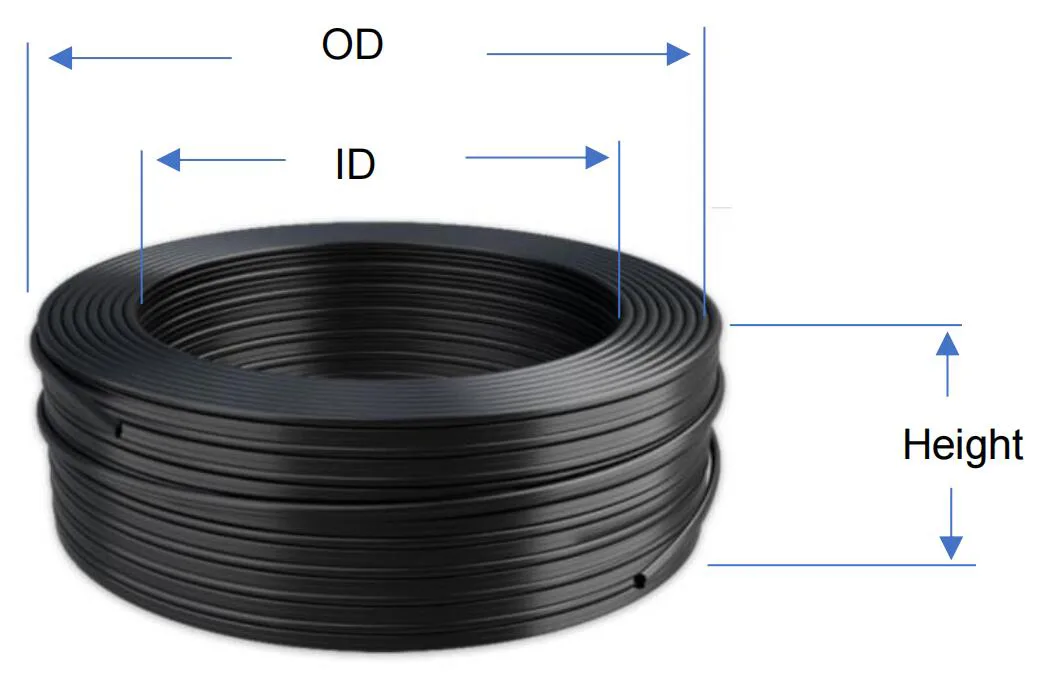

Lif bobin sargısı:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Sıcak Etiketler: φ5mm Su Geçirmez Fiber Kablo Optitap SC/APC Bağlayıcı Yama Kablosu
