İnsansız hava aracı fiber optik nasıl kurulur?

Kurulum Önlemleri

1. Fiber optik disk kurulumu, fiber optik disk çıkış memesi pervaneden mümkün olduğunca uzakta olmalı, ancak uçak yerçekimine daha fazla dikkat etmek için. Uçağın ağırlık merkezine ekstra dikkat edilmelidir.

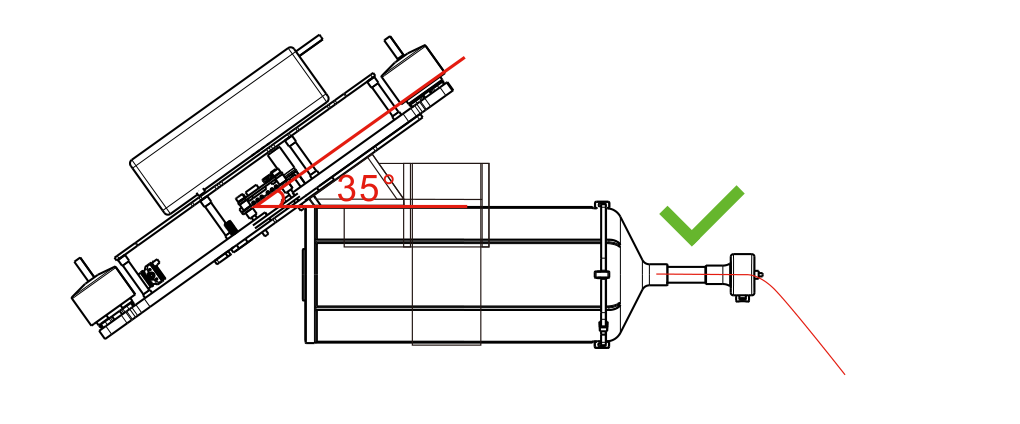

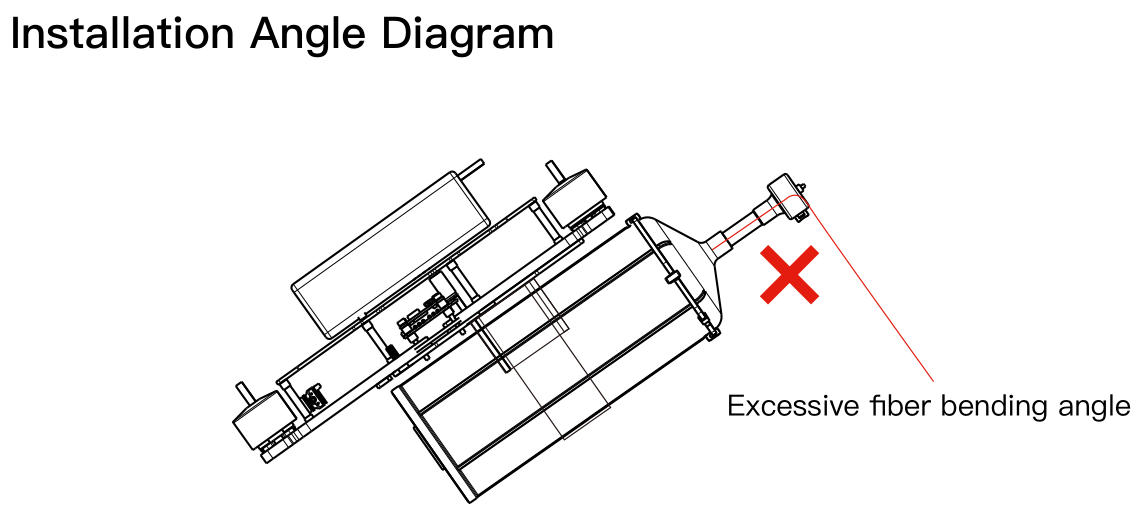

1. Fiber optik disk kurulumu uçağın eğim açısına dayanmalıdır, montaj braketi belirli bir açı için ayrılmalıdır (şekilde gösterildiği gibi). Kurulum Montaj açısı, fiber optik disk çıkış açısı yatay olması için eğim açısına yakın olmalıdır.

1. Fiber optik sarma özel tutkal kullanır, ilk 200 metre mesafe tutkal uygulama alanıdır, bu alanda uçağın uçuş hızı sabit bir hızda 0,5 mil / saat kontrol edilmelidir. Uçağın uçuş hızı, tutkal alanında yüksek hızlı uçuştan kaçınmak için 30km/s veya 8m/s içinde kontrol edilmelidir.

Optik diski kullanmadan önce hazırlık

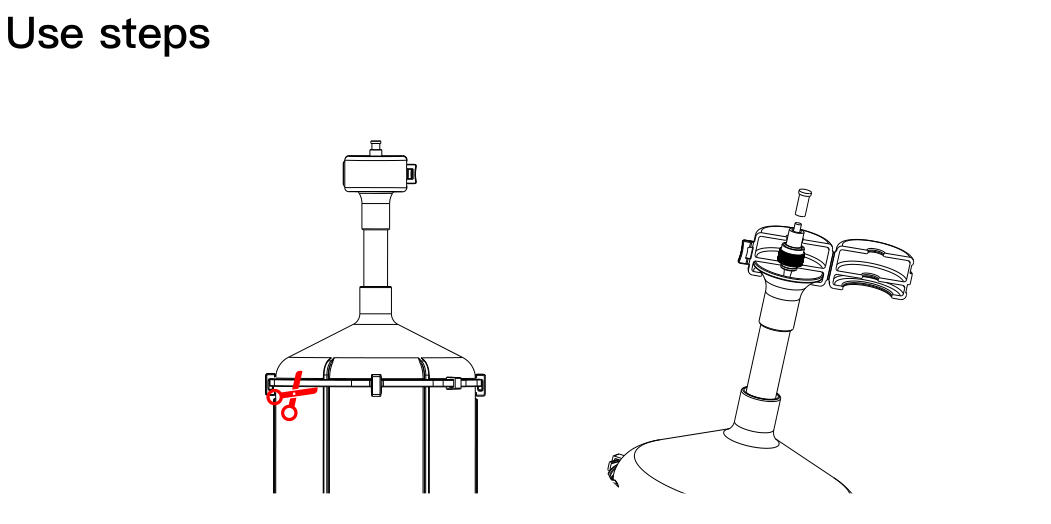

1. Optik fiber diski kullanmadan önce taşıma koruma kravatını ve 4 koruma enstantanesini çıkardığınızdan emin olun.
2. (Not: Tokayı doğrudan fiberden çıkarmayın.)
3. Koruyucu kabuğun optik fiber disk çıkışı FC fiber optik portu, kullanmadan önce çıkarılması gerekir, optik fiberi modülün zemin ucuna çeker.

Zemin tarafı kablosuz bağlantı

1. SH1.0 kablosunu gökyüzü terminalinden uçuş denetleyicisine “Zemin Terminal Bağlantı Modu 1 (Kablosuz)” diyagramında gösterildiği gibi bağlayın.
2. Zemin SH1.0 hattını alıcıya ve harita vericisine bağlayın.
3. Gökyüzü ucunu ve fiber optik diski sabitleyin, dolaşım kazasını önlemek için fiber optik nozula mümkün olduğunca İHA pervanesinden uzaklaşın.

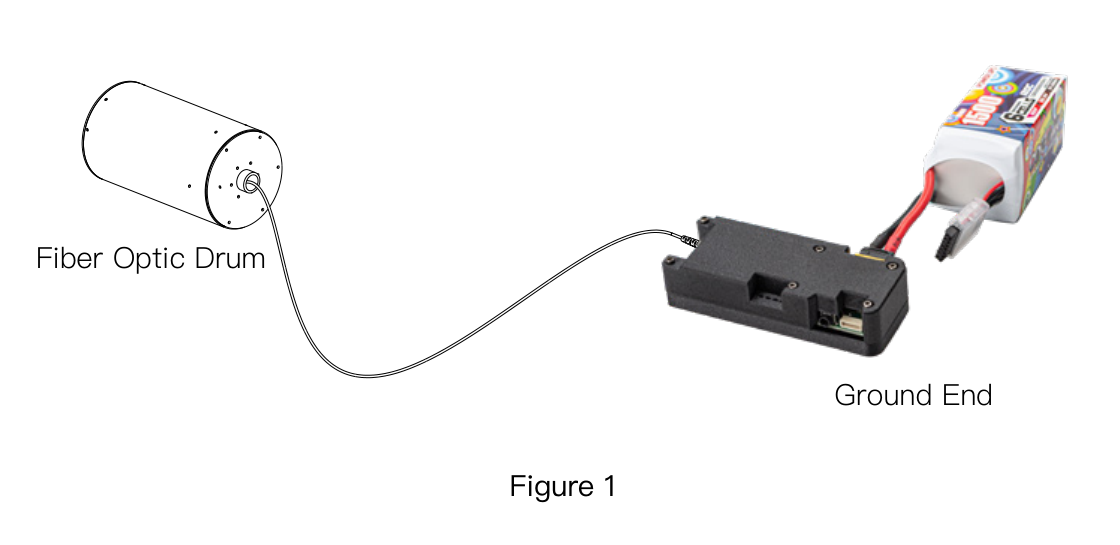

4. Fiber optik kablo demetini bağlayın, fiber optik diskin her iki ucundaki FC bağlantı noktalarını gökyüzü ucundaki FC bağlantı noktasına ve zemin ucundaki FC bağlantı noktasına bağlayın ve nozul ucunun zemin ucundaki FC bağlantı noktasına bağlandığını unutmayın.

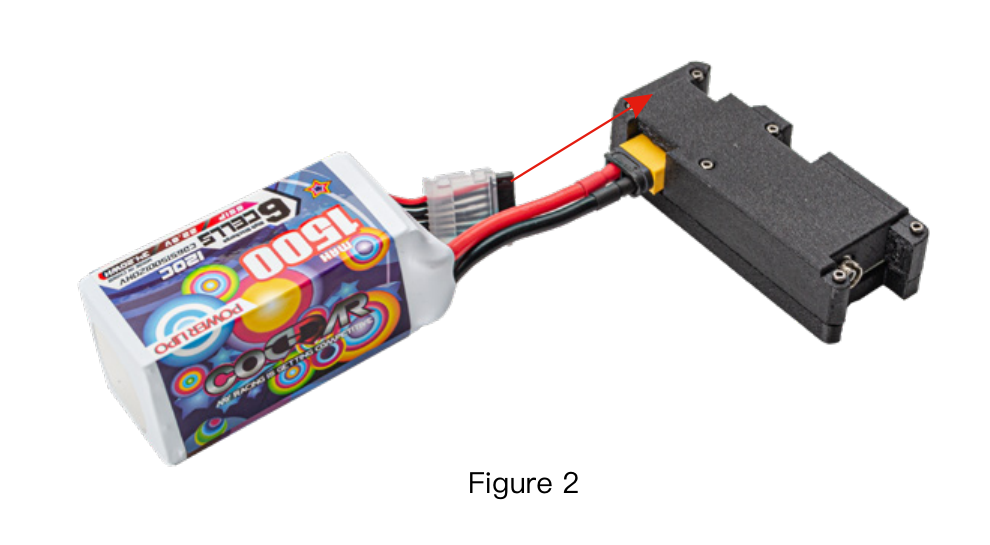

5. Toprak ucunun lityum pilini tamamen şarj edildikten sonra zemin uç konektörüne yerleştirin. (Şekil 2 olarak)

Önlemler

1. Giriş voltajı 11.1-26V güvenli aralık içindedir, lütfen sınır voltajının altını aşmayın veya altına düşmeyin, pozitif ve negatif kutupları tersine çevirmeyin.
2. Keskin nesneler tarafından kesilmeyi önlemek ve fiber kırılmaya yol açmak için optik fiber katlama dairesini yapmayın.
3. Fiber optik konektörlerin ve FC arayüzlerinin korunmasına dikkat edin, toz ve yağ ve sudan kaçının, arayüz koruma kapağını iyi bükülmüş tasarruf edin.
4. Serin, kuru ve açık geçirmez bir alanda saklayın.
5. Fiber optik disk hassas yapısı, yavaşça alın ve koyun, dikey depolama.
