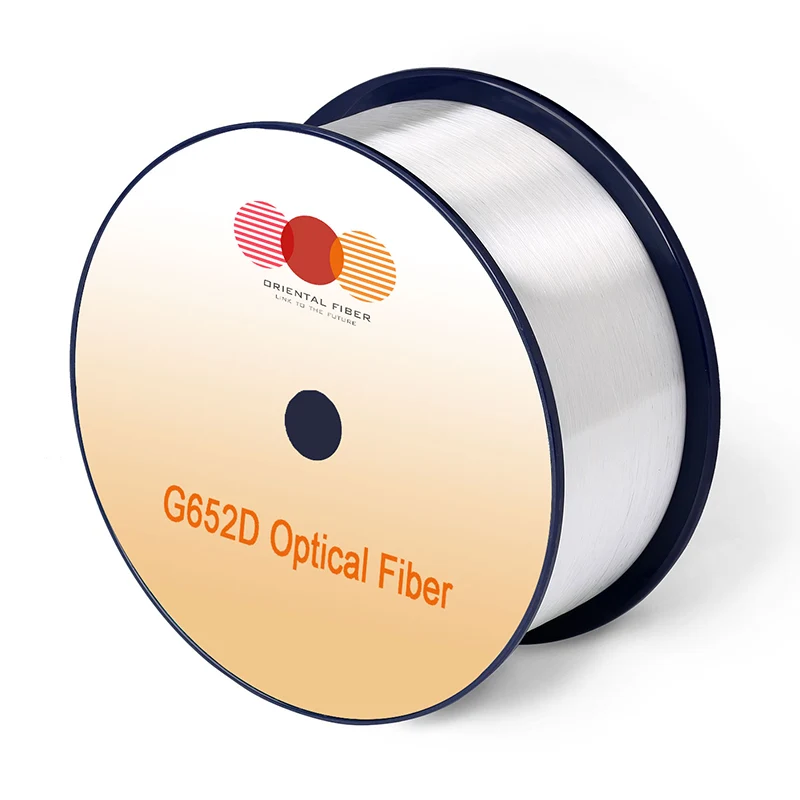

Tek modlu optik fiber G.652D

Tek modlu optik fiber G.652D, 1260nm ila 1625nm dalga boyu penceresinde çalışan optik iletim sistemleri için tasarlanmıştır. Geleneksel tek modlu fiberde hidroksil (OH-) iyon emilimi nedeniyle 1383 nm'ye yakın su zirvesini bastırarak, fiber çalışma için e-bandını (1360-1460 nm) açabilir, böylece 100nm'den fazla kullanılabilir dalga boyu sağlar.

Talep Gönder

Ürün Açıklaması

Başvuru

Geniş mevcut spektrumu ve mükemmel optik performansı nedeniyle, tek modlu optik fiber G.652D, Ethernet, İnternet Protokolü (IP), Asenkron Aktarım Modu (ATM), Senkron Optik Ağ (Sonet) ve Dalga Bölümü Çoğaltma (WDM) gibi çeşitli uygulamaları desteklemek için en iyi seçimdir. Fiber, omurga, metropol alanı ve erişim ağları için daha fazla bant genişliği sağlar.

Standartlar

Fiber ITU-T Önerisini G.652D ve IEC 60793-2-50 Tip B1.3 Fiber Spesifikasyonları karşılar veya aşar.

Özellikler

1260-1625 nm spektral aralığında çalışacak şekilde tasarlanmış ve artan iletim kapasitesi için% 50 daha kullanışlı dalga boyları sağlayan

Mükemmel optik performans, DWDM ve CWDM gibi yüksek hızlı şanzıman teknolojilerini destekler

Mevcut 1310 nm'lik ekipmanla uyumlu olmak

İyi koruma ve mükemmel şerit kuvvet istikrarı

Düşük ekleme kaybı ve yüksek ekleme verimliliği sağlayan doğru geometrik parametreler

Spesifikasyonlar

Özellikler		Koşullar	Belirtilen değerler	Birimler
Optik özellikler
Zayıflama		1310nm	≤0.34	[db/km]
		1383nm (H2 yaşından sonra)	≤0.34	[db/km]
		1550nm	≤0.20	[db/km]
		1625nm	≤0.24	[db/km]
Zayıflama ve dalga boyu Maks. α farkı		1285-1330nm, 1310nm referans olarak	≤0.03	[db/km]
Zayıflama ve dalga boyu Maks. α farkı		1525-1575nm, 1550nm'ye referans olarak	≤0.02	[db/km]
Dispersion Coeﬃcient		1285-1340nm	-3.5 ila 3.5	[ps/(nm · km)]
		1550nm	≤18	[ps/(nm · km)]
		1625nm	≤22	[ps/(nm · km)]
Sıfır dispersiyon dalga boyu (λ0)		-	1300-1324	[NM]
Sıfır Dispersiyon Eğimi (S0)		-	≤0.092	[ps/(nm2 · km)]
Tipik değer		-	0.086	[PS/(nm2 · km]
PMD	Maksimum bireysel lif	-	≤0.1	[PS/√KM]
	Bağlantı tasarım değeri （m = 20 ， q =%0.01)	-	≤0.06	[PS/√KM]
	Tipik değer	-	0.04	[PS/√KM]
Kablo kesik dalga boyu (λcc)		-	≤1260	[NM]
Mod alanı çapı （mfd）		1310nm	8.7-9.5	[μm]
Mod alanı çapı （mfd）		1550nm	9.8-10.8	[μm]
Etkili grup kırılma indeksi （ne））		1310nm	1.466	-
Etkili grup kırılma indeksi （ne））		1550nm	1.467	-
Nokta süreksizlikleri		1310nm	≤0.05	[DB]
Nokta süreksizlikleri		1550nm	≤0.05	[DB]
Geometrik özellikler
Kaplama çapı		-	125.0 ± 0.7	[μm]
Dairesel olmayanlık kaplama		-	≤1.0	[%]
Kaplama çapı		-	235-250	[μm]
Kaplama kaplama konsantriklik hatası		-	≤12.0	[μm]
Kaplama dairesellik		-	≤6.0	[%]
Çekirdek kaplama konsantriklik hatası		-	≤0.6	[μm]
Curl (yarıçap)		-	≥4	[M]
Teslimat uzunluğu		-	50.4'e kadar	[km/makara]
Çevresel özellikler		1310nm, 1550nm & 1625nm
Sıcaklık bağımlılığına bağlı zayıflama		-60 ℃ ila +85 ℃	≤0.05	[db/km]
Sıcaklık-Sizlik Bisiklete Her kaynaklanan zayıflama		-10°C to +85°C, 98% RH	≤0.05	[db/km]
Su daldırma bağımlılığına bağlı zayıflama		30 gün boyunca 23 ° C ，	≤0.05	[db/km]
Nemli ısı bağımlılığı kaynaklı zayıflama		30 gün boyunca 85 ° C ve% 85 RH ，	≤0.05	[db/km]
Kuru ısı yaşlanması		85 ℃, 30 gün boyunca	≤0.05	[db/km]
Mekanik özellikler
Kanıt testi		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Makro-bükülmüş zayıflama	30 mm yarıçaplı bir mandrel etrafında 100 dönüş	1625nm	≤0.05	[DB]
	25 mm yarıçaplı bir mandrel etrafında 100 dönüş	1310nm ve 1550nm	≤0.05	[DB]
	1 16 mm yarıçaplı bir mandrel etrafında dön	1550nm	≤0.05	[DB]
Kaplama şeridi kuvveti		tipik ortalama güç	1.5	[N]
Kaplama şeridi kuvveti		zirve kuvveti	1.3-8.9	[N]
Dinamik Yorgunluk Parametresi (ND)		-	≥20	-

Single-mode Optical Fiber G.652D
