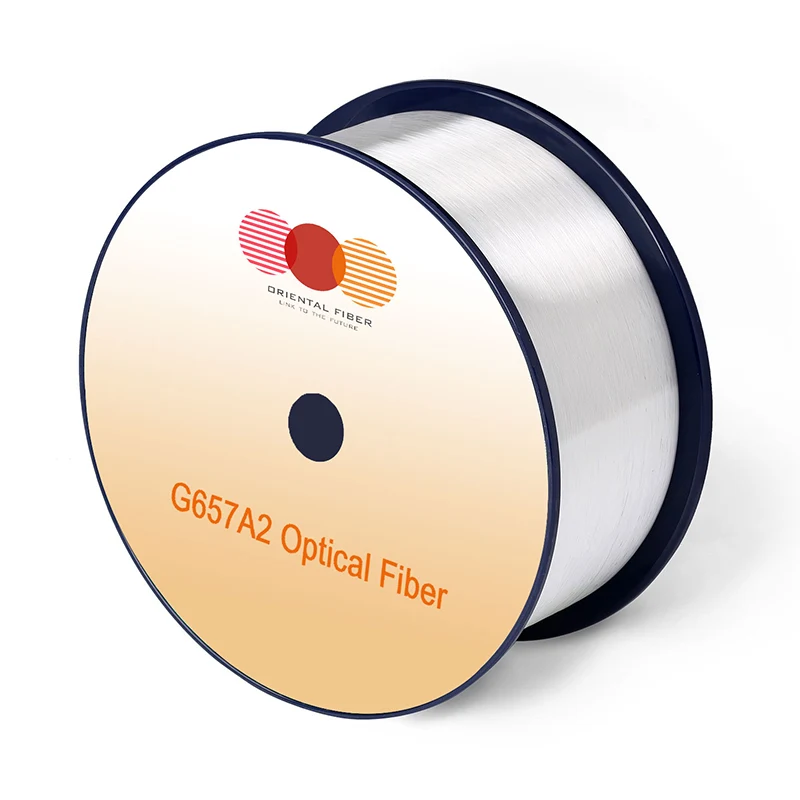

Tek modlu optik fiber G.657.A2

Özellikler

Koşullar

Belirtilen değerler

Birimler

Optik özellikler

Zayıflama

1310nm

≤0.35

[db/km]

1383nm (H2 yaşından sonra)

≤0.35

[db/km]

1460Nm

≤0.25

[db/km]

1490nm

≤0.23

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0.23

[db/km]

Zayıflama ve dalga boyu

Maks. α farkı

1285-1330nm, 1310nm referans olarak

≤0.03

[db/km]

1525-1575nm, 1550nm'ye referans olarak

≤0.02

[db/km]

Sıfır dispersiyon dalga boyu (λ0)

-

1300-1324

[NM]

Sıfır Dispersiyon Eğimi (S0)

-

≤0.092

[ps/(nm2 · km)]

PMD

Maksimum bireysel lif

-

≤0.1

[PS/√KM]

Bağlantı Tasarım Değeri (M = 20 ， Q =%0.01)

-

≤0.06

[PS/√KM]

Tipik değer

-

0.04

[PS/√KM]

Kablo kesik dalga boyu (λcc)

-

≤1260

[NM]

Mod alanı çapı (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Etkili Grup Kırpma Endeksi (NE)

1310nm

1.466

-

1550nm

1.467

-

Nokta süreksizlikleri

1310nm

≤0.05

[DB]

1550nm

≤0.05

[DB]

Geometrik özellikler

Kaplama çapı

-

125.0 ± 0.7

[μm]

Dairesel olmayanlık kaplama

-

≤0.7

[%]

Kaplama çapı

-

235-245

[μm]

Kaplama kaplama konsantriklik hatası

-

≤12.0

[μm]

Kaplama dairesellik

-

≤6.0

[%]

Çekirdek kaplama konsantriklik hatası

-

≤0.5

[μm]

Curl (yarıçap)

-

≥4

[M]

Teslimat uzunluğu

-

50.4'e kadar

[km/makara]

Çevresel özellikler

1310nm, 1550nm & 1625nm

Sıcaklık bağımlılığına bağlı zayıflama

-60 ℃ ila +85 ℃

≤0.05

[db/km]

Sıcaklık-Sizlik Bisiklete Her kaynaklanan zayıflama

-10 ° C ila +85 ° C,% 98 RH

≤0.05

[db/km]

Watersoak bağımlılığı kaynaklı zayıflama

30 gün boyunca 23 ° C

≤0.05

[db/km]

Nemli ısı bağımlılığı kaynaklı zayıflama

30 gün boyunca 85 ° C ve% 85 RH

≤0.05

[db/km]

Kuru ısı yaşlanması

85 ℃, 30 gün boyunca

≤0.05

[db/km]

Mekanik spesifikasyon

Kanıt testi

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Makro-bükülmüş zayıflama

15 mm yarıçaplı bir mandrel etrafında 10 dönüş

1550nm

≤0.03

[DB]

15 mm yarıçaplı bir mandrel etrafında 10 dönüş

1625nm

≤0.1

[DB]

1 10 mm yarıçaplı bir mandrel etrafında dön

1550nm

≤0.1

[DB]

1 10 mm yarıçaplı bir mandrel etrafında dönün

1625nm

≤0.2

[DB]

1 7.5 mm yarıçaplı bir mandrel etrafında dönün

1550nm

≤0.5

[DB]

1 7.5 mm yarıçaplı bir mandrel etrafında dönün

1625nm

≤1.0

[DB]

Kaplama şeridi kuvveti

tipik ortalama güç

1.5

[N]

zirve kuvveti

1.3-8.9

[N]

Dinamik Yorgunluk Parametresi (ND)

-

≥20

-
