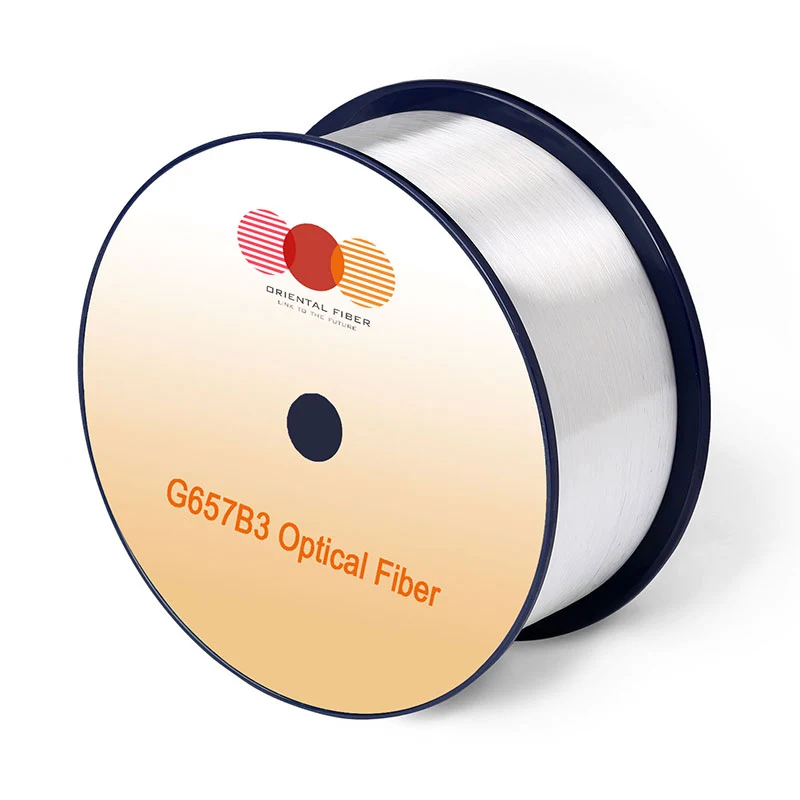

Tek modlu optik fiber g.657.b3

Özellikler

Koşullar

Belirlenmiş değer

Birimler

Optik Özellikler

Zayıflama

1310nm

≤0.35

[db/km]

1383nm （H2-yaşından sonra）

≤0.35

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0.23

[db/km]

Zayıflama Dalga boyuna karşı

Maks. α farkı

1285-1330nm, içinde 1310nm'ye referans

≤0.03

[db/km]

1525-1575nm, in 1550nm'ye referans

≤0.02

[db/km]

Sıfır Dispersiyon dalga boyu (λ0)

-

1300-1324

[NM]

Sıfır Dispersiyon Eğimi (S0)

-

≤0.092

[ps/(nm2 · km)]

PMD

Maksimum Bireysel lif

-

≤0.1

[PS/√KM]

Bağlantı tasarım değeri （m = 20 ， q =%0.01)

-

≤0.06

[PS/√KM]

Tipik Değer

-

0.04

[PS/√KM]

Kablo Kesik dalga boyu (λcc)

-

≤1260

[NM]

Moda Alan çapı （MFD）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

Etkili grup kırılma indeksi （ne））

1310nm

1.468

-

1550nm

1.469

-

Nokta Süreksizlik

1310nm

≤0.05

[DB]

1550nm

≤0.05

[DB]

Geometrik Özellikler

Kaplama Çap

-

125.0 ± 0.7

[μm]

Kaplama Dairesellik

-

≤0.7

[%]

Kaplama Çap

-

235-245

[μm]

Kaplama Konsantriklik hatası

-

≤12.0

[μm]

Kaplama Dairesellik

-

≤6.0

[%]

Çekirdek kaplama Konsantriklik hatası

-

≤0.5

[μm]

Curl (yarıçap)

-

≥4

[M]

Teslimat Uzunluk

-

Yukarı 25.2'ye

[km/makara]

Çevresel özellikler

1310nm, 1550nm & 1625nm

Sıcaklık Bağımlılık kaynaklı zayıflama

-60 ℃ ila +85 ℃

≤0.05

[db/km]

Sıcaklık Bisiklete Bisiklete Bisikletle Zayıflatma

-10 ° C +85 ° C,% 98 RH

≤0.05

[db/km]

Su Bağımlılık kaynaklı zayıflama

30 gün boyunca 23 ° C ，

≤0.05

[db/km]

Nemli Isı bağımlılığına bağlı zayıflama

85 ° C ve% 85 rh ， 30 gün

≤0.05

[db/km]

Kuru Isı yaşlanması

85 ℃ ， 30 gün boyunca

≤0.05

[db/km]

Mekanik Spesifikasyon

Kanıt Test

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Makro bükülme İndüklenen kayıp

1 bir mandrel dön 10 mm yarıçapı

1550nm

≤0.03

[DB]

1 10 mm yarıçaplı bir mandrel

1625nm

≤0.1

[DB]

1 7.5 mm yarıçaplı bir mandrel

1550nm

≤0.08

[DB]

1 bir mandrel dön 7.5 mm yarıçapı

1625nm

≤0.25

[DB]

1 5 mm yarıçapı olan bir mandrel

1550nm

≤0.15

[DB]

1 5 mm yarıçapı olan bir mandrel

1625nm

≤0.45

[DB]

Kaplama Şerit kuvveti

tipik ortalama güç

1.5

[N]

doruğa ulaşmak güç

1.3-8.9

[N]

Dinamik Yorgunluk parametresi (ND)

-

≥20

-
