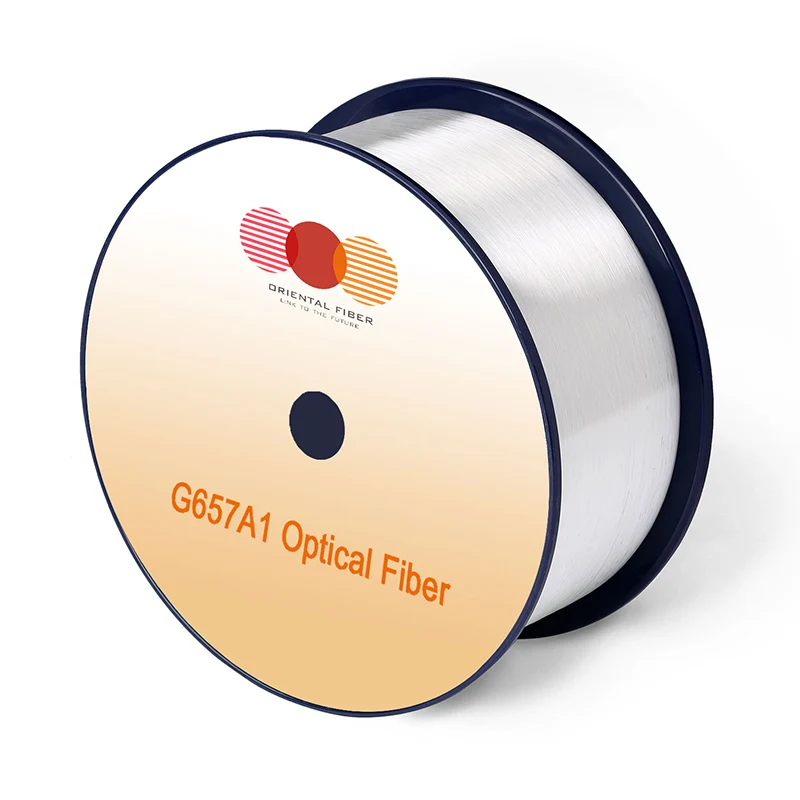

Tek modlu Optik Fiber G.657.A1

Orientalfiber'in Tek Modlu Optik Fiber G.657.A1'i esneklik, istikrarlı iletim ve kolay kurulum gerektiren modern fiber optik ağlar için tasarlanmıştır. Güvenilir bir Çin üreticisi ve tedarikçisi olarak Orientalfiber, FTTx ve iç mekan kablolama sistemleri gibi yoğun dağıtım ortamlarında bükülme kayıplarına karşı güçlü direnç ve tutarlı performans ile O-E-S-C-L bandı (1260-1625 nm) uygulamaları için optimize edilmiş G.657.A1 fiberi sunmaktadır.

Talep Gönder

Ürün Açıklaması

Tek Modlu Optik Fiber G.657.A1, küçük bükülme yarıçapı koşullarında bile istikrarlı optik performansı koruyacak şekilde tasarlanmıştır. Geleneksel fiberlerle karşılaştırıldığında, makro bükülme kaybını önemli ölçüde azaltarak iç mekan kablolaması, erişim ağları ve kompakt optik dağıtım sistemleri için uygun hale getirir.

Pratik dağıtımda, bu fiber genellikle bağlantı kapakları, dağıtım kutuları ve duvara monte dolaplar gibi kurulumcuların sınırlı alanla karşılaştığı ortamlarda kullanılır. İyileştirilmiş bükülme toleransı, kurulum hassasiyetinin azaltılmasına yardımcı olur ve yanlış kullanımdan kaynaklanan performans düşüşü riskini azaltır.

Tedarik İçin Temel Avantajlar

Daha Az Kurulum Riski

Tek modlu Optik Fiber G.657.A1'in optimize edilmiş bükme performansı, kurulumcuların aşırı sinyal kaybına neden olmadan daha dar bükme yarıçaplarıyla çalışmasına olanak tanır. Bu özellikle FTTx projelerinde ve alanın sınırlı olduğu iç mekan yönlendirme senaryolarında kullanışlıdır.

Geniş Bant Uyumluluğu

Tam O-E-S-C-L bandını (1260–1625 nm) destekleyerek mevcut ve gelecekteki ağ yükseltmelerine uygun hale getirir. L-bant uygulamaları ve uzun mesafe iletim gereksinimleriyle uyumluluk sağlar.

Daha Düşük Toplam Proje Maliyeti

Bükülmeye bağlı kayıpları en aza indirerek ve kurulum sırasında yeniden çalışmayı azaltarak bu fiber, genel dağıtım maliyetlerinin azaltılmasına yardımcı olur. Ayrıca kablonun depolanması ve kurulumu sırasında katı taşıma koşullarına duyulan ihtiyacı da azaltır.

Kararlı Ekleme Performansı

Doğru geometrik parametreler, büyük ölçekli ağ inşaat projeleri için önemli olan fiber birleştirme sırasında düşük ekleme kaybı ve yüksek verimlilik sağlar.

Tipik Uygulamalar

FTTx Erişim Ağları

Tek modlu Optik Fiber G.657.A1, dar virajların ve yoğun yönlendirmenin yaygın olduğu eve kadar fiber ve binaya fiber dağıtımlarında yaygın olarak kullanılır.

İç Mekan Yüksek Hızlı Optik Kablolama

Kompakt kablo yönetiminin gerekli olduğu binalar, veri merkezleri ve ofis ortamlarında yüksek hızlı veri iletimi için uygundur.

Özel Kısa Adımlı Kablolar

Karmaşık yönlendirme sistemlerinde kullanılan şerit kablolar ve mikro kablolar dahil olmak üzere katı bükülme yarıçapı gereksinimleri olan kablolar için idealdir.

Yüksek Performanslı Optik Ağlar

Düşük PMD ile uzun mesafeli ve yüksek bit hızlı iletimi destekleyerek omurga ve erişim ağı katmanlarında istikrarlı performans sağlar.

Özellikler

Özellikler		Koşullar	Belirtilen Değerler	Birimler
Optik Özellikler
zayıflama		1310nm	≤0,35	[dB/km]
		1383nm(H2 yaşlanmasından sonra)	≤0,35	[dB/km]
		1460nm	≤0,25	[dB/km]
		1550nm	≤0,21	[dB/km]
		1625nm	≤0,23	[dB/km]
Zayıflama ve Dalgaboyu Maks. α farkı		1285-1330 nm, 1310 nm'ye referansla	≤0,03	[dB/km]
Zayıflama ve Dalgaboyu Maks. α farkı		1525-1575 nm, 1550 nm'ye referansla	≤0,02	[Db/km]
Dispersiyon Katsayısı		1285-1340 nm	-3,5 ila 3,5	[ps/(nm·km)]
		1550nm	≤18	[ps/(nm·km)]
		1625nm	≤22	[ps/(nm·km)]
Sıfır Dağılım Dalga Boyu(λ0)		--	1300-1324	[nm]
Sıfır Dağılım Eğimi(S0)		--	≤0,092	[ps/(nm2·km)]
Tipik Değer		--	0.086	[ps/(nm2·km)]
PMD	Maksimum Bireysel Fiber	--	≤0,1	[ps/√km]
	Bağlantı Tasarım Değeri (M=20，Q=0,01%) (M=20，Q=%0,01)	--	≤0,06	[ps/√km]
	Tipik Değer	--	0.04	[ps/√km]
Kablo Kesme Dalga Boyu (Λcc)		--	≤1260	[nm]
Mod Alanı Çapı (MFD)		1310nm	8.4-9.2	[μm]
Mod Alanı Çapı (MFD)		1550nm	9.3-10.3	[μm]
Etkin Grup Kırılma İndeksi(Neﬀ )		1310nm	1.466	--
Etkin Grup Kırılma İndeksi(Neﬀ )		1550nm	1.467	--
Nokta Süreksizlikleri		1310nm	≤0,05	[Db]
Nokta Süreksizlikleri		1550nm	≤0,05	[Db]
Geometrik Özellikler
Kaplama Çapı		--	125,0±0,7	[μm]
Kaplamanın Dairesel Olmaması		--	≤0,7	[%]
Kaplama Çapı		--	235-245	[μm]
Kaplama-Kaplama Eşmerkezlilik Hatası		--	≤12,0	[μm]
Kaplama Daireselliği		--	≤6,0	[%]
Çekirdek Kaplama Eşmerkezlilik Hatası		--	≤0,5	[μm]
Kıvrılma(yarıçap)		--	≥4	[M]
Teslimat Süresi		--	50,4'e kadar	[km/makara]
Çevresel Özellikler		1310nm, 1550nm ve 1625nm
Sıcaklığa Bağlı Zayıflama		-60°C ile +85°C arası	≤0,05	[Db/km]
Sıcaklık-Nem Döngüsüne Bağlı Zayıflama		-10°C ila +85°C, %98 bağıl nem	≤0,05	[Db/km]
Suya Emme Bağımlılığının Neden Olduğu Zayıflama		23°C, 30 gün boyunca	≤0,05	[Db/km]
Nemli Isıya Bağımlılığın Neden Olduğu Zayıflama		85°C ve %85 bağıl nem, 30 gün boyunca	≤0,05	[Db/km]
Kuru Isı Yaşlandırma		85°C, 30 gün boyunca	≤0,05	[Db/km]
Mekanik Özellikler
Kanıt Testi		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro Bükülmeden Kaynaklanan Kayıp	15 mm Yarıçaplı Bir Mandrelin Etrafında 10 Dönüş	1550nm	≤0,25	[Db]
	15 mm Yarıçaplı Bir Mandrel Etrafında 10 Dönüş	1625nm	≤1,0	[Db]
	1 10 mm Yarıçaplı Bir Mandrelin Etrafında Döndürün	1550nm	≤0,75	[Db]
	1 10 mm Yarıçaplı Bir Mandrelin Etrafında Döndürün	1625nm	≤1,5	[Db]
Kaplama Şerit Kuvveti		tipik ortalama kuvvet	1.5	[N]
Kaplama Şerit Kuvveti		tepe kuvveti	1.3-8.9	[N]
Dinamik Yorulma Parametresi (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Teknik Özellikler

Tam Bant Boyunca Düşük Zayıflama

O-E-S-C-L dalga boyu aralığında istikrarlı sinyal iletimini sürdürerek çok bantlı ağ çalışmasını destekler.

Mükemmel Bükülme Direnci

Hem makro bükülme hem de mikro bükülme kayıplarını azaltmak, sıkı kurulum koşullarında bile güvenilir performans sağlamak üzere tasarlanmıştır.

Düşük PMD (Polarizasyon Modu Dağılımı)

Yüksek hızlı ve uzun mesafeli iletim sistemlerinin gereksinimlerini karşılayarak sinyal bütünlüğünün korunmasına yardımcı olur.

Tutarlı Geometri

Hassas üretim, tekdüze fiber boyutları sağlayarak birleştirme tutarlılığını artırır ve bağlantı kaybını azaltır.

Standartlara Uygunluk

Tek modlu Optik Fiber G.657.A1, ITU-T G.657.A1 ve G.652.D dahil uluslararası standartların yanı sıra IEC 60793-2-50 Tip B1.3/B6.a1 spesifikasyonlarına uygundur. Bu, küresel ağ altyapısı gereksinimleriyle uyumluluğu sağlar.

Üretici Hakkında

Jiangsu Xuben Photoelectric Technology Co., Ltd, dört fabrikaya sahip, eksiksiz fiber optik ağ çözümleri sağlayan bir grup şirketidir. Şirket, yıllık üretim değeri 20 milyon ABD Doları olan toplam 15.000 metrekarelik bir alanı kaplamaktadır.

Grupta iç ve dış mekan optik kablo fabrikaları, bir ODN bileşen fabrikası ve bir optik ağ ekipmanı fabrikası bulunmaktadır. Ürünler telekomünikasyon, yayın sistemleri, LAN veri iletimi ve güç sistemleri, demiryolu taşımacılığı ve otoyollar gibi endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

ISO9001 ve ISO45001 sertifikalarına sahip şirket, rafine üretim ve istikrarlı üretim süreçlerine odaklanmaktadır. Ürünleri dünya çapında ihraç edilmekte ve çeşitli orta ve büyük ölçekli mühendislik projelerinde uygulanmaktadır.

SSS

S1: G.657.A1 ve G.652.D fiber arasındaki temel fark nedir?

Tek modlu Optik Fiber G.657.A1, G.652.D sistemleriyle uyumluluğu korurken daha iyi bükme performansı sunar. Sıkı yönlendirme koşullarına sahip kurulumlar için daha uygundur.

S2: Bu fiber iç mekan kurulumları için uygun mu?

Evet, Tek Modlu Optik Fiber G.657.A1, küçük bükülme yarıçapını ve kompakt kablo düzenlerini destekleyen, özellikle iç mekan ve erişim ağı kullanımı için tasarlanmıştır.

S3: Uzun mesafeli iletim için kullanılabilir mi?

Evet, düşük zayıflama ve düşük PMD sayesinde yüksek hızlı ve uzun mesafeli optik iletişimi destekler.

S4: Mevcut ağ altyapısıyla uyumlu mu?

Hem G.657.A1 hem de G.652.D standartlarını karşılayarak mevcut optik ağ sistemlerinin çoğuyla uyumluluk sağlar
