Örgülü Gevşek Borulu Zırhlı Fiber Optik Kablo

Orientalfiber Örgülü Gevşek Borulu Zırhlı Fiber Optik Kablo, Jiangsu Xuben Fotoelektrik Technology Co., Ltd. tarafından bağımsız olarak geliştirilen ve üretilen profesyonel bir dış mekan optik iletişim ürünüdür. Bu ürün, istikrarlı yapı, güvenilir su geçirmezlik performansı ve mükemmel mekanik korumayı birleştirir ve uzun mesafeli ve zorlu ortam iletişim iletimi için temel bir optik kablo çözümüdür.

Talep Gönder

Ürün Açıklaması

Örgülü Gevşek Tüplü Zırhlı Fiber Optik Kablo (Orientalfiber), çok damarlı gevşek tüp yapısına sahip, zırhlı bir dış mekan optik iletişim kablosudur. Metal merkezi takviye parçaları, çift taraflı plastik kaplı çelik bant zırhı ve harici mekanik hasara, nem erozyonuna ve sıcaklık değişikliklerine dayanabilen çok katmanlı su geçirmez yapıyla eşleşen 250μm optik fiberleri barındırmak için yüksek modüllü gevşek tüpler kullanır ve açık havada gömülü, doğrudan gömme ve karmaşık arazi ortamlarında optik sinyallerin güvenli ve istikrarlı iletimini gerçekleştirebilir.

Üretim Gücü

Ölçekli Üretim Kapasitesi : Dört standart üretim fabrikası, Orientalfiber Örgülü Gevşek Borulu Zırhlı Fiber Optik Kablonun istikrarlı tedarikini sağlayarak, küçük partili özelleştirilmiş projelerin ve büyük ölçekli küresel tedariklerin sipariş taleplerini karşılar.
İşçilik ve Kalite Kontrol : Rafine üretime ve profesyonel üretime bağlı kalın, işçilik ruhunu uygulayın ve ürünün her üretim bağlantısını sıkı bir şekilde kontrol edin.
Uluslararası Sertifikasyon : Şirket, ISO9001 kalite yönetim sistemi belgesi ve ISO45001 iş sağlığı ve güvenliği yönetim sistemi belgesini almış olup, tüm üretim süreçleri uluslararası ve yerli endüstri standartlarına uygundur.
Küresel Tedarik Sistemi : Orientalfiber ürünleri, farklı ülke ve bölgelerdeki müşterilerin satın alma ve teslimat ihtiyaçlarına etkin bir şekilde cevap verebilecek eksiksiz bir üretim ve tedarik zincirine sahiptir.

Orientalfiber Örgülü Gevşek Borulu Zırhlı Fiber Optik Kablonun Temel Özellikleri

Mükemmel mekanik ve sıcaklık adaptasyon performansı, karmaşık sıcaklık ortamlarında kararlı çalışma
Olağanüstü hidroliz direncine ve yapısal dayanıklılığa sahip yüksek modüllü gevşek boru malzemesi
Özel tüp doldurma bileşiği, dahili optik fiberler için çok yönlü koruma sağlar
Çeşitli inşaat senaryolarına uyum sağlayan olağanüstü ezilme direnci ve esnek döşeme performansı
Çok katmanlı su geçirmez tasarım, nemi tamamen bloke eder ve ürünün uzun süreli hizmet ömrünü garanti eder

Teknik Özellikler

Temel Yapısal Parametreler

Optik fiber özellikleri: 250μm standart optik fiber
Gevşek boru malzemesi: Yüksek modüllü su geçirmez malzeme
Merkezi takviye: Metal takviye çekirdeği (çok çekirdekli ürünler için isteğe bağlı PE dış kılıf)
Su geçirmez yapı: Kablo çekirdeği su engelleyici dolgu + gevşek boru dahili su geçirmez bileşik
Zırh katmanı: Çift taraflı plastik kaplı çelik bant (PSP)
Dış kılıf: Polietilen (PE) kılıf
İç kılıf: Polietilen (PE) iç kılıf

Uyumluluk Standartları

Yurtiçi standart: YD/T 901
Uluslararası standart: IEC 60794-1
Kalite sistemi: ISO9001, ISO45001 sertifikalı

Mekanik ve Çevresel Performans

Sıkıştırma direnci: Açık havada gömülü döşeme mekanik stres gereksinimlerini karşılayın
Bükme performansı: İyi esneklik, uygun inşaat ve döşeme
Sıcaklık direnci: Geniş sıcaklık aralığı değişikliklerine uyum sağlayın
Su geçirmezlik sınıfı: Çok katmanlı su geçirmez yapı, %100 kablo dolgusu ve sızdırmazlık

Orientalfiber Örgülü Gevşek Borulu Zırhlı Fiber Optik Kablo Uygulamaları

Orientalfiber Örgülü Gevşek Borulu Zırhlı Fiber Optik Kablo, optik iletişim iletiminin birden fazla alanını kapsayan geniş bir uygulama senaryosu yelpazesine sahiptir:

Teleiletişim endüstrisi : Yerli ve yabancı telekom operatörlerinin uzun mesafe omurga ağ iletimi

Radyo ve Televizyon : Radyo ve televizyon iletişim ağının sinyal iletim sistemi
Veri İletimi : Yerel alan ağı (LAN) yüksek hızlı veri iletimi
Endüstriyel Alanlar : Elektrik güç sistemi, demiryolu toplu taşıma iletişimi, otoyol sinyal iletimi ve endüstriyel ön uç bağlantısı
Altyapı : Dış mekana doğrudan gömme, yer altı boru hattı, zorlu arazi iletişim mühendisliği döşemesi

Standartlar

GYTA53 kablosu, YD/T 901 Standardının yanı sıra IEC 60794-1 ile de uyumludur.

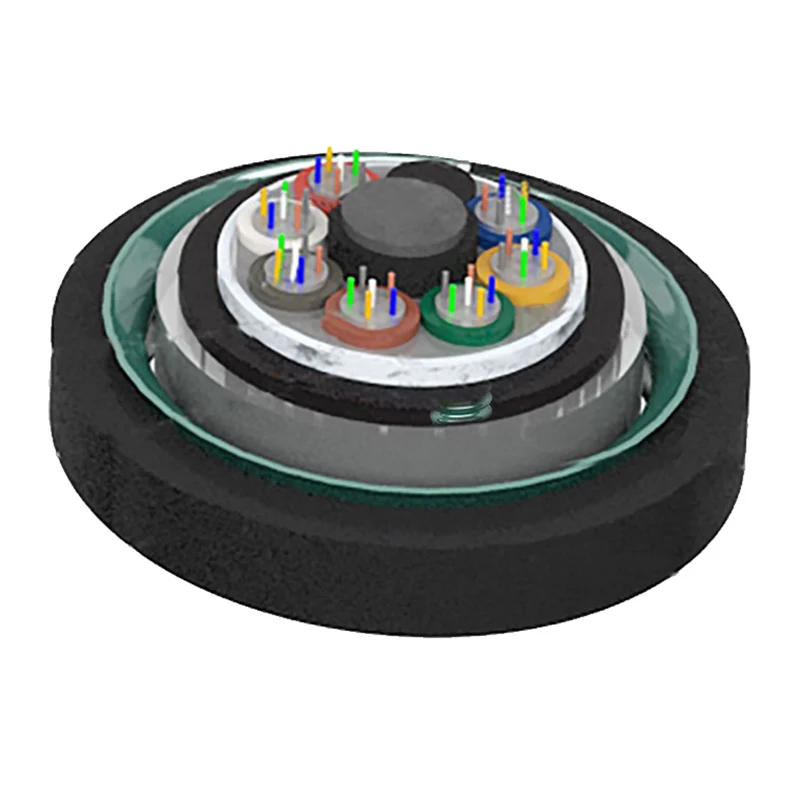

Yapı Çizimi

1.Fiber

2.Tüp Doldurma Bileşiği

3.Gevşek Tüp

4.Kablo Doldurma Bileşiği

5.APL

6.PE iç Kılıf

7. Su Engelleyici Malzeme

8.PSP

9.Merkezi Güç Üyesi

10.PE Dış Kılıf

Stranded Loose Tube Armored Fiber Optic Cable

Teknik Parametreler

Kablo Tipi (2 lif artırıldı)	Elyaf Sayısı	Tüpler	Dolgular	Kablo Ağırlığı (Ref) (kg/km)	Çekme Dayanımı Uzun/Kısa Vade (N)	Ezilme Direnci Uzun/Kısa Vade (N/100mm)	Bükme Yarıçapı Statik/Dinamik (mm)
GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5D/25D
GYTA53-8~12Xn	8~12	2	4	177
GYTA53-14~18Xn	14~18	3	3	177
GYTA53-20~24Xn	20~24	4	2	177
GYTA53-26~30Xn	26~30	5	1	177
GYTA53-32~36Xn	32~36	6	0	177
GYTA53-38~48Xn	38~48	4	1	194
GYTA53-50~60Xn	50~60	5	0	194
GYTA53-62~72Xn	62~72	6	0	204
GYTA53-74~84Xn	74~84	7	1	239
GYTA53-86~96Xn	86~96	8	0	239
GYTA53-98~108Xn	98~108	9	1	275
GYTA53-110~120Xn	110~120	10	0	275
GYTA53-122~132Xn	122~132	11	1	312
GYTA53-134~144Xn	134~144	12	0	312
GYTA53-146~216Xn	146~216	13~18	5~0	312

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Elyaf Tipi	Zayıflama (+20°C)				Bant genişliği		Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
Elyaf Tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125μm	≤3,0dB/km	≤1,0dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,3dB/km	≤1,0dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---
