Örgülü Gevşek Borulu Metalik Olmayan Mukavemet Üyesi Zırhlı Fiber Optik Kablo

Çok telli gevşek tüplü metalik olmayan mukavemetli zırhlı fiber optik kablonun yapısı, 250μm optik fiberi yüksek modüllü malzemeden yapılmış gevşek bir tüpe koymaktır ve gevşek tüp, su geçirmez bileşikle doldurulur. Kablo çekirdeğinin merkezi metalik olmayan bir takviye çekirdeğidir (FRP). Belirli çekirdeklere sahip optik kablolar için, metalik olmayan takviye çekirdeğinin dışına bir polietilen (PE) tabakasının ekstrüzyona tabi tutulması gerekir.

Talep Gönder

Ürün Açıklaması

Orientalfiber tarafından sağlanan Örgülü Gevşek Borulu Metalik Olmayan Mukavemet Üyesi Zırhlı Fiber Optik Kablo, çok katmanlı koruyucu yapıya sahip bir dış mekan optik kablosudur. Çekirdek tasarımı, yüksek modüllü malzemeden yapılmış gevşek tüplerin içine 250μm optik fiberlerin yerleştirilmesini ve tüplerin nem girişini önlemek için su engelleyici bir bileşikle doldurulmasını içerir.

Temel Özellikler ve Temel Avantajlar

Elektromanyetik Girişim (EMI) Bağışıklığı: Metalik olmayan bir FRP güç elemanı kullanan Örgülü Gevşek Borulu Metalik Olmayan Güç Üyesi Zırhlı Fiber Optik Kablo, yıldırım çarpmalarına ve elektriksel girişime karşı bağışıklıdır, bu da onu yüksek voltajlı ortamlara uygun hale getirir.
Çift Katmanlı Zırh Koruması: APL ve PSP kombinasyonu, montaj sırasında kemirgen saldırılarına ve mekanik darbelere karşı üstün ezilme direnci ve üst düzey koruma sağlar.
Hidrolize Dirençli Tasarım: Yüksek mukavemetli gevşek boru malzemesi, hidrolize direnecek şekilde özel olarak formüle edilmiştir ve nemli iklimlerde elyafların uzun ömürlü olmasını sağlar.
Kapsamlı Su Engelleme: Boru doldurma bileşiği, %100 kablo göbeği dolgusu ve su engelleyici malzemeler içeren çok katmanlı bir sistem, kablonun hidrostatik basınç altında su geçirmez kalmasını sağlar.

Teknik Özellikler

Fiber Sayısı: 2 ila 144 çekirdek arasında özelleştirilebilir yapılandırmalar.
Mukavemet Üyesi: Belirli çaplar için isteğe bağlı PE kaplamalı Merkezi Fiber Takviyeli Plastik (FRP).
Zırh Katmanları: Boyuna sarılmış APL (Alüminyum Polietilen Laminat) ve PSP (Plastik kaplı Çelik Bant).
Standartlara Uygunluk: YD/T 901 ve IEC 60794-1 uluslararası standartlarına tamamen uygundur.
Çevresel Aralık: -40°C ile +70°C arasındaki sıcaklık değişimlerinde kararlı çalışma.
Kılıf Malzemesi: Dış mekanda daha uzun hizmet ömrü için UV'ye dayanıklı Polietilen (PE).

Çeşitli Uygulama Alanları

The Örgülü Gevşek Borulu Metalik Olmayan Mukavemet Üyesi Zırhlı Fiber Optik Kabloçeşitli kritik sektörlerde konuşlandırılmıştır:

Telekomünikasyon Operatörleri: Ses ve veri hizmetleri için güvenilir omurga ve erişim ağı kablolaması.
Güç ve Yardımcı Şebekeler: Metal elemanların kısıtlı olduğu yüksek gerilim güç hatlarının yakınında güvenli veri iletimi.
Radyo ve Televizyon: İletişim ve bilgi iletim sistemleri için kararlı sinyal dağıtımı.
Ulaşım Altyapısı: Demiryolu taşımacılığı, otoyollar ve akıllı trafik sistemleri için gerçek zamanlı veri izleme ve iletişim.

Standartlar

GYFTA53 kablosu, YD/T 901 Standardının yanı sıra IEC 60794-1 ile de uyumludur.

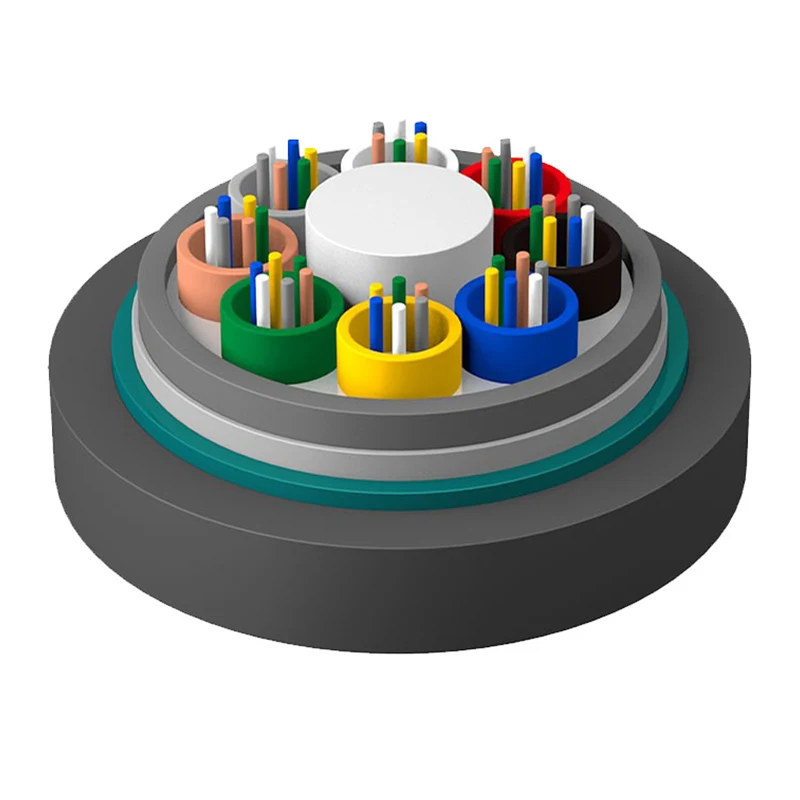

Yapı Çizimi

1.Fiber

2.Tüp Doldurma Bileşiği

3.Gevşek Tüp

4.Kablo Doldurma Bileşiği

5.APL

6.PE iç Kılıf

7. Su Engelleyici Malzeme

8.PSP

9.FRP Mukavemet Üyesi

10.PE Dış Kılıf

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Teknik Parametreler

Kablo Tipi (2 lif artırıldı)	Elyaf Sayısı	Tüpler	Dolgular	Kablo Ağırlığı (Ref) (kg/km)	Çekme Dayanımı Uzun/Kısa Vade (N)	Ezilme Direnci Uzun/Kısa Vade (N/100mm)	Bükme Yarıçapı Statik/Dinamik (mm)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-8~12Xn	8~12	2	6	228
GYFTA53-14~18Xn	14~18	3	5	228
GYFTA53-20~24Xn	20~24	4	4	228
GYFTA53-26~30Xn	26~30	5	3	228
GYFTA53-32~36Xn	32~36	6	2	228
GYFTA53-38~42Xn	38~42	7	1	228
GYFTA53-44~48Xn	44~48	8	0	228
GYFTA53-50~60Xn	50~60	5	3	240
GYFTA53-62~72Xn	62~72	6	2	240
GYFTA53-74~84Xn	74~84	7	1	240
GYFTA53-86~96Xn	86~96	8	0	240
GYFTA53-98~108Xn	98~108	9	1	276
GYFTA53-110~120Xn	110~120	10	0	276
GYFTA53-122~132Xn	122~132	11	1	326
GYFTA53-134~144Xn	134~144	12	0	326

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Elyaf Tipi	Zayıflama （+20°C）				Bant genişliği		Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
Elyaf Tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125μm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---

Not:

A. Xn son eki fiber tipini belirtir

B. Fiber ve tüpün renk düzenlemeleri renk tanımlama tablosunda belirtilmiştir.

C. Kablo makarasının iyi durumda kalması için kablonun dış ortamda 6 aydan fazla saklanmaması gerekir.

Uygulama: Kanal/Anten/Doğrudan gömülü

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Sıkça Sorulan Sorular (SSS)

S: Bu zırhlı kablo için "Metalik olmayan" özelliğini önemli kılan şey nedir?

C: Kablo metal zırha (APL/PSP) sahip olsa da metalik olmayan FRP merkezi güç elemanı, kablonun yıldırım veya yüksek voltaj indüksiyonu için sürekli bir iletken görevi görmesini önleyerek elektrik koridorlarında güvenliği önemli ölçüde artırır.

S: Örgülü Gevşek Borulu Metalik Olmayan Mukavemet Üyesi Zırhlı Fiber Optik Kablo doğrudan gömmeye uygun mu?

C: Evet. Çift zırhlı yapı (Alüminyum ve Çelik bantlar), çoğu toprak türünde doğrudan gömme için gereken çekme mukavemetini ve ezilme direncini sağlar.

S: Orientalfiber, kablonun zaman içinde neme karşı dayanıklılığını nasıl sağlıyor?

C: Hem APL hem de PSP bariyerleriyle birleştirilmiş %100 çekirdek dolgu bileşiği kullanıyoruz. Bu yedekli sistem, dış kılıf hasar görse bile nemin fiber taşıyan tüplere nüfuz etmemesini sağlar.
