Çok Telli Gevşek Borulu Metalik Olmayan Mukavemet Elemanı Zırhsız Fiber Optik Kablo

Çok telli gevşek tüplü metalik olmayan mukavemet elemanı zırhsız fiber optik kablonun yapısı, 250μm optik fiberi yüksek modüllü malzemeden yapılmış gevşek bir tüpe koymaktır ve gevşek tüp, su geçirmez bileşikle doldurulur. Kablo çekirdeğinin merkezi bir FRP'dir ve gevşek tüp (ve doldurma halatı), kompakt ve yuvarlak bir kablo çekirdeği oluşturmak üzere FRP'nin etrafında bükülür. Kablo çekirdeğindeki boşluklar su engelleyici dolgularla doldurulur. Bir kablo oluşturmak için kablo çekirdeğinin dışına bir polietilen kılıf tabakası sıkıştırılır.

Talep Gönder

Ürün Açıklaması

The Çok Telli Gevşek Borulu Metalik Olmayan Mukavemet Elemanı Zırhsız Fiber Optik KabloSu geçirmez bileşikle doldurulmuş, yüksek modüllü malzemeden yapılmış gevşek tüplere yerleştirilmiş 250μm optik fiberden oluşur. Kablo çekirdeği, etrafında gevşek tüplerin ve dolgu maddelerinin kompakt, yuvarlak bir çekirdek oluşturacak şekilde helisel olarak büküldüğü metalik olmayan bir FRP mukavemet elemanı üzerinde ortalanmıştır. Su engelleyici dolgular her türlü boşluğu doldurur ve dış polietilen kılıf kablo yapısını korur.

Temel Özellikler

Güçlü mekanik ve sıcaklık performansı
Yüksek hidroliz direncine ve çekme mukavemetine sahip gevşek boru malzemesi
Kritik elyaf koruması için özel tüp doldurma bileşiği
Montaj için esnek tasarımla birleştirilmiş ezilme direnci
Kapsamlı su geçirmez önlemler: FRP merkez elemanı, tüp doldurma bileşikleri, %100 göbek dolgusu
Standartlara uygunluk: YD/T 901 ve IEC 60794-1

Teknik Özellikler

Optik Fiber Sayısı: Çoklu konfigürasyonlar mevcuttur (örn. 6-144 fiber)
Fiber Tipi: Tek modlu veya çok modlu 250μm
Gevşek Boru Malzemesi: Yüksek modüllü polimer
Dolgu Bileşiği: Su engelleyici jel
Mukavemet Üyesi: Metalik olmayan FRP çubuk
Dış Kılıf: Polietilen (PE)
Çalışma Sıcaklığı: -40°C ila +70°C
Minimum Bükme Yarıçapı: 20× kablo çapı (yük altında)

Uygulamalar

Bu kablolar yaygın olarak aşağıdaki alanlarda kullanılır:

Omurga ve erişim ağları için telekomünikasyon operatörleri
Radyo ve televizyon sinyal iletim sistemleri
Yerel alan ağı (LAN) veri iletimi
Enerji, demiryolu ve otoyol projelerinde endüstriyel ön uç bağlantılar
Diğer büyük ölçekli mühendislik ve altyapı projeleri

Avantajları

Dayanıklı metalik olmayan tasarım korozyon riskini azaltır ve kabloyu daha hafif hale getirir
Kompakt telli yapı, çekme mukavemetini ve esnekliği artırır
Su engelleyici malzemeler nemli veya ıslak ortamlarda yüksek güvenilirlik sağlar
Kanallar ve havadan dağıtım dahil çeşitli kurulum yöntemleriyle uyumluluk
Orientalfiber'in üretim deneyimiyle desteklenen, yurt içi ve yurt dışı projelerde kanıtlanmış performans

SSS

S: Bu kablo dış mekan kurulumlarında kullanılabilir mi?: C: Evet, PE kılıf ve su engelleyici bileşikler onu doğrudan gömme ve açık havada kanal kurulumu için uygun hale getirir.
S: Kaç tane fiber yapılandırılabilir?: C: Kablo, proje gereksinimlerine bağlı olarak 6 ila 144 fiber arasında özelleştirilebilir.
S: Kabloda metalik bileşenler var mı?: C: Hayır, mukavemet elemanı metalik olmayan FRP'dir ve ağırlık ve korozyon sorunlarını en aza indirir.
S: Standart optik ekipmanlarla uyumlu mu?: C: Evet, 250μm fiber ve standart gevşek tüp tasarımı, geleneksel ekleme ve sonlandırma yöntemleriyle uyumluluğu sağlar.

Standartlar

GYFTY kablosu, YD/T 901 Standardının yanı sıra IEC 60794-1 ile de uyumludur

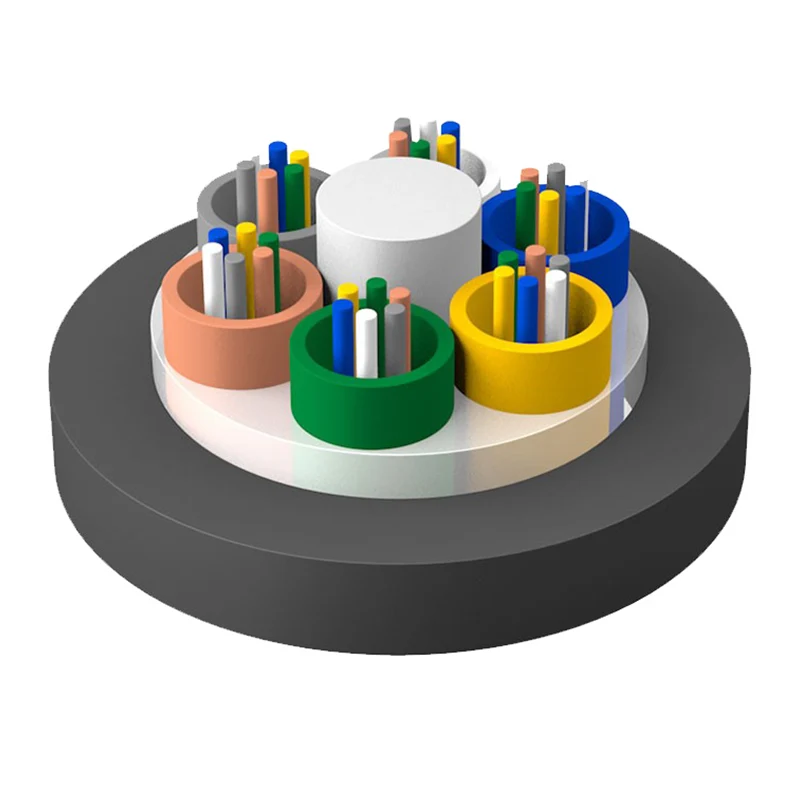

Yapı Çizimi

1.Fiber

2.Tüp Doldurma Bileşiği

3.Gevşek Tüp

4.Kablo Doldurma Bileşiği

5.FRP Mukavemet Üyesi

6.PE Kılıf

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Teknik Parametreler

Kablo Tipi (2 lif artırıldı)	Elyaf Sayısı	Tüpler	Dolgular	Kablo Ağırlığı (Ref) (kg/km)	Çekme Dayanımı Uzun/Kısa Vade (N)	Ezilme Direnci Uzun/Kısa Vade (N/100mm)	Bükme Yarıçapı Statik/Dinamik (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Elyaf Tipi	Zayıflama （+20°C）				Bant genişliği		Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
Elyaf Tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125μm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---
