Tek Borulu Metalik Olmayan Zırhsız Fiber Optik Kablo

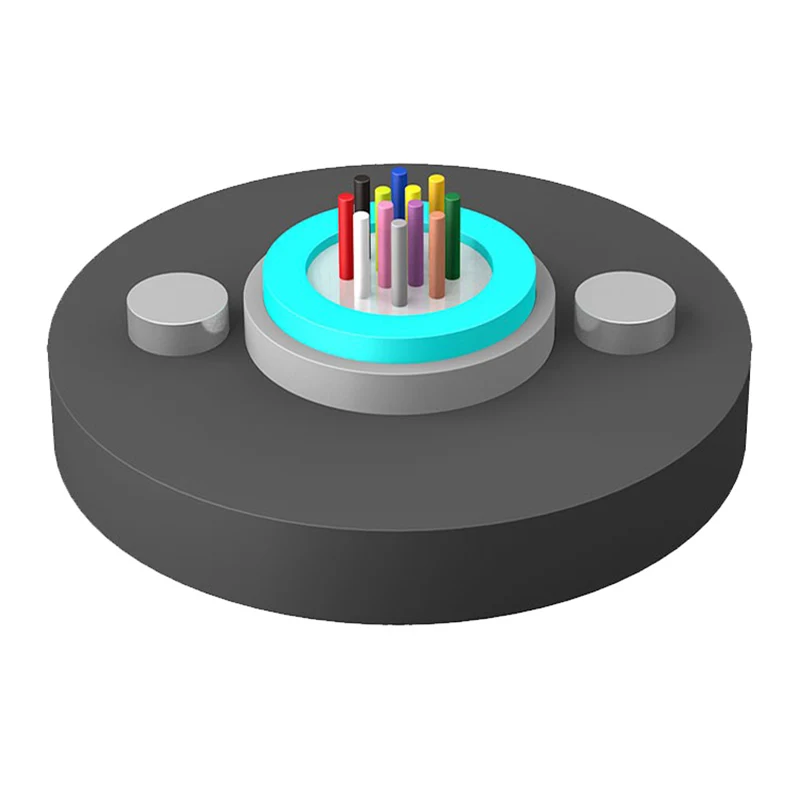

Tek tüplü metalik olmayan zırhsız fiber optik kablo GYFXY'nin yapısı, 250μm optik fiberi yüksek modüllü malzemeden yapılmış gevşek bir tüpe koymaktır ve gevşek tüp, su geçirmez bileşikle doldurulur. Optik kablonun su engelleme performansını sağlamak için gevşek boruya su engelleyici malzeme eklenir. Her iki tarafa iki paralel cam elyaf takviyeli plastik (FRP) yerleştirilir ve daha sonra bir kablo oluşturmak üzere bir polietilen kılıf içine ekstrüde edilir.

Talep Gönder

Ürün Açıklaması

Tek Borulu Metalik Olmayan Zırhsız Fiber Optik Kablonun (GYFXY) çekirdek mimarisi, merkezi bir gevşek boru tasarımı kullanır. Bu yüksek modüllü tüpün içinde 250μm optik fiberler, özel bir su geçirmez bileşik ile korunmaktadır. Metal kullanılmadan yapısal bütünlüğü korumak için iki paralel Cam Elyaf Takviyeli Plastik (FRP), tüpün karşıt taraflarına yerleştirilmiştir. Bu konfigürasyon daha sonra sağlam bir Polietilen (PE) kılıfla kaplanarak esneklik ve gerilme mukavemeti arasında bir denge sağlanır.

Temel Özellikler ve Malzeme Bileşimi

Optik Fiber: Koruyucu, gevşek bir tüp içine yerleştirilmiş standart 250μm fiberler.
Mukavemet Elemanları: Elektromanyetik girişim (EMI) direnci için çift paralel FRP (metalik olmayan).
Su Engelleme: Nem girişini önlemek için entegre su engelleyici malzemeler ve tüp doldurma bileşiği.
Dış Koruma: Çeşitli çevre koşullarına uygun, UV ışınlarına dayanıklı PE kılıf.
Uyumluluk: Telekomünikasyona yönelik YD/T 769 standartlarıyla tam uyumludur.

Ağ Altyapısına Yönelik Operasyonel Avantajlar

1. Parazitsiz İletim için Metalik Olmayan Tasarım

Tek Tüplü Metalik Olmayan Zırhsız Fiber Optik Kablo, çelik yerine FRP kullandığından tamamen dielektriktir. Bu, indüklenen akım riskini ortadan kaldırdığından, enerji hatlarının yakınındaki veya yıldırıma maruz kalan bölgelerdeki mühendislik projeleri için kritik bir değer noktasıdır.

2. Kolaylaştırılmış Kurulum ve Kullanım

Oryantal elyaf GYFXY kablosunun küçük çapı ve azaltılmış ağırlığı, daha uzun teslimat uzunluklarına ve dar kanallardan daha kolay çekilmeye olanak tanır. Bu, gerekli eklemelerin sayısını azaltarak hem işçilik maliyetlerini hem de sinyal zayıflamasını azaltır.

3. Çevresel Dayanıklılık

PE kılıf ve hidrolize dayanıklı gevşek boru malzemeleri, Tek Borulu Metalik Olmayan Zırhsız Fiber Optik Kablonun değişen sıcaklıklar ve UV ışınlarına maruz kalma altında işlevsel kalmasını sağlar. Dahili merhem, lifleri fiziksel stres ve nemden koruyan ikincil bir tampon sağlar.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Teknik Parametreler

Kablo Tipi

(2 lif artırıldı)

Elyaf Sayısı

Kablo Ağırlığı (Ref)

(kg/km)

Çekme Dayanımı

Uzun/Kısa Vade

(N)

Ezilme Direnci

Uzun/Kısa Vade

(N/100mm)

Bükme Yarıçapı

Statik/Dinamik

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14~24

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Elyaf Tipi	Zayıflama (+20°C)				Bant genişliği		Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
Elyaf Tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125μm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---

Not:

A. Xn son eki fiber tipini belirtir

B. Fiber ve tüpün renk düzenlemeleri renk tanımlama tablosunda belirtilmiştir.

C. Kablo makarasının iyi durumda kalması için kablonun dış ortamda 6 aydan fazla saklanmaması gerekir.

Uygulama: Havadan

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Tedarik ve Başvuru İçeriği

Toptan alıcılar ve proje yöneticileri içinTek Borulu Metalik Olmayan Zırhsız Fiber Optik Kabloyerel alan ağları (LAN), otoyol izleme sistemleri ve demiryolu toplu taşıma iletişimi için uygun maliyetli bir çözümü temsil eder.Oryantal elyafİç/dış mekan kablo fabrikalarından ODN bileşenlerine kadar eksiksiz bir tedarik zinciri sağlayarak kablonun mevcut ağ ekipmanıyla sorunsuz bir şekilde entegre olmasını sağlar.

Ortak Tedarik Soruları (SSS)

GYFXY yapısının birincil faydası nedir?

GYFXY yapısı hafif ve iletken olmayan malzemelerin gerekli olduğu ortamlar için özel olarak tasarlanmıştır. Paralel FRP sayesinde yeterli çekme mukavemeti sağlarken anten veya kanal kurulumunu basitleştirir.

Oryantal elyaf büyük ölçekli siparişlerde kaliteyi nasıl sağlıyor?

Yıllık üretimi 20 milyon ABD doları olan bir grup şirketi olarak, dört uzman fabrikamızda ISO9001 ve ISO45001 standartlarını uyguluyoruz. Her Tek Borulu Metalik Olmayan Zırhsız Fiber Optik Kablo partisi, çekme mukavemeti, ezilme direnci ve su nüfuzu açısından testlere tabi tutulur.
