Orientalfiber Tek Tüplü Hafif Zırhlı Fiber Optik Kablo, güvenilir dış mekan iletişim ve iletim uygulamaları için tasarlanmıştır. Kablo yapısı, istikrarlı sinyal performansı ve uzun vadeli fiber koruması sağlamak için 250μm optik fiberleri su geçirmez bileşikle doldurulmuş yüksek mukavemetli gevşek bir tüpün içine yerleştirir. Çift taraflı plastik kaplı çelik kayış (PSP), gevşek borunun etrafına uzunlamasına sarılırken, su engelleyici malzemeler nem direncini ve yapısal stabiliteyi daha da artırır.
Tek Tüplü Hafif Zırhlı Fiber Optik Kablo, pratik uygulama için optimize edilmiş hassas mühendislik yapısına sahiptir. 250μm optik fiberler, yüksek modüllü malzemeden üretilmiş gevşek bir tüpün içine yerleştirilir ve tüp tamamen özel su geçirmez bileşikle doldurulur.
Kompaktlığı ve su geçirmezlik performansını artırmak için çelik kayış ile gevşek boru arasına su engelleyici malzeme yerleştirilmiş, çift taraflı plastik kaplı çelik kuşak (PSP) tabakası gevşek borunun etrafına uzunlamasına sarılmıştır. Çekme mukavemeti için her iki tarafa iki paralel çelik tel yerleştirilmiştir ve ekstrüzyonlu polietilen (PE) kılıf nihai kablo yapısını oluşturur.
Temel Ürün Özellikleri
Bu bölüm, Tek Tüplü Hafif Zırhlı Fiber Optik Kablonun tedarik ve mühendislik projelerine doğrudan fayda sağlayan işlevsel avantajlarını özetlemektedir:
Dış mekan iklim değişikliklerine uyum sağlayan istikrarlı mekanik ve sıcaklık performansı
Daha uzun servis ömrü için yüksek mukavemetli, hidrolize dayanıklı gevşek boru
Özel tüp doldurma bileşiği hedeflenen elyaf koruması sağlar
Sahada kurulum için mükemmel ezilme direnci ve operasyonel esneklik
PSP katmanı neme dayanıklılık ve fiziksel koruma performansını artırır
Çift paralel çelik teller, döşeme ve kullanım sırasında güvenilir çekme mukavemeti sağlar
Küçük çap ve hafif tasarım, kurulumu basitleştirir ve işçilik maliyetlerini azaltır
Bağlantı noktalarını ve sinyal kaybını azaltmak için daha uzun segment uzunlukları desteği
Uyumluluk Standartları
Tek tüplü Hafif zırhlı Fiber Optik Kablo (GYXS/GYXTW tipi), YD/T 769.9 Standardına tamamen uygundur, yurtiçi ve uluslararası mühendislik uygulama spesifikasyonlarını karşılar ve projenin kabulünü ve kalite sertifikasyonunu kolaylaştırır.

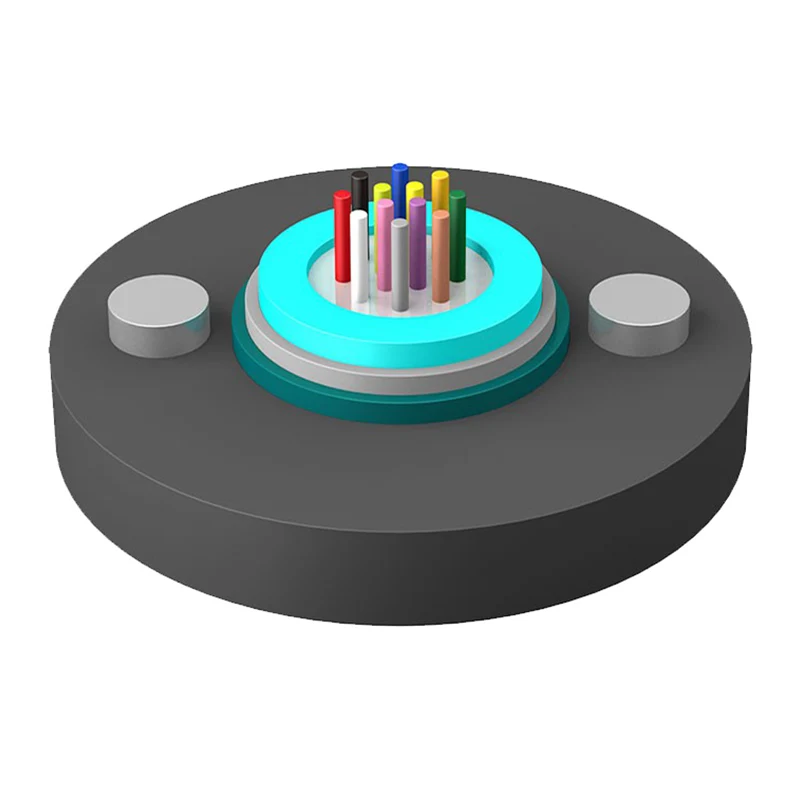

Yapısal Kompozisyon Şeması
Elyaf
Tüp Paketi
Tüp Dolum Bileşiği
Gevşek Boru
Çelik Tel
Su Engelleyici Malzeme
PSP (Çift Taraflı Plastik Kaplamalı Çelik Kayış)
PE Kılıf (Polietilen Kılıf)
Tedarik Değeri ve Avantajları
Toplu Alıcılar ve Mühendislik Müşterileri için
Orientalfiber Tek Borulu Hafif Zırhlı Fiber Optik Kabloyu seçmek, satın alma kararlarına ve proje uygulamasına somut değer katar:
Kararlı Tedarik Kapasitesi: Kendi kendine çalışan dört fabrika, büyük hacimli siparişler için zamanında teslimatı garanti eder
Uygun Maliyetli Performans: Dengeli koruma ve hafif yapı, malzeme ve kurulum maliyetlerini azaltır
Sertifikalı Kalite: ISO sertifikalı üretim sistemleri arıza risklerini ve bakım sonrası masrafları en aza indirir
Geniş Uyumluluk: Birden fazla altyapı endüstrisine uygun, endüstri standartlarına uygundur
SSS – Sıkça Sorulan Sorular
S1: Tek Tüplü Hafif Zırhlı Fiber Optik Kablonun birincil uygulama senaryoları nelerdir?
C: Ürün, telekomünikasyon ağları, radyo ve televizyon sistemleri, güç iletişimi, demiryolu taşımacılığı, otoyol sinyal iletimi ve LAN veri iletim projeleri dahil olmak üzere dış mekan iletişim uygulamaları için tasarlanmıştır.
S2: Ürün özelleştirilmiş uzunluk üretimini destekliyor mu?
C: Evet, Tek Borulu Hafif Zırhlı Fiber Optik Kablo, özel mühendislik döşeme gereksinimlerini karşılamak için daha uzun segment uzunluklarında üretilebilir.
S3: Ürün ve üretici hangi kalite sertifikalarına sahiptir?
C: Jiangsu Xuben Photoelectric Technology Co., Ltd. ISO9001 ve ISO45001 sertifikalarına sahiptir ve kablo YD/T 769.9 endüstri standartlarına uygundur.
S4: Bu kablonun kurulum avantajları nelerdir?
C: Küçük çap, hafiflik ve esnek yapı, yerinde kurulumu daha verimli hale getirerek mühendislik projeleri için inşaat süresini ve işçilik maliyetlerini azaltır.
Teknik Parametreler
Kablo Tipi
(2 lif artırıldı)
Elyaf Sayısı
Kablo Ağırlığı (Ref)
(kg/km)
Çekme Dayanımı
Uzun/Kısa Vade
(N)
Ezilme Direnci
Uzun/Kısa Vade
(N/100mm)
Bükme Yarıçapı
Statik/Dinamik
(mm)
GYXS/GYXTW-2~12Xn
2~12
82
600/1500
300/1000
10D/20D
GYXS/GYXTW-14~24Xn
14~24
127
GYXS/GYXTW-2~12Xn
2~12
124
1000/3000
GYXS/GYXTW-14~24Xn
14~24
147
Depolama/Çalışma Sıcaklığı: -40°C-+70°C
Optik Özellikler
Elyaf Tipi
Zayıflama (+20°C)
Bant genişliği
Sayısal Açıklık
Kablo Kesme Dalga Boyu λcc
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0,36dB/km
≤0,22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0,40dB/km
≤0,23dB/km
---
---
---
≤1450nm
50/125μm
≤3,3dB/km
≤1,2dB/km
---
---
≥500MHz·km
≥500MHz·km
0,200±0,015 Yok
---
62,5/125μm
≤3,5dB/km
≤1,2dB/km
---
---
≥200MHz·km
≥500MHz·km
0,275±0,015 Yok
---
Not:
A. Xn son eki fiber tipini belirtir
B. Fiber ve tüpün renk düzenlemeleri renk tanımlama tablosunda belirtilmiştir.
C. Tek tüplü hafif zırhlı fiber optik kablo, kablo makarasının iyi durumda kalması için dış ortamda 6 aydan fazla saklanmamalıdır.
Uygulama: Kanal/Anten
