Örgülü Gevşek Borulu Zırhsız Fiber Optik Kablo Kablosu

Orientalfiber Örgülü Gevşek Tüplü Zırhsız Fiber Optik Kablo – Su geçirmez bileşime sahip yüksek modüllü gevşek tüplerde 250μm fiberler, merkezi metal mukavemet elemanı (daha yüksek fiber sayıları için ekstrüde edilmiş PE), su engelleyici dolgulu çok damarlı tüp yapısı ve plastik kaplı alüminyum/çelik bant üzerinde PE kılıf.

Talep Gönder

Ürün Açıklaması

Örgülü Gevşek Tüplü Zırhsız Fiber Optik Kablo, dış ortamlar için tasarlanmış çok fiberli bir iletişim kablosudur. Mimarisi, 250μm optik fiberlerin su geçirmez jelle doldurulmuş yüksek modüllü gevşek tüplere yerleştirilmesini içerir. Bu tüpler, yapısal bütünlüğü sağlamak için merkezi bir metalik mukavemet elemanının (CSM) etrafına sarılmıştır. Nem girişini önlemek için çekirdek boşlukları su engelleyici bileşiklerle doldurulur ve sağlam bir Polietilen (PE) kılıfla korunur.

Temel Üretim Gücü

Orientalfiber, dört uzman fabrikadan oluşan kapsamlı bir grubun parçası olarak faaliyet göstermektedir. Bu, dikey olarak entegre bir üretim sürecine olanak tanır:

Ölçek: İç/dış mekan kablolarına, ODN bileşenlerine ve ağ ekipmanına odaklanan dört ayrı fabrika.
Uyumluluk: Üretimde ISO9001 Kalite Yönetimi ve ISO45001 İş Sağlığı ve Güvenliği standartlarına sıkı sıkıya bağlı kalınmaktadır.
Kalite Kontrol: Örgülü Gevşek Tüplü Zırhsız Fiber Optik Kablonun her metresi, YD/T 901 ve IEC 60794-1 standartlarını karşılamak için sıkı testlere tabi tutulur.

Orientalfiber Kabloların Temel Özellikleri

Hidroliz Direnci: Yüksek mukavemetli gevşek tüpler, elyafları zaman içinde kimyasal bozulmadan korur.

UV Koruması: Siyah PE kılıf, ultraviyole radyasyona karşı yüksek direnç sunarak dış mekan kurulumlarında servis ömrünü uzatır.

Nem Bariyeri: Üstün bir nem yalıtımı sağlamak için APL (Alüminyum Polietilen Laminat) veya PSP (Plastik Çelik Oynatıcı) kullanır.

Mekanik Stabilite: Kompakt yapı ve merkezi güç elemanı, gevşek boruların sıcaklık dalgalanmaları altında büzülmesini veya kaymasını önler.

İyi mekanik ve sıcaklık performansı

Hidrolize dayanıklı yüksek mukavemetli gevşek tüp

Özel tüp doldurma bileşiği, elyafın kritik düzeyde korunmasını sağlar

Özel olarak tasarlanmış kompakt yapı, gevşek boruların büzülmesini önlemede iyidir

PE kılıf kabloyu ultraviyole radyasyona karşı korur

Kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır:

-Merkezi güç elemanı olarak kullanılan çelik tel

-Gevşek tüp dolum bileşiği

-%100 kablo damarı dolgusu

-APL veya PSP nem bariyeri

Standartlar

GYTA/s kablosu, IEC 60794-1'in yanı sıra YD/T 901 Standardına da uygundur.

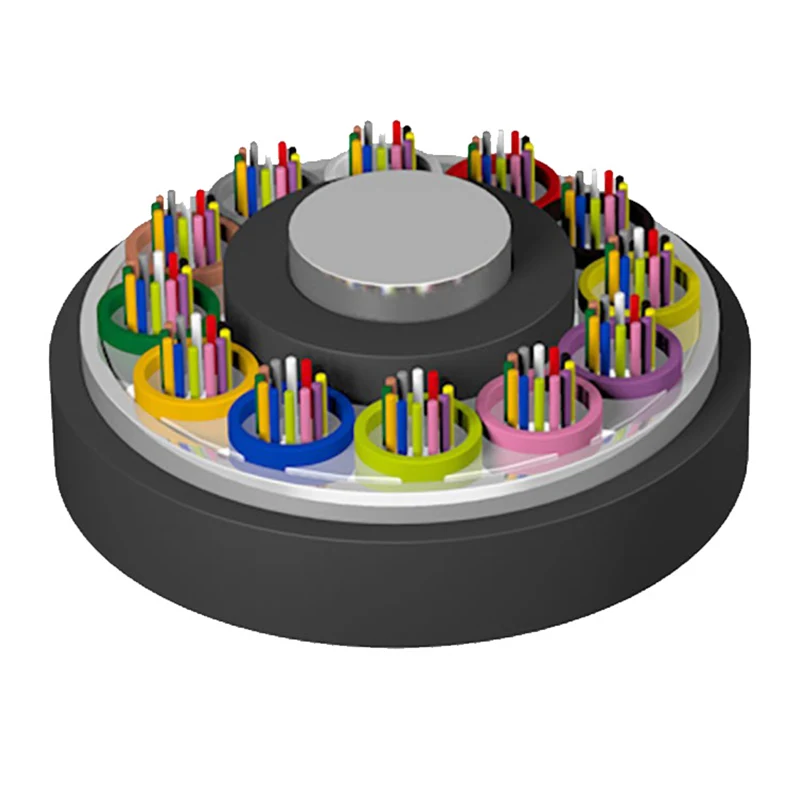

Yapı Çizimi

1. Lif

2. Tüp Doldurma Bileşiği

3. Gevşek Boru

4. Merkezi Güç Üyesi

5. Kablo Doldurma Bileşiği

6.APL psp

7. PE Kılıf

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Teknik Parametreler

Kablo Tipi (2 lif artırıldı)	Elyaf Sayısı	Tüpler	Dolgular	Kablo Ağırlığı (Ref) (kg/km)	Çekme Dayanımı Uzun/Kısa Vade (N)	Ezilme Direnci Uzun/Kısa Vade (N/100mm)	Bükme Yarıçapı Statik/Dinamik (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Depolama/Çalışma Sıcaklığı: -40°C-+70°C

Optik Özellikler

Elyaf Tipi	Zayıflama (+20°C)				Bant genişliği		Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
Elyaf Tipi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Sayısal Açıklık	Kablo Kesme Dalga Boyu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125μm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 Yok	---
62,5/125μm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 Yok	---

Not:

A. Xn son eki fiber tipini belirtir

B. Fiber ve tüpün renk düzenlemeleri renk tanımlama tablosunda belirtilmiştir.

C. Çok telli, gevşek tüplü, zırhsız fiber optik kablo kablosu, kablo makarasının iyi durumda kalması için dış ortamda 6 aydan fazla saklanmamalıdır.

Uygulama: Kanal/Anten

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Teknik Özellikler

Aşağıdaki parametreler, aşağıdakiler için tipik performans ölçümlerini özetlemektedir:Çok Telli Gevşek Borulu Zırhsız Fiber Optik Kablo :

Parametre	Şartname Detayları
Elyaf Tipi	G.652D, G.657A1/A2 veya Çoklu Mod
Çekirdek Sayısı	2 ila 144 Çekirdek
Güç Üyesi	Fosfat Çelik Tel (isteğe bağlı PE kaplama)
Su Engelleme	%100 Çekirdek Dolgu Bileşiği + Tüp Dolum Jeli
Kılıf Malzemesi	Yüksek Yoğunluklu Polietilen (HDPE) / MDPE
Kurulum Gerilimi	Kısa vadeli: 1500N / Uzun vadeli: 600N
Ezilme Direnci	Kısa vadeli: 1000N/100mm

Çeşitli Uygulama Alanları

The Çok Telli Gevşek Borulu Zırhsız Fiber Optik KabloOrientalfiber'den çeşitli sektörlerde konuşlandırılmıştır:

Telekomünikasyon: Ulusal ve bölgesel operatörler için ana omurga hatları.
Yayıncılık: Radyo ve televizyon ağları için güvenilir sinyal iletimi.
Endüstriyel Altyapı: Elektrik şebekeleri ve otoyol izleme sistemleri için kritik veri bağlantıları.
Demiryolu Taşımacılığı: Demiryolu sinyalizasyonu ve istasyon yönetimi için yüksek hızlı iletişim sistemleri.

Karşılaştırmalı Avantajlar

Standart endüstri teklifleriyle karşılaştırıldığında OrientalfiberÇok Telli Gevşek Borulu Zırhsız Fiber Optik Kablobelirgin faydalar sağlar:

Rafine Üretim: Daha küçük ölçekli üreticilerin aksine, grubumuzun dört fabrikalı yapısı, her bileşenin (ODN'den kabloya) uyumlu olmasını ve eksiksiz bir çözüm olarak test edilmesini sağlar.
Çevresel Uyumluluk: Çeşitli küresel iklimlerde bulunan sıcaklık döngülerini ve nemi idare etmek için özel olarak tasarlanmıştır.
Küresel Performans Geçmişi: Ürünlerimiz şu anda uluslararası telekom operatörlerinden alınan olumlu geri bildirimlerle desteklenen çok sayıda büyük ölçekli mühendislik projesine entegre edilmiştir.

Sıkça Sorulan Sorular (SSS)

S: Merkezi güç elemanı her zaman metalik midir?

C: Standart tasarımlarda yüksek çekme mukavemeti için çelik tel kullanılır; ancak belirli elektromanyetik ortamlar için metalik olmayan bir FRP (Fiber Takviyeli Plastik) eleman ikame edilebilir.

S: Bu kablo su girişini nasıl karşılıyor?

C:Çok Telli Gevşek Borulu Zırhsız Fiber Optik Kabloçift katmanlı bir savunma kullanır: fiberler için tüp dolgu bileşiği ve aralıklar için %100 kablo çekirdeği dolgu bileşiği.

S: Orientalfiber hangi standartları takip ediyor?

C: Tüm dış mekan kabloları aşağıdaki standartlara uygundur:IEC 60794-1VeYD/T901standartlar, küresel ağ donanımıyla uyumluluk sağlar.
